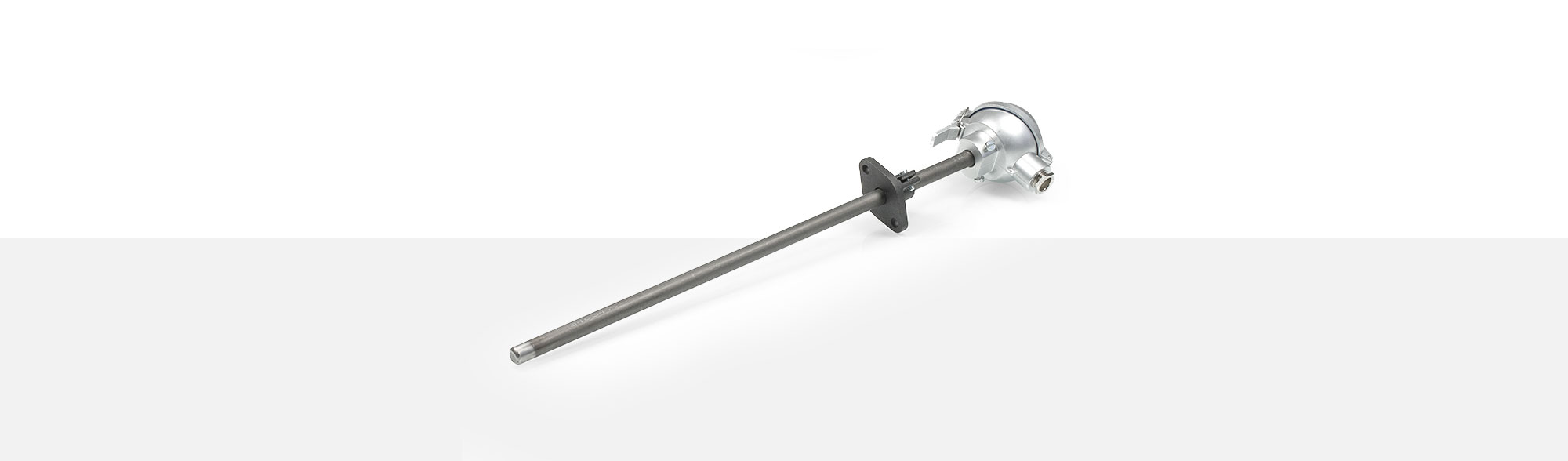

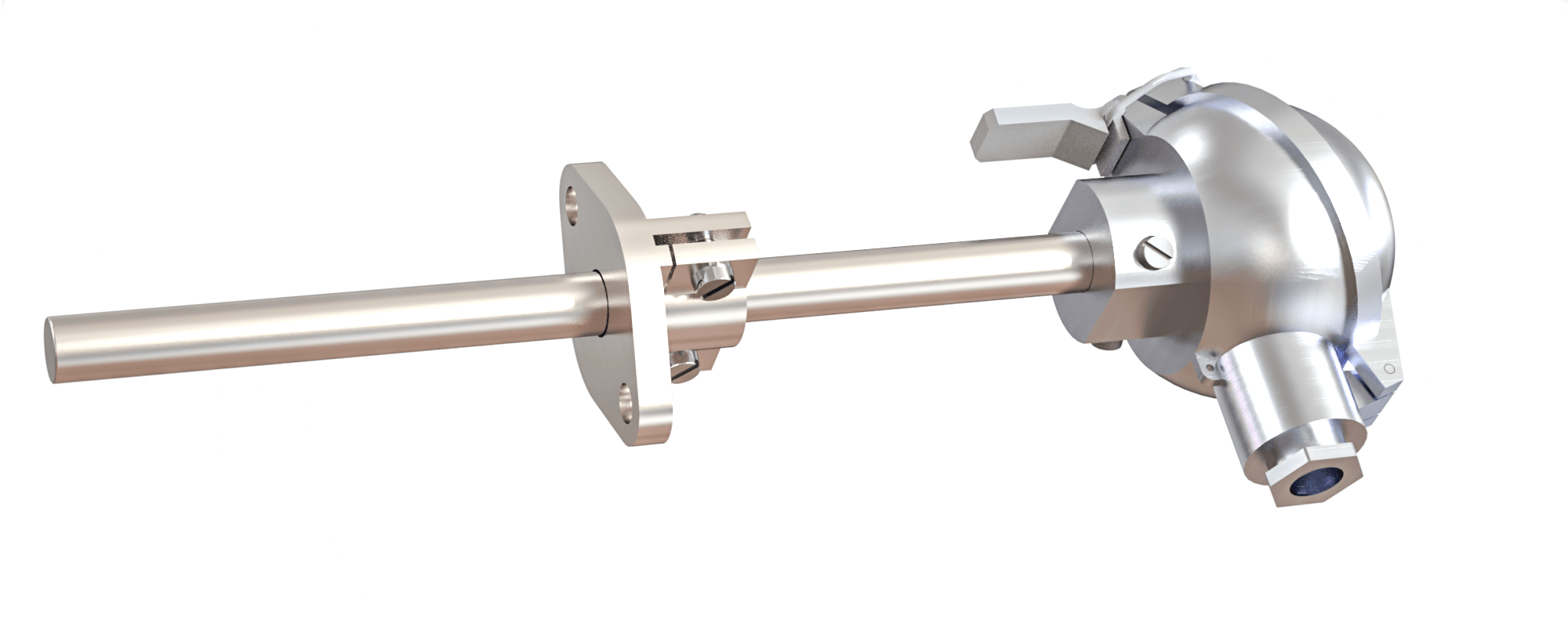

CAPTEURS À CANNE

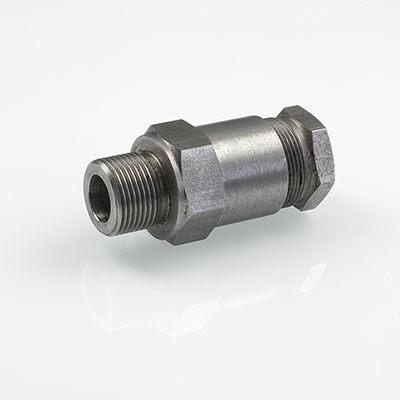

Capteurs avec des têtes de connexion sont utilisés dans des médias solides, liquides ou gazeux. Ils sont surtout utilisés dans la tuyauterie et dans la construction des fours et des chauffages. L'élément de mesurage est un standard PT100 classe B avec un circuit à deux fils. Sur demande, des capteurs classe A selon IEC 751avec des circuits à trois ou quatre fils sont aussi disponibles. La tête de connexion en forme de B est utilisable pour une température ambiante jusqu'à 100°C. L'exécution BKK peut même aller jusqu'à 120°C. Le tube de protection a un diamètre de 15mm, est fait du matériel 1.4571 et est utilisable pour une température jusqu'à 600°C. La longueur d'immersion est ajustable grâce aux différentes brides de raccordement ou manchons filetés. L'exécution AS est le modèle le plus rapide avec une pointe de mesure rétrécit.
Please find following our standard leads for PWF 300 Resistance sensors listed. Others are available on request.
| article# | section transversale | température d'utilisation | diamètre extérieur |
| 1308376 | 2x0.22 mm² Cu-étamé |
-50 °C jusqu'à +350 °C | 3.50 ±0.15 mm |
| 1298296 | 2x0.22 mm² Cu-étamé |
-50 °C jusqu'à +260 °C | 3.80 ±0.05 mm |
| 1258824 | 2x0.25 mm² Cu-étamé |
-50 °C jusqu'à +260 °C | 3.30 ±0.10 mm |
| 1201354 | 2x0.35 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 4.6 x 2.8 mm |
| 1340642 | 3x0.25 mm² Cu-étamé |
-60 °C jusqu'à +260 °C | 3.40 ±0.15 mm |
| 1266897 | 4x0.18 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 3.90 ±0.15 mm |
| 1307789 | 4x0.22 mm² Cu-étamé |
-50 °C jusqu'à +350 °C | 4.00 ±0.15 mm |
| 1300580 | 4x0.22 mm² Cu-étamé |
-90 °C jusqu'à +260 °C | 3.50 ±0.10 mm |
| 1307865 | 4x0.25 mm² Cu-étamé |
-25 °C jusqu'à +180 °C | 4.50 ±0.15 mm |
Connecteurs pour capteurs
Capteurs de masse sont principalement conçus pour l'extrusion dans la plasturgie. Des pointes en forme d'épée, de cône ou planes permettent un très bon enregistrement de la température. Selon filetage les capteurs de masse peuvent être vissés dans des alésages standards des machines à l'extrusion. Vous pouvez choisir entre un circuit à deux ou trois fils. Le connecteur du capteur est fermement connecté avec la pièce tournée. Les pièces du capteur sont "faites maison" et fabriquées sur des machines CNC ultra-modernes.
| 2-broches | fiche mâle | article# 2211006 |
| fiche femelle | article# 2211010 | |
| férule | article# 2211002 |
| 3-broches | fiche mâle | article# 2211007 |
| fiche femelle | article# 2211012 | |
| férule | article# 2211019 |

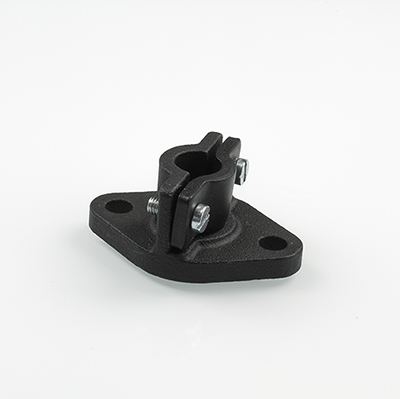

Brides d'arrêt
Brides d'arrêt en fonte griese
Régable d'acier ou acier inox, joint en cordon céramique, étanche au gaz jusqu'à environ 1 bar
| pour tube de protection diamètre 15 mm avec filetage: | |
| G 1/2 A | article# 2211306 |
| G 3/4 A | article# 2211307 |
| G 1 A | article# 2211308 |
| matériel 1.0305 | |
Des têtes de connexion du modèle B sont pour thermocouples et capteurs de température selon DIN 43729.
En standard le raccord de câble à vis M20 x 1.5 est équipé d'un joint en caoutchouc,
ceci limite la température à maximum 80°C. Avec des joints en silicone des températures jusqu'à 200°C sont possibles.
| type | protection | socle de serrage | matériel | d1 mm | n° d'article |
| B | IP54 IP54 IP68 IP68 |
B | moulage sous pression en aluminium | 10.5 15.3 M24x1.5 G 1/2" |
2211195 2211194 1200350 2211196 |
| couvercle lâche, fixé avec deux vis | |||||
| BUS | IP54 IP68 IP68 |
B | moulage sous pression en aluminium | 15.3 M24x1.5 G 1/2" |
2211198 2211201 2211202 |
| couvercle à charnière avec fermeture rapide à levier | |||||
| BUZ | IP54 IP68 IP68 |
B | moulage sous pression en aluminium | 15.3 M24x1.5 G 1/2" |
2211203 2211204 2211205 |
| couvercle à charnière avec vis à tête fendue | |||||
| BBK | IP54 IP68 IP68 |
B | Polyamide en plastique | 15.3 M24x1.5 G 1/2" |
2211206 2211207 2211208 |
| avec couvercle à vis | |||||
Socles de connexion pour têtes de connexion modèle B, BUS, BUZ et BBK
| nombre de connexions pour thermocouples/capteurs de température | n° d'article |
| 2 | 1200351 |
| 4 | 1208920 |
| 6 | 2211312 |

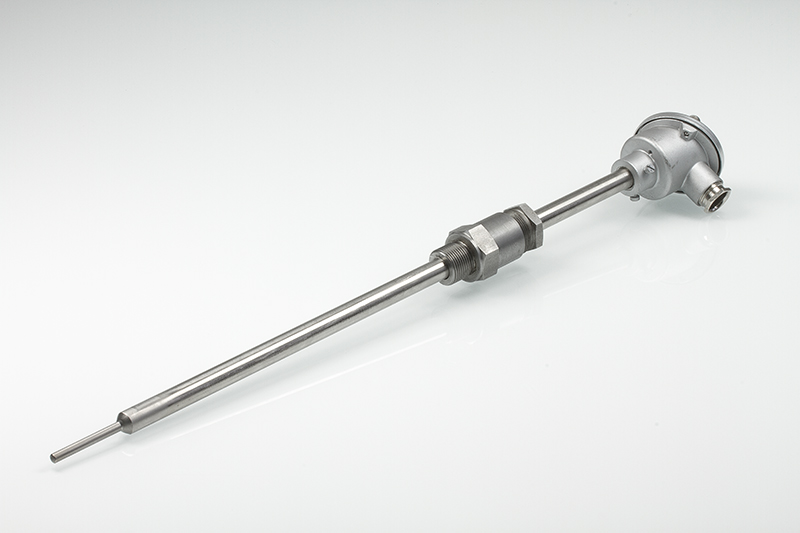

Examples de réalisation
