THERMOCOUPLES SPÉCIAUX
Les modèles de thermocouples dit "spéciaux" ont été principalement fabriqués selon les spécifications des clients.

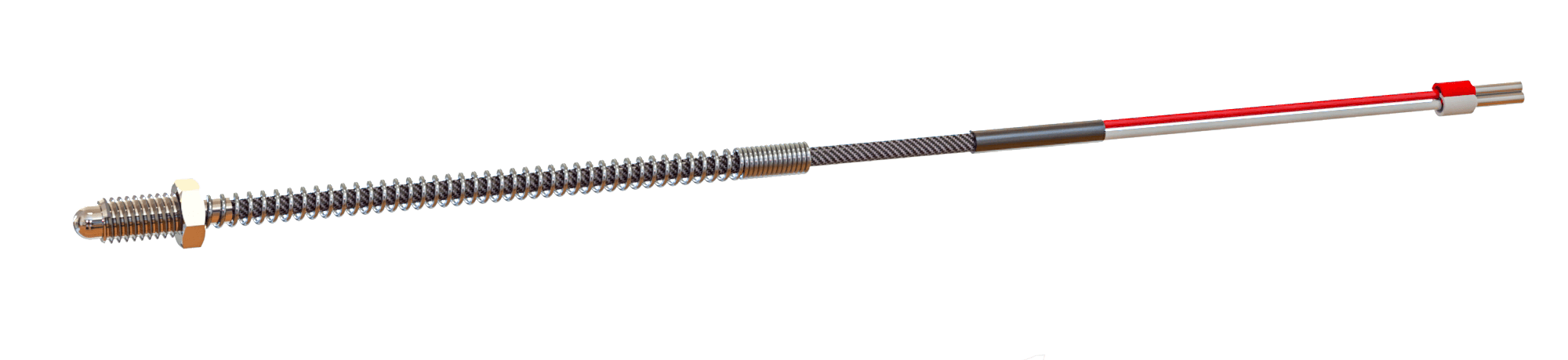

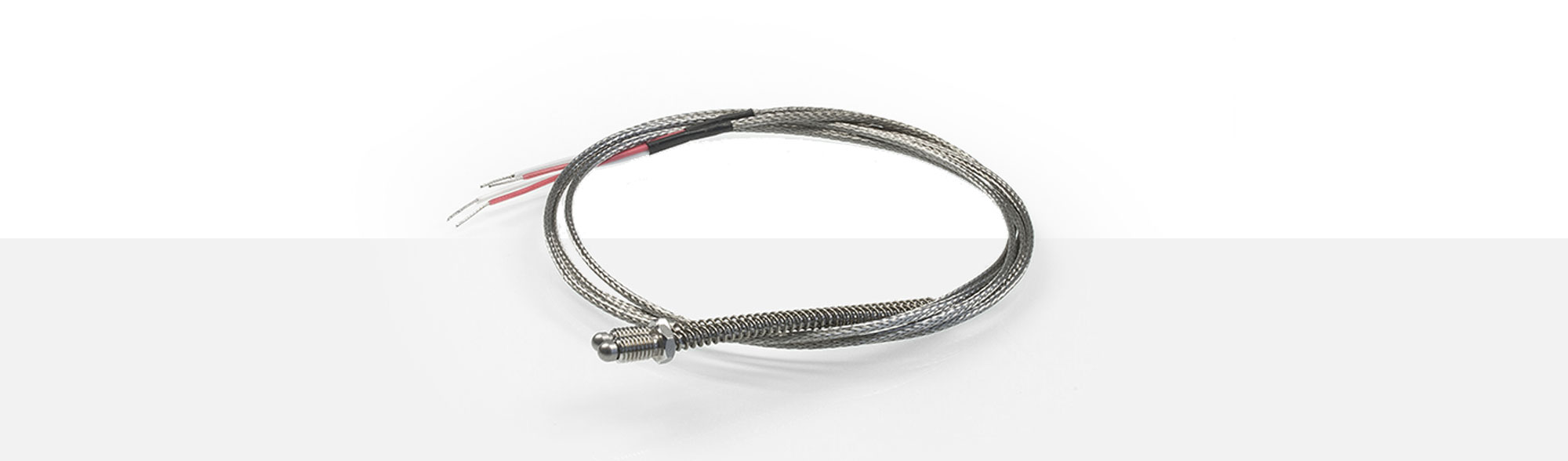

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différents diamètres et différentes tailles de filetage. Le raccord à vis est installé de manière rotative sur la pointe du thermocouple ce qui permet une installation du thermocouple sans tordre les câbles de compensation. Le code couleur du thermocouple est appliqué conformément à la norme ANSI MC 961 :
Type J : plus = blanc ; moins = rouge
Type K : plus = jaune ; moins = rouge
Veuillez trouver ci-après une liste de nos câbles compensateurs et thermiques standards pour le thermocouple TEF 34. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1312115 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
| 2029278 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 2,10 mm |
| 2113765 | 2 x 0,22 mm² | - 50°C jusqu'à + 400°C | 1,9 x 1,3 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1327235 | 2 x 0,095 mm² | - 50°C jusqu'à + 400°C | env. 2,60 x 1,80 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Miniature - Fiches de raccordement pour thermocouples

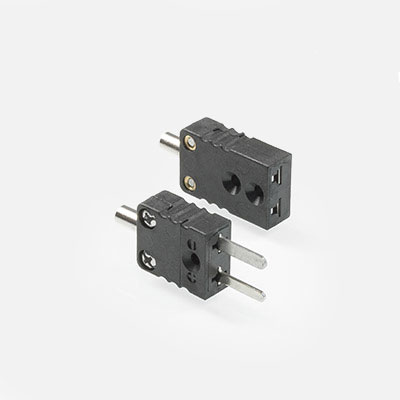

| Type J | Mini fiche mâle | A12.1 | Article n°1269361 |
| Mini fiche femelle | A13.1 | Article n°1269362 | |
| Douille | 2 x 0,50 mm² | Article n°1269363 |

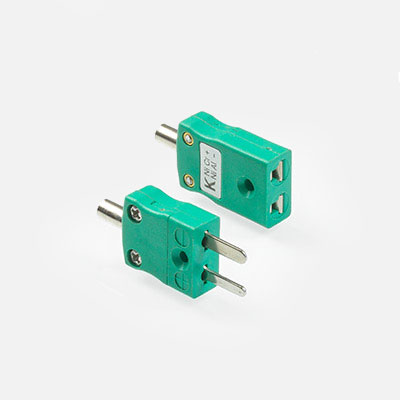

| Type K | Mini fiche mâle | A12.2 | Article n°1209147 |
| Mini fiche femelle | A13.2 | Article n°2104331 | |
| Douille | Article n°1269363 |
Miniature - Doubles fiches de raccordement pour thermocouples
| Type J | Mini double fiche mâle | Article n°2105183 |
| Mini double fiche femelle | Article n°1209140 | |
| Douille | Article n°1269363 |

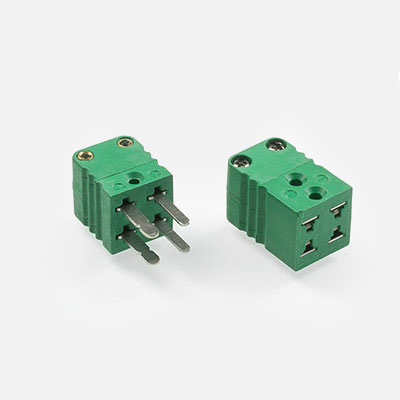

| Type K | Mini double fiche mâle | Article n°2105186 |
| Mini double fiche femelle | Article n°2105188 | |
| Douille | Article n°1269363 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
