THERMOCOUPLES SPÉCIAUX

type TEF 30

Domaines d'applications

Les modèles de thermocouples dit "spéciaux" ont été principalement fabriqués selon les spécifications des clients.

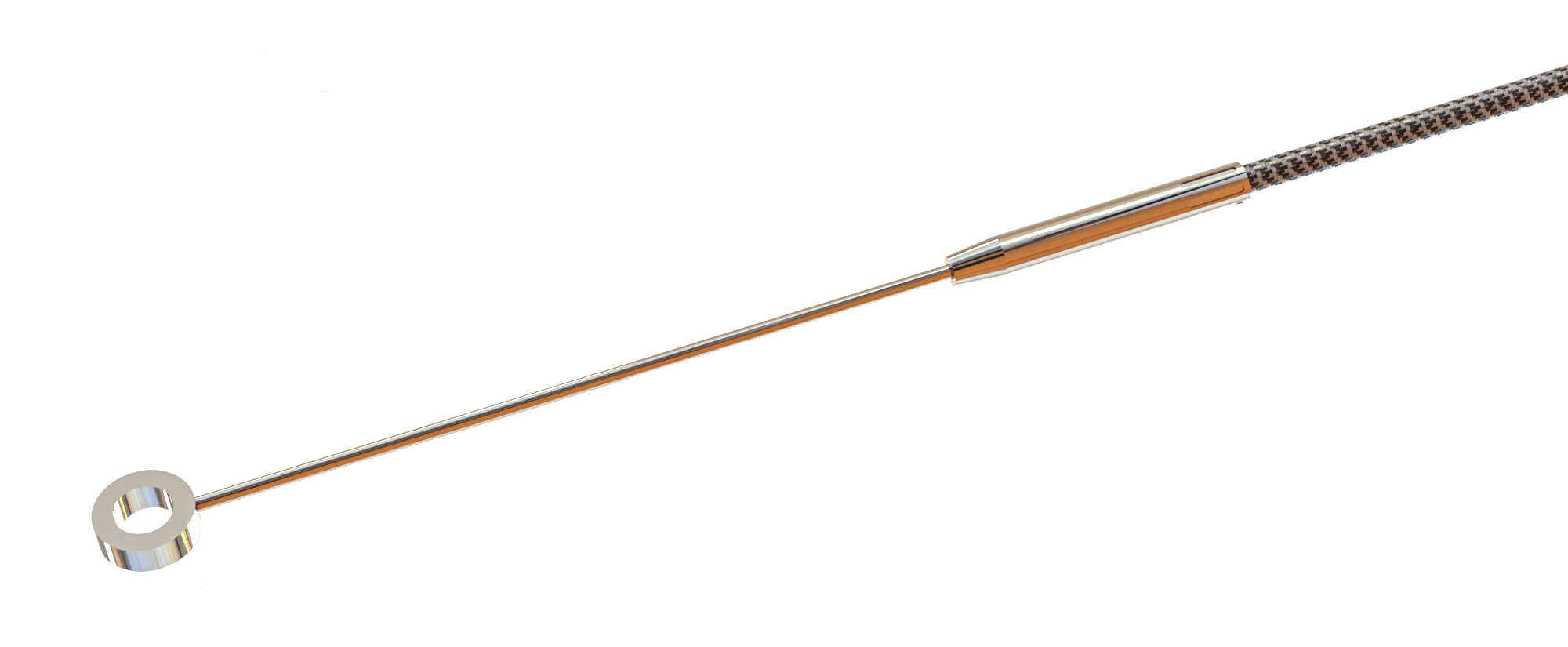

Les thermocouples de contact (thermocouples annulaires) sont utilisées pour mesurer la température sur des surfaces rondes et planes. Un trou borgne plan de Ø 1,5 x 1,5 mm de profondeur est percé dans l'anneau en acier inoxydable de 3 mm de large dans lequel le thermocouple chemisé de Ø 1,5 x 75 mm est soudé. Les dimensions et les matériaux de la bague peuvent être adaptés à votre application. Le diamètre et la longueur du thermocouple chemisé peuvent également être choisis librement.

Température d'utilisation : jusqu'à 400°C
Dimensions :
Ø 9,5 / 5,5 x 3 mm en matériau 1.4301
Soudure chaude à la masse ou isolée de la masse
Simple ou double élément
Temps de réponse rapide

jusqu'à 400°C
température d'utilisation
Ø 9,5 / 5,5 x 3 mm
bague de sonde
Ø 1,5 x 75 mm
thermocouple chemisé

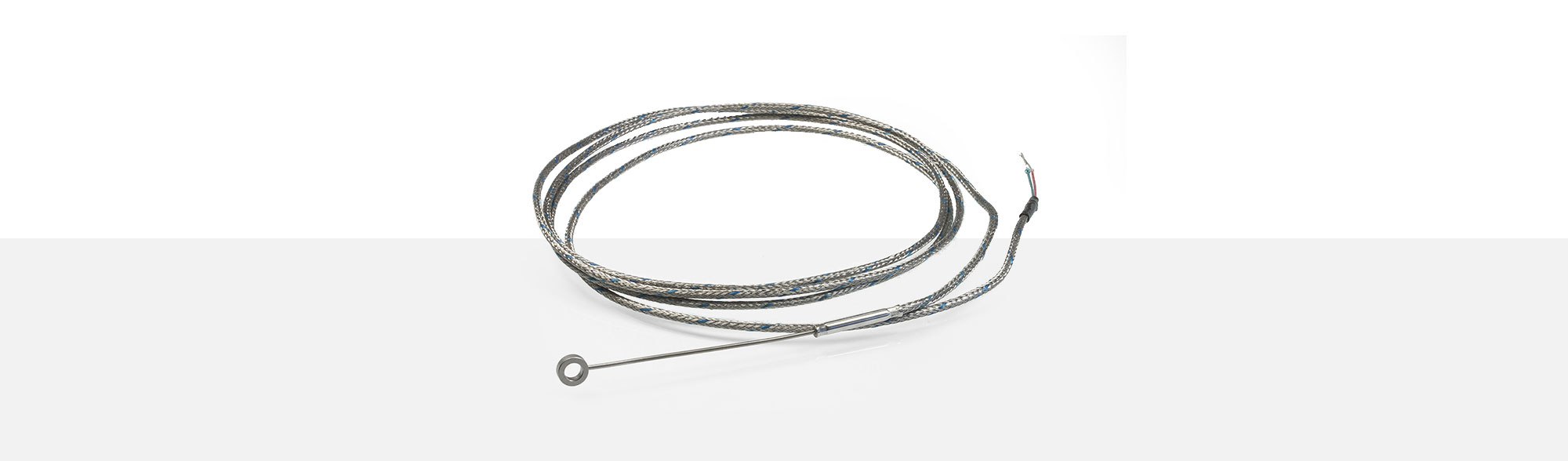

Sonde de température type TEF 30

Thermocouples type J, type K, type L

Diamètre	Caisson de bornes	Câbles	Température max.
0,5 mm	Ø 3 x 22 mm	PTFE/PTFE tresse métallique en fibre de verre	260°C 400°C
0,5 mm	Ø 4 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
0,75 mm	Ø 3 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre	260°C 400°C
0,75 mm	Ø 4 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
1,0 mm	Ø 3 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre	260°C 400°C
1,0 mm	Ø 4 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
1,5 mm	Ø 3 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre	260°C 400°C
1,5 mm	Ø 4 x 22 mm	PTFE/PTFE tresse métalique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
2,0 mm	Ø 6 x 30 mm	PTFE/PTFE tresse métalique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
3,0 mm	Ø 6 x 30 mm	PTFE/PTFE tresse métallique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
4,5 mm	Ø 6 x 30 mm	PTFE/PTFE tresse métallique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C
6,0 mm	Ø 8 x 50 mm	PTFE/PTFE tresse métalique en fibre de verre Kapton/Kapton fibre de verre/Kapton	260°C 400°C 350°C 400°C

Miniature - Fiches rondes avec connexion à visser

2-pôles	Fiche mâle	T3200	Article n°1200716
	Fiche femelle	T3201	Article n°1200721

3-pôles	Fiche mâle	T3260	Article n°1201415
	Fiche femelle	T3261	Article n°1200722

4-pôles	Fiche mâle	T3300	Article n°1103624
	Fiche femelle	T3301	Article n°1200723

Fiches rondes avec connexion à visser

3-pôles	Fiche mâle	T3079	Article n°1103631
	Fiche femelle	T3080	Article n°1200749

5-pôles	Fiche mâle	T3083	Article n°1103635
	Fiche femelle	T3084	Article n°1200750

Fiches rondes avec connexion à baïonnette

3-pôles

Fiche mâle

T3008

Article n°1103627

5-pôles

Fiche mâle

T3012

Article n°1119173

Fiches de raccordement pour thermocouples

Type J	Fiche mâle	A9.1	Article n°1107127
	Fiche femelle	A10.1	Article n°1107128
	Avec section	2 x 0,50 mm²	Article n°1349300

Type K	Fiche mâle	A9.2	Article n°1209136
	Fiche femelle	A10.2	Article n°1134620
	Avec section	2 x 0,50 mm²	Article n°1349300

Miniature - Fiches de raccordement pour thermocouples

Type J	Mini fiche mâle	A12.1	Article n°1269361
	Mini fiche femelle	A13.1	Article n°1269362
	Douille	2 x 0,50 mm²	Article n°1269363

Type K	Mini fiche mâle	A12.2	Article n°1209147
	Mini fiche femelle	A13.2	Article n°2104331
	Douille		Article n°1269363

Doubles fiches de raccordement pour thermocouples

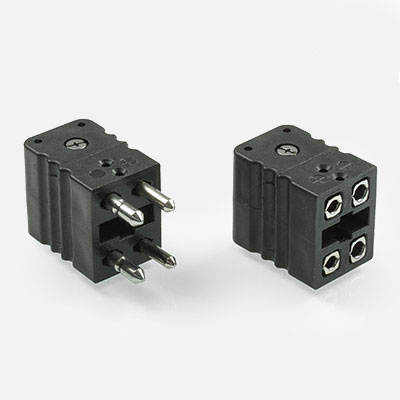

Type J	Double fiche mâle		Article n°1209139
	Double fiche femelle		Article n°1209144
	Collier de fixation	2 x 1,00 mm²	Article n°1349298
	Avec section	2 x 0,50 mm²	Article n°1349300

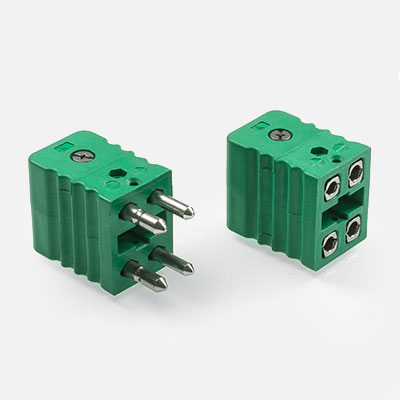

Type K	Double fiche mâle		Article n°2105264
	Double fiche femelle		Article n°1302891
	Collier de fixation	2 x 1,00 mm²	Article n°1349298
	Avec section	2 x 0,50 mm²	Article n°1349300
