THERMOCOUPLES DE SURFACE POUR OUTILLAGE

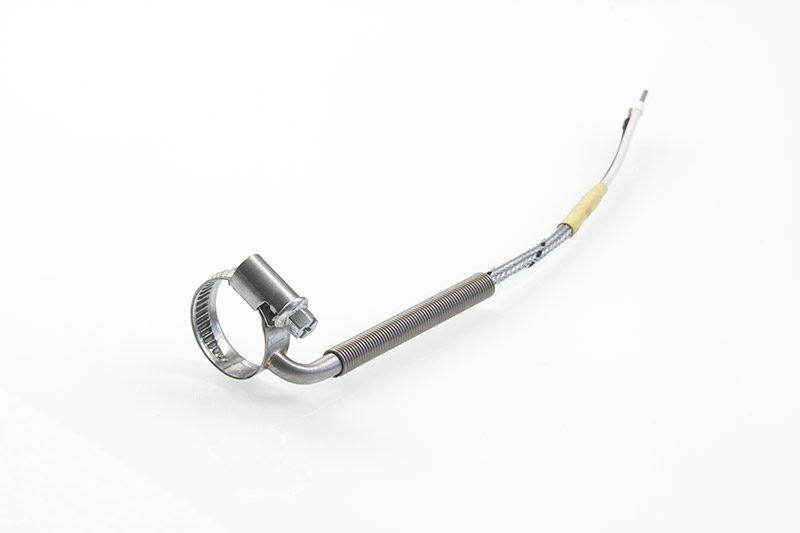

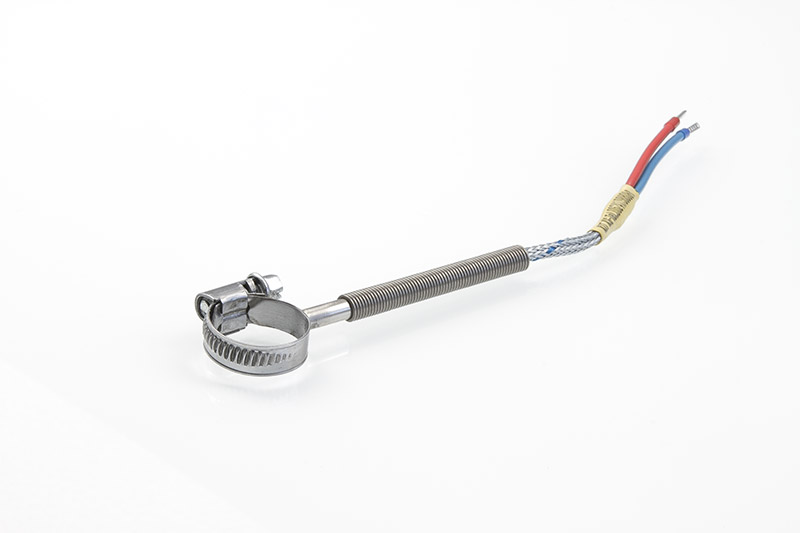

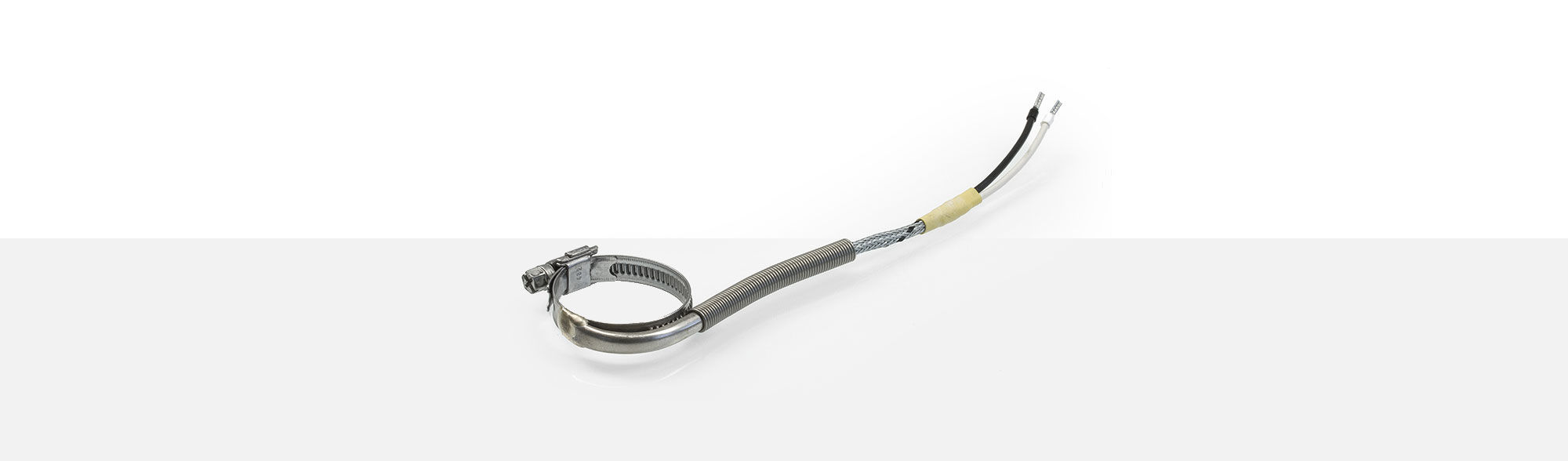

Les thermocouples de surface mesurent la température sur des surfaces rondes et planes. Le thermocouple est vissé sur le cylindre comme un collier de serrage. Pour les colliers de serrage, des colliers à vis sans fin selon la norme DIN 3017 sont utilisés. Le revêtement et le cercle sont fabriqués en matériau 1.4015 et la vis est faite en acier galvanisé avec empreinte cruciforme. Nos tailles standards sont de Ø 12 – 22 mm jusqu'à Ø 90 – 110 mm avec une largeur de 9mm et de Ø 100 – 120 mm avec une largeur de 12 mm. Sur demande du client, une version en acier inoxydable 1.4301 est également possible. Le thermocouple est soudé par points à 90° de la vis et brasé. Le passage du câble de compensation au tube de protection est déchargé de traction. Le ressort de courbure de Ø 8 x 65 mm sert de protection mécanique. Des sorties axiales et radiales sont également réalisables.
Tableau d'étendue de serrage
| Serrage | Variation | Serrage | Variation |
| 12 - 22 mm | 9 mm | 80 - 100 mm | 9 mm |
| 16 - 25 mm | 9 mm | 90 - 110 mm | 9 mm |
| 20 - 32 mm | 9 mm | 100 - 120 mm | 12 mm |
| 25 - 40 mm | 9 mm | 110 - 130 mm | 12 mm |
| 32 - 50 mm | 9 mm | 120 - 140 mm | 12 mm |
| 40 - 60 mm | 9 mm | 130 - 150 mm | 12 mm |
| 50 - 70 mm | 9 mm | 140 - 160 mm | 12 mm |
| 60 - 80 mm | 9 mm | 150 - 170 mm | 12 mm |
| 70 - 90 mm | 9 mm |
Veuillez trouver listés ci-après nos câbles compensateurs et thermiques standards pour le thermocouple TEF SP. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1229818 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | env. 3,60 mm |
| 1201349 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | max. 4,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1298584 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 4,00 mm |
| 1200473 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200456 | 4 x 0,22 mm² | - 50°C jusqu'à + 400°C | max. 3,80 mm |
| 1200464 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50°C jusqu'à + 400°C | env. 4,50 mm |
Exemples de réalisation
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Doubles fiches de raccordement pour thermocouples
| Type J | Double fiche mâle | Article n°1209139 | |
| Double fiche femelle | Article n°1209144 | ||
| Collier de fixation | 2 x 1,00 mm² | Article n°1349298 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Double fiche mâle | Article n°2105264 | |
| Double fiche femelle | Article n°1302891 | ||
| Collier de fixation | 2 x 1,00 mm² | Article n°1349298 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
