THERMOCOUPLES À VISSER

type TEF 94

Domaines d'applications

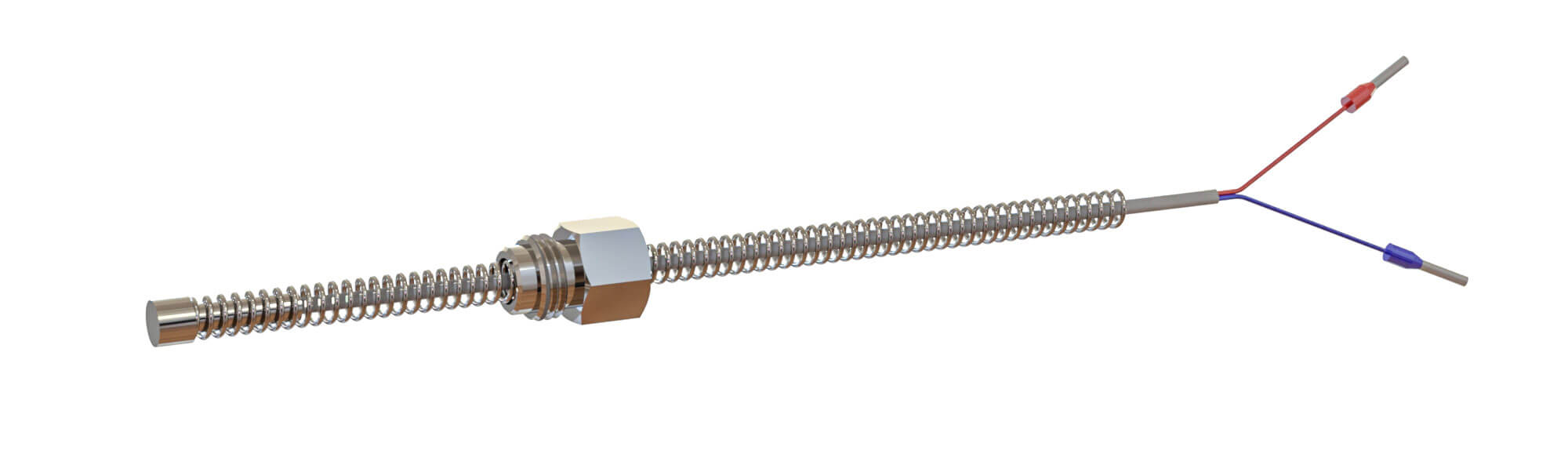

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La pointe plane du TEF 94 mesure Ø 6.3 x 5 mm. Le thermocouple possède un ressort de Ø 6 x 420 mm et un raccord fileté M12 vissé. En tournant le raccord, la profondeur d'immersion du thermocouple peut être ajustée. Le raccordement se compose de deux fils thermiques de Ø 0,5 mm recouverts d'une double gaine en soie de verre. Le passage entre le thermocouple et le câble de compensation est déchargé de traction.

Température d'utilisation : jusqu'à 350°C
Pointe du thermocouple :
Ø 6,3 x 5 mm – plane
Soudure chaude isolée de la masse
Simple ou double élément
Raccord fileté M12

jusqu'à 350°C
température d'utilisation
Ø 6,3 x 5 mm - plane
pointe du thermocouple
M12
raccord fileté

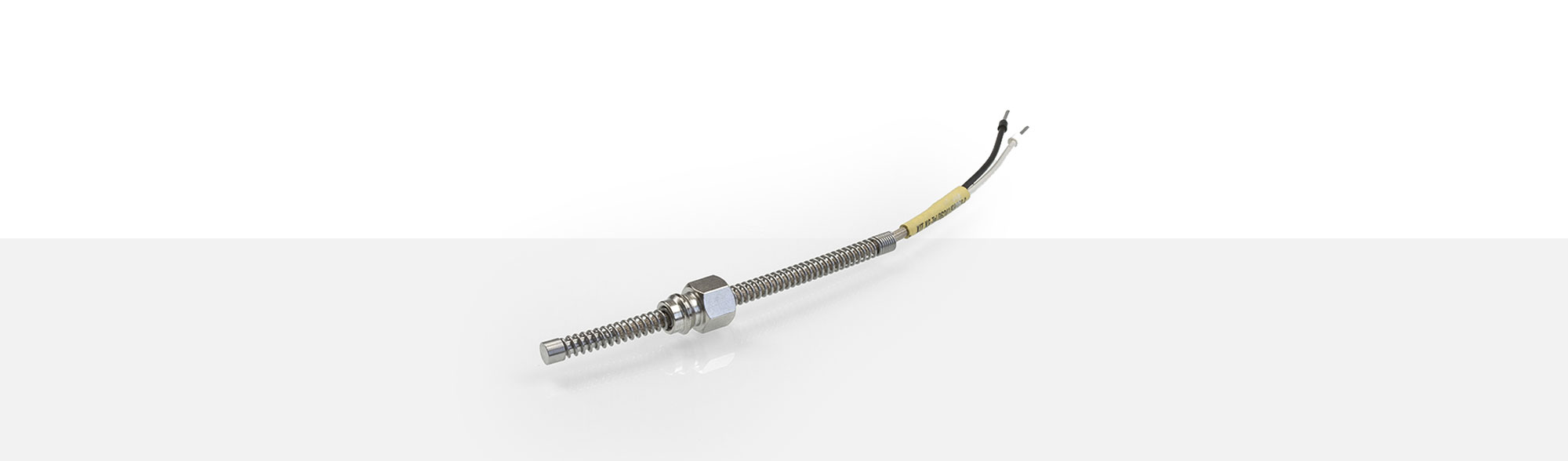

Sonde de température type TEF 94

Pour le capteur de température TEF 94, le câble de raccordement est composé de fils thermiques (+ et -) et ceux-ci sont recouverts par une double gaine en soie de verre.

Par exemple, le thermocouple de type L (article n° 2113887) est composé de :

- Article n°1201367
Fils thermoélectriques Fe, type L (+) selon la norme DIN 43710
Ø 0,50 mm - diamètre extérieur env. 0,8 mm

- Article n°1201368
Fils thermoélectriques CuNi, type L (-) selon la norme DIN 43710
Ø 0,50 mm - diamètre extérieur env. 0,8 mm

- Article n°1200522
Supratherm type SSx2 - diamètre extérieur env. 2,0 mm
Par exemple, le thermocouple de type J (article n°2113892) est composé de :

- Article n°1219949
Fils thermoélectriques Fe, type J (+) selon la norme DIN IEC 60584-1
Ø 0,50 mm (0,20 mm²) avec un double guipage en soie de verre imprégnée de silicone, diamètre extérieur 0,80 ± 0,15 mm

- Article n°1219950
Fils thermoélectriques CuNi, type J (-) selon la norme DIN IEC 60584-1
Ø 0,50 mm (0,20 mm²) avec un double guipage en soie de verre imprégnée de silicone, diamètre extérieur 0,80 ± 0,15 mm

- Article n°1200522
Supratherm type SSx2 - diamètre extérieur env. 2,0 mm
Par exemple, le thermocouple de type K (article n°2113893) est composé de :

- Aarticle n°1201369
Fils thermoélectriques NiCr, type K (+) selon la normeDIN IEC 60584-1
Ø 0,50 mm (0,20 mm²) avec un double guipage en soie de verre imprégnée de vernis, diamètre extérieur 0,90 ± 0,15 mm

- Article n°1201370
Fils thermoélectriques Ni, type K moins selon (DIN IEC 60584-1)
Ø 0,50 mm (0,20 mm²) avec un double guipage en soie de verre imprégnée de vernis, diamètre extérieur 0,90 ± 0,15 mm

- Article n°1200522
Supratherm type SSx2 - diamètre extérieur env. 2,0 mm

Miniature - Fiches rondes avec connexion à visser

2-pôles	Fiche mâle	T3200	Article n°1200716
	Fiche femelle	T3201	Article n°1200721

3-pôles	Fiche mâle	T3260	Article n°1201415
	Fiche femelle	T3261	Article n°1200722

4-pôles	Fiche mâle	T3300	Article n°1103624
	Fiche femelle	T3301	Article n°1200723

Fiches de raccordement pour thermocouples

Type J	Fiche mâle	A9.1	Article n°1107127
	Fiche femelle	A10.1	Article n°1107128
	Avec section	2 x 0,50 mm²	Article n°1349300

Type K	Fiche mâle	A9.2	Article n°1209136
	Fiche femelle	A10.2	Article n°1134620
	Avec section	2 x 0,50 mm²	Article n°1349300

Miniature - Fiches de raccordement pour thermocouples

Type J	Mini fiche mâle	A12.1	Article n°1269361
	Mini fiche femelle	A13.1	Article n°1269362
	Douille	2 x 0,50 mm²	Article n°1269363

Type K	Mini fiche mâle	A12.2	Article n°1209147
	Mini fiche femelle	A13.2	Article n°2104331
	Douille		Article n°1269363

Doubles fiches de raccordement pour thermocouples

Type J	Double fiche mâle		Article n°1209139
	Double fiche femelle		Article n°1209144
	Collier de fixation	2 x 1,00 mm²	Article n°1349298
	Avec section	2 x 0,50 mm²	Article n°1349300

Type K	Double fiche mâle		Article n°2105264
	Double fiche femelle		Article n°1302891
	Collier de fixation	2 x 1,00 mm²	Article n°1349298
	Avec section	2 x 0,50 mm²	Article n°1349300
