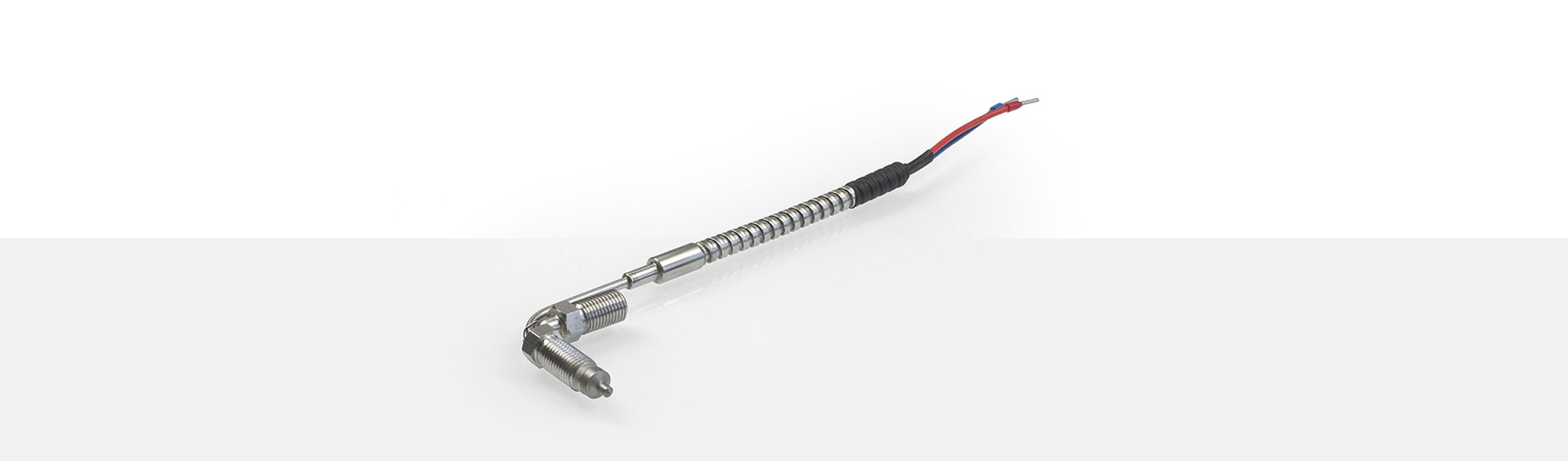

THERMOCOUPLES À VISSER

type TEF 85

Domaines d'applications

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. En standard, le capteur de température type TEF 85 est accompagné d'un adaptateur avec le même filetage. Le câble de raccordement est protégé par un tuyau spiralé en acier ou acier inoxydable.

  • Température d'utilisation : jusqu'à 400°C
  • Pointe du thermocouple :
    Ø 3 x 4 mm – 116°
  • Soudure chaude à la masse ou isolée de la masse
  • Raccord fileté UNF 3/8” – pas de 24
  • Adaptateur avec fileté UNF 3/8” – pas de 24
  • jusqu'à 400°C
    température d'utilisation
  • Ø 3 x 4 mm
    pointe du thermocouple - 116°
  • UNF 3/8"
    raccord fileté

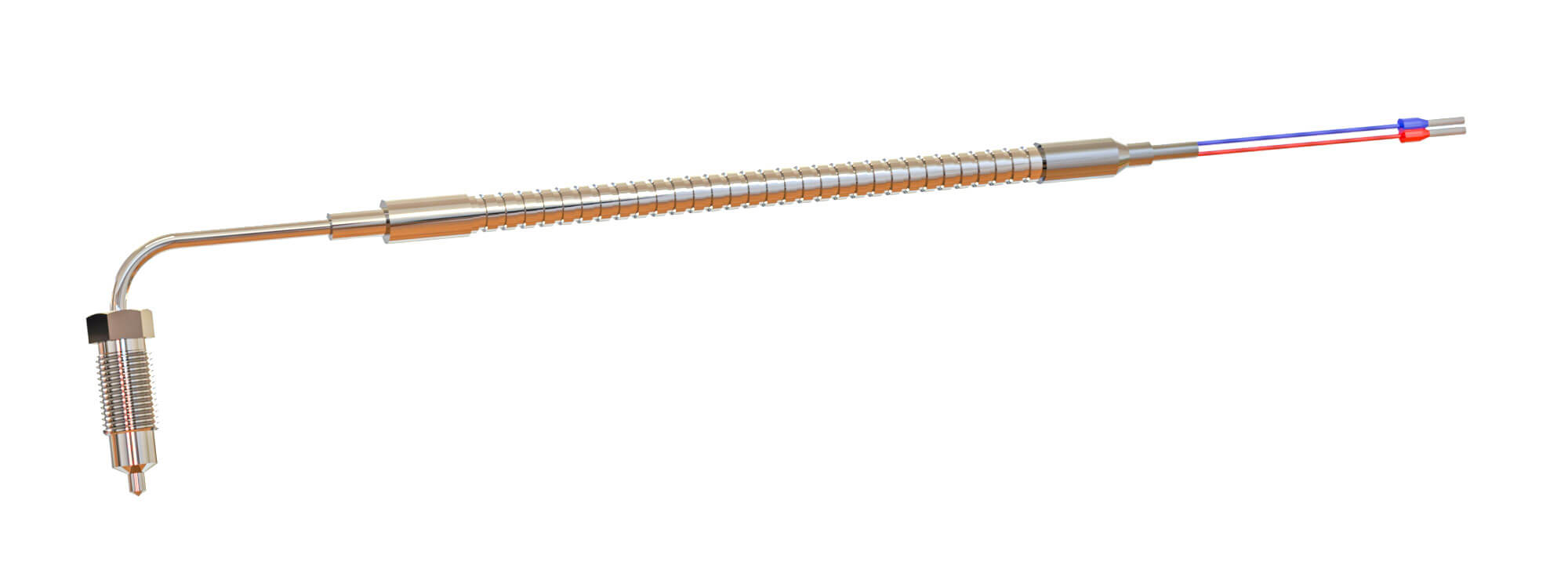

Sonde de température type TEF 85

Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 85. D'autres sont disponibles sur demande.

Thermocouple type J

Article Section transversale Température d'utilisation Diamètre extérieur
2102578 2 x 0,22 mm² - 40°C jusqu'à + 200°C env. 3,00 mm
2100238 2 x 0,22 mm² - 25°C jusqu'à + 200°C 3,00 mm
1346358 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 400°C env. 3,10 mm
2051568 2 x 0,35 mm² - 50°C jusqu'à + 400°C env. 3,40 mm
1222528 2 x 0,35 mm² - 50°C jusqu'à + 400°C env. 3,60 mm
1231037 2 x 0,50 mm² - 50°C jusqu'à + 400°C env. 3,90 mm
2239028 2 x 0,35 mm² - 50°C jusqu'à + 650°C env. 3,40 mm

Thermocouple type K

Article Section transversale Température d'utilisation Diamètre extérieur
1320956 2 x 0,22 mm² jusqu'à + 180°C env. 3,90 mm
1200471 2 x 0,50 mm² - 50°C jusqu'à + 400°C env. 3,50 mm

Thermocouple type L

Article Section transversale Température d'utilisation Diamètre extérieur
1299314 2 x 0,22 mm² - 50°C jusqu'à + 600°C env. 3,30 mm
1200455 2 x 0,22 mm² - 50°C jusqu'à + 400°C env. 3,40 mm
1338483 2 x 0,22 mm² - 50°C jusqu'à + 400°C max. 3,50 mm
1307289 2 x 0,22 mm² - 40°C jusqu'à + 180°C 4,00 mm ± 0,10 mm
1330509 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 300°C env. 3,40 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles Fiche mâle T3200 Article n°1200716
      Fiche femelle T3201 Article n°1200721





    3-pôles Fiche mâle T3260 Article n°1201415
      Fiche femelle T3261 Article n°1200722



    4-pôles Fiche mâle T3300 Article n°1103624
      Fiche femelle T3301 Article n°1200723

    Fiches rondes avec connexion à visser

    3-pôles Fiche mâle T3079 Article n°1103631
      Fiche femelle T3080 Article n°1200749





    5-pôles Fiche mâle T3083 Article n°1103635
      Fiche femelle T3084 Article n°1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles Fiche mâle T3008 Article n°1103627





    5-pôles Fiche mâle T3012 Article n°1119173



    Fiches de raccordement pour thermocouples

    Type J Fiche mâle A9.1 Article n°1107127
      Fiche femelle A10.1 Article n°1107128
      Avec section 2 x 0,50 mm² Article n°1349300





    Type K Fiche mâle A9.2 Article n°1209136
      Fiche femelle A10.2 Article n°1134620
      Avec section 2 x 0,50 mm² Article n°1349300

    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      Taille 0S 1S 2S 3S
      Fiche femelle standard 3,7 4,2 4,2 4,2
      Socle de montage
      Fiche mâle standard 3,7 4,2 4,2 4,2
