THERMOCOUPLES À VISSER

type TEF 101

Domaines d'applications

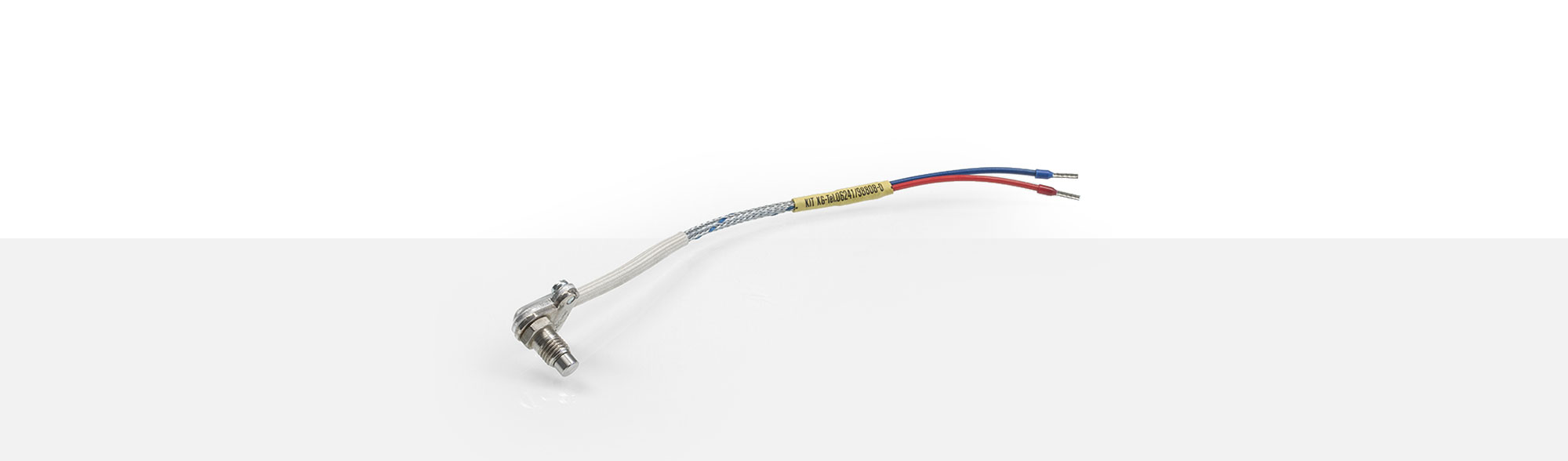

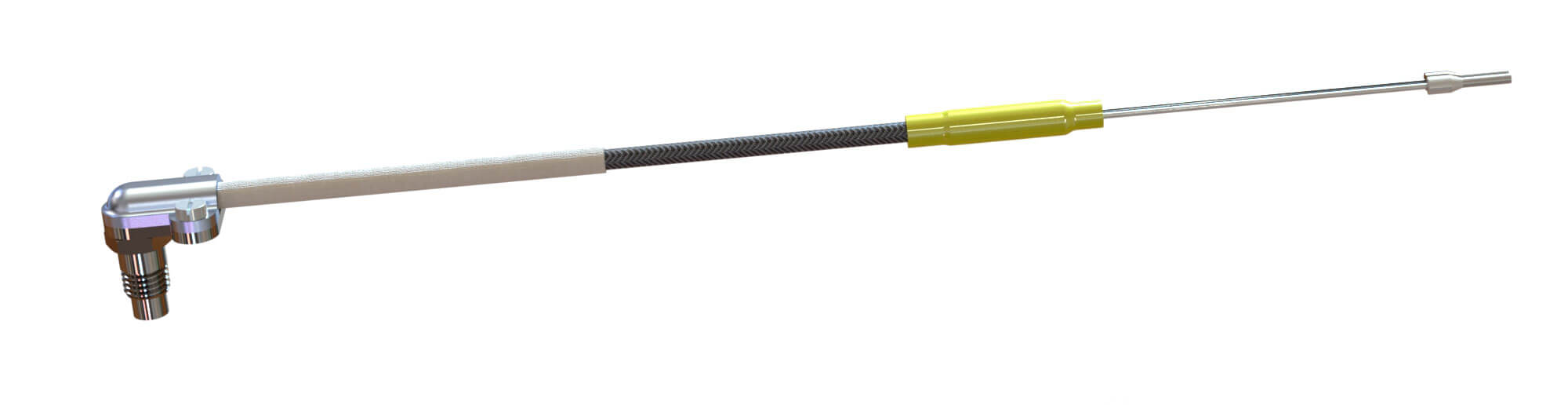

Les thermocouples à visser sont adaptés à la mesure des surfaces. Ils sont vissés directement dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. Le TEF 101 est un thermocouple avec une sortie à angle droit. La pointe du thermocouple mesure Ø 6 x 4 mm avec une surface de mesure plane et une longueur totale de 16 mm. L'embout à visser a un filetage M8 x 1 et une ouverture de clé de 10. Une gaine en soie de verre de 60 mm est utilisée comme protection anti-courbure.

  • Température d'utilisation : jusqu'à 400°C
  • Pointe du thermocouple :
    Ø 6 x 4 mm – plane
  • Soudure chaude à la masse ou isolée de la masse
  • Simple et double élément
  • Raccord fileté M8 x 1 - clé de 10
  • jusqu'à 400°C
    température d'utilisation
  • Ø 6 x 4 mm - plane
    pointe du thermocouple
  • M8 x 1
    raccord filté

Sonde de température type TEF 101

Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 101. D'autres sont disponibles sur demande.

Thermocouple type L

Article Section transversale Température d'utilisation Diamètre extérieur
2006830 2 x 0,22 mm² - 100°C jusqu'à + 200°C env. 3,20 mm
1299314 2 x 0,22 mm² - 50°C jusqu'à + 600°C env. 3,30 mm
1200455 2 x 0,22 mm² - 50°C jusqu'à + 400°C env. 3,40 mm
1338483 2 x 0,22 mm² - 50°C jusqu'à + 400°C max. 3,50 mm
1307289 2 x 0,22 mm² - 40°C jusqu'à + 180°C 4,00 mm ± 0,10 mm
1345033 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 205°C 2,80 mm ± 0,10 mm
1330509 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 300°C env. 3,40 mm
1200456 4 x 0,22 mm² - 50°C jusqu'à + 400°C max. 3,80 mm

Thermocouple type J

Article Section transversale Température d'utilisation Diamètre extérieur
2029278 2 x 0,22 mm² - 50°C jusqu'à + 400°C env. 2,10 mm
2102578 2 x 0,22 mm² - 40°C jusqu'à + 200°C env. 3,00 mm
1346358 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 400°C env. 3,10 mm
1229818 4 x 0,22 mm² - 50°C jusqu'à + 400°C env. 3,60 mm
2051568 2 x 0,35 mm² - 50°C jusqu'à + 400°C env. 3,40 mm
1222528 2 x 0,35 mm² - 50°C jusqu'à + 400°C env. 3,60 mm
1231037 2 x 0,50 mm² - 50°C jusqu'à + 400°C env. 3,90 mm
2239028 2 x 0,35 mm² - 50°C jusqu'à + 650°C env. 3,40 mm

Thermocouple type K

Article Section transversale Température d'utilisation Diamètre extérieur
1320956 2 x 0,22 mm² jusqu'à + 180°C env. 3,90 mm
1298584 4 x 0,22 mm² - 50°C jusqu'à + 400°C max. 4,00 mm
1200471 2 x 0,50 mm² - 50°C jusqu'à + 400°C env. 3,50 mm

    Miniature - Fiches rondes avec connexion à visser

    2-pôles Fiche mâle T3200 Article n°1200716
      Fiche femelle T3201 Article n°1200721





    3-pôles Fiche mâle T3260 Article n°1201415
      Fiche femelle T3261 Article n°1200722



    4-pôles Fiche mâle T3300 Article n°1103624
      Fiche femelle T3301 Article n°1200723

    Fiches rondes avec connexion à visser

    3-pôles Fiche mâle T3079 Article n°1103631
      Fiche femelle T3080 Article n°1200749





    5-pôles Fiche mâle T3083 Article n°1103635
      Fiche femelle T3084 Article n°1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles Fiche mâle T3008 Article n°1103627





    5-pôles Fiche mâle T3012 Article n°1119173



    Fiches de raccordement pour thermocouples

    Type J Fiche mâle A9.1 Article n°1107127
      Fiche femelle A10.1 Article n°1107128
      Avec section 2 x 0,50 mm² Article n°1349300





    Type K Fiche mâle A9.2 Article n°1209136
      Fiche femelle A10.2 Article n°1134620
      Avec section 2 x 0,50 mm² Article n°1349300

    Doubles fiches de raccordement pour thermocouples

    Type J Double fiche mâle   Article n°1209139
      Double fiche femelle   Article n°1209144
      Collier de fixation 2 x 1,00 mm² Article n°1349298
      Avec section 2 x 0,50 mm² Article n°1349300





    Type K Double fiche mâle   Aarticle n°2105264
      Double fiche femelle   Article n°1302891
      Collier de fixation 2 x 1,00 mm² Article n°1349298
      Avec section 2 x 0,50 mm² Article n°1349300

    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      Taille 0S 1S 2S 3S
      Fiche femelle standard 3,7 4,2 4,2 4,2
      Socle de montage
      Fiche mâle standard 3,7 4,2 4,2 4,2
