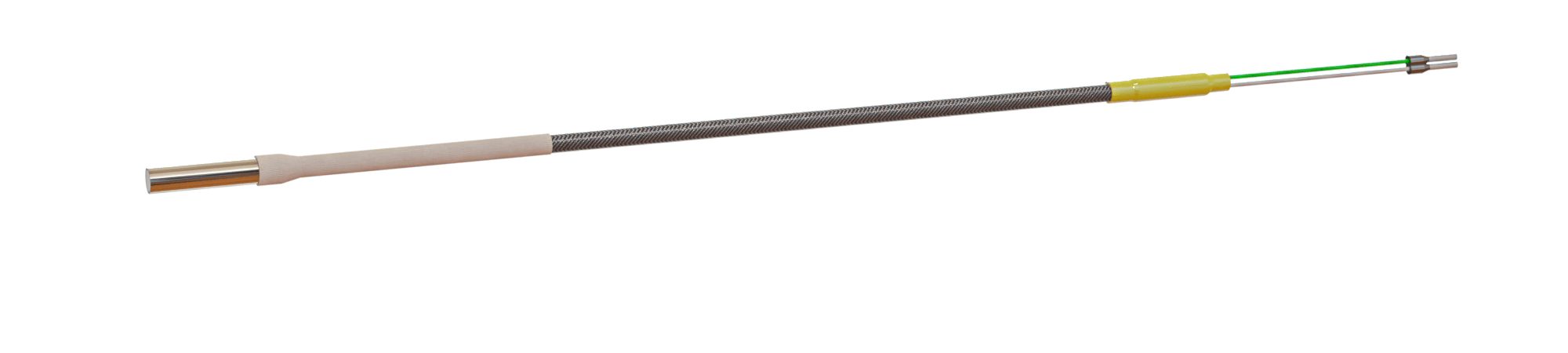

THERMOCOUPLES À EMMANCHER

type TEF 70

Domaines d'applications

Les thermocouples à emmancher trouvent leur application dans presque tous les domaines possibles de la mesure de température. Le TEF 70 est fabriqué à partir d'un tube (matériau 1.4541) Ø 6 x 32 mm. Le passage entre le thermocouple et le câble de compensation est déchargé de traction conique de 7mm. La protection anti-courbure peut être choisie selon les besoins. En standard, on utilise des ressorts ou des gaines en soie de verre spéciaux avec un vernis résistant à la chaleur jusqu'à 400°C. Ce modèle est également disponible dans différents matériaux de tubes de protection, longueurs et diamètres. Selon le domaine d'application, on utilise des câbles thermiques et de compensation en soie de verre PVC-PFA et en soie de verre avec tresse métallique.

  • Température d'utilisation : jusqu'à 400°C
  • Pointe de thermocouple :
    Ø 6 x 25 / 32 mm en acier fin 1.4541
  • Soudure chaude à la masse ou isolée de la masse
  • Simple ou double élément
  • 60 mm de gaine soie de verre comme protection anti-courbure
  • jusqu'à 400°C
    température d'utilisation
  • Ø 6 x 25 mm
    acier fin
  • 60 mm de gaine soie de
    verre comme protection anti-courbure

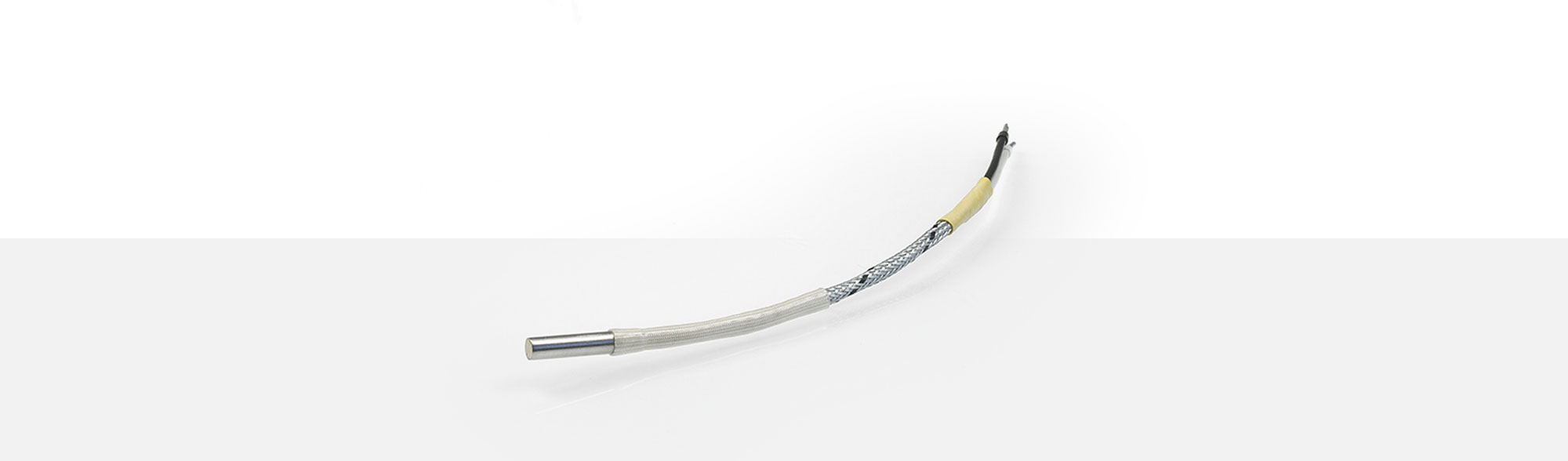

Sonde de température type TEF 70

Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 70. D'autres sont disponibles sur demande.

Fe-CuNi Typ J

Article Section transversale Température d'utilisation Diamètre extérieur
1312115 2 x 0,095 mm² - 50°C jusqu'à + 400°C env. 2,60 x 1,80 mm
2029278 2 x 0,22 mm² - 50°C jusqu'à + 400°C env. 2,10 mm
1334003 2 x 0,22 mm² - 25°C jusqu'à + 200°C env. 2,40 mm ± 0,2 mm
2102578 2 x 0,22 mm² - 40°C jusqu'à + 400°C env. 3,00 mm
2100238 2 x 0,22 mm² - 25°C jusqu'à + 200°C 3,00 mm
1346358 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 400°C env. 3,10 mm
1229818 4 x 0,22 mm² - 50°C jusqu'à + 400°C env. 3,60 mm
2051568 2 x 0,35 mm² - 50°C jusqu'à + 400°C env. 3,40 mm
1222528 2 x 0,35 mm² - 50°C jusqu'à + 400°C env. 3,60 mm
1231037 2 x 0,50 mm² - 50°C jusqu'à + 400°C env. 3,90 mm
1201349 2 x 1,00 mm² - 50°C jusqu'à + 400°C max. 4,60 mm
2239028 2 x 0,35 mm² - 50°C jusqu'à + 650°C env. 3,40 mm

NiCr-Ni Typ K

Article Section transversale Température d'utilisation Diamètre extérieur
1327235 2 x 0,095 mm² - 50°C jusqu'à + 400°C env. 2,60 x 1,80 mm
1320956 2 x 0,22 mm² jusqu'à + 180°C env. 3,90 mm
1298584 4 x 0,22 mm² - 50°C jusqu'à + 400°C max. 4,00 mm
1200472 2 x 0,50 mm² - 40°C jusqu'à + 400°C 2,0 x 1,2 mm
1200471 2 x 0,50 mm² - 50°C jusqu'à + 400°C env. 3,50 mm
1200473 2 x 1,00 mm² - 50°C jusqu'à + 400°C env. 4,50 mm

Fe-CuNi Typ L

Article Section transversale Température d'utilisation Diamètre extérieur
2006830 2 x 0,22 mm² - 100°C jusqu'à + 200°C env. 3,20 mm
1299314 2 x 0,22 mm² - 50°C jusqu'à + 600°C env. 3,30 mm
1200455 2 x 0,22 mm² - 50°C jusqu'à + 400°C env. 3,40 mm
1338483 2 x 0,22 mm² - 50°C jusqu'à + 400°C max. 3,50 mm
1307289 2 x 0,22 mm² - 40°C jusqu'à + 180°C 4,00 mm ± 0,10 mm
1345033 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 205°C 2,80 mm ± 0,10 mm
1330509 2 x 0,22 mm² + 1,00 mm²
(terre)		 - 50°C jusqu'à + 300°C env. 3,40 mm
1200456 4 x 0,22 mm² - 50°C jusqu'à + 400°C max. 3,80 mm
2036320 2 x 0,25 mm² - 65°C jusqu'à + 200°C env. 2,30 mm
1200458 2 x 0,50 mm² max. jusqu'à + 250°C 2,0 x 1,2 mm
1200461 2 x 0,75 mm² - 55°C jusqu'à + 180°C 4,0 x 2,3 mm
1200464 2 x 1,00 mm² - 50°C jusqu'à + 400°C env. 4,50 mm
1200465 2 x 1,00 mm² - 50°C jusqu'à + 400°C env. 4,50 mm
1256523 2 x 1,00 mm² - 50°C jusqu'à + 500°C env. 4,50 x 2,60 mm
2239027 2 x 1,00 mm² - 90°C jusqu'à + 650°C env. 5,00 x 3,20 mm



    Miniature - Fiches rondes avec connexion à visser

    2-pôles Fiche mâle T3200 Article n°1200716
      Fiche femelle T3201 Article n°1200721





    3-pôles Fiche mâle T3260 Article n°1201415
      Fiche femelle T3261 Article n°1200722



    4-pôles Fiche mâle T3300 Article n°1103624
      Fiche femelle T3301 Article n°1200723

    Fiches rondes avec connexion à visser

    3-pôles Fiche mâle T3079 Article n°1103631
      Fiche femelle T3080 Article n°1200749





    5-pôles Fiche mâle T3083 Article n°1103635
      Fiche femelle T3084 Article n°1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles Fiche mâle T3008 Article n°1103627





    5-pôles Fiche mâle T3012 Article n°1119173



    Fiches de raccordement pour thermocouples

    Type J Fiche mâle A9.1 Article n°1107127
      Fiche femelle A10.1 Article n°1107128
      Avec section 2 x 0,50 mm² Article n°1349300





    Type K Fiche mâle A9.2 Article n°1209136
      Fiche femelle A10.2 Article n°1134620
      Avec section 2 x 0,50 mm² Article n°1349300

    Miniature - Fiches de raccordement pour thermocouples

    Type J Mini fiche mâle A12.1 Article n°1269361
      Mini fiche femelle A13.1 Article n°1269362
      Douille 2 x 0,50 mm² Article n°1269363





    Type K Mini fiche mâle A12.2 Article n°1209147
      Mini fiche femelle A13.2 Article n°2104331
      Douille   Article n°1269363

    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      Taille 0S 1S 2S 3S
      Fiche femelle standard 3,7 4,2 4,2 4,2
      Socle de montage
      Fiche mâle standard 3,7 4,2 4,2 4,2
