type TEF 15

Domaines d'applications

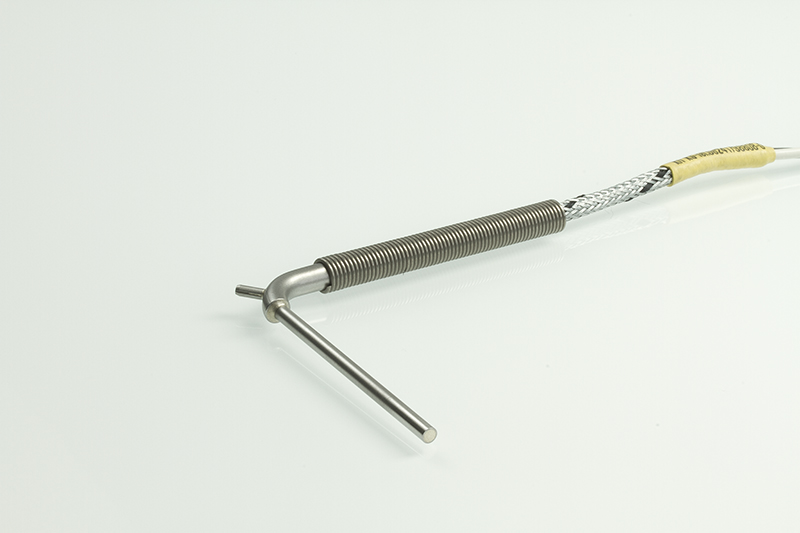

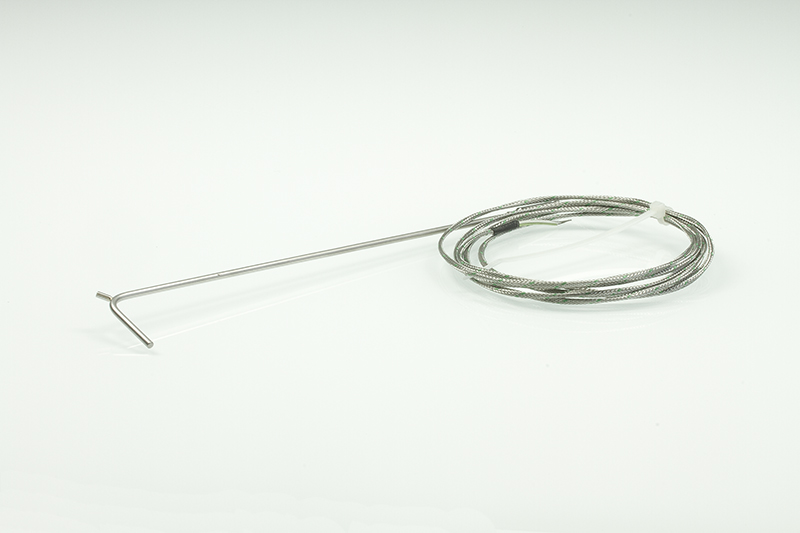

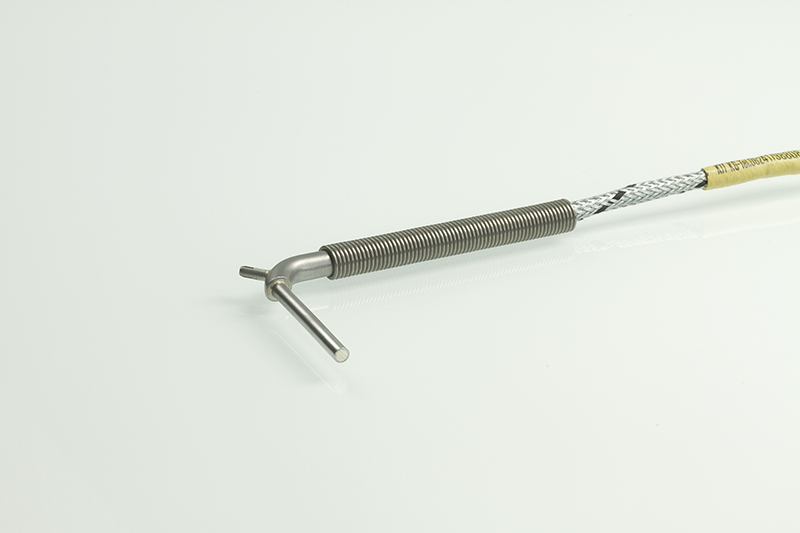

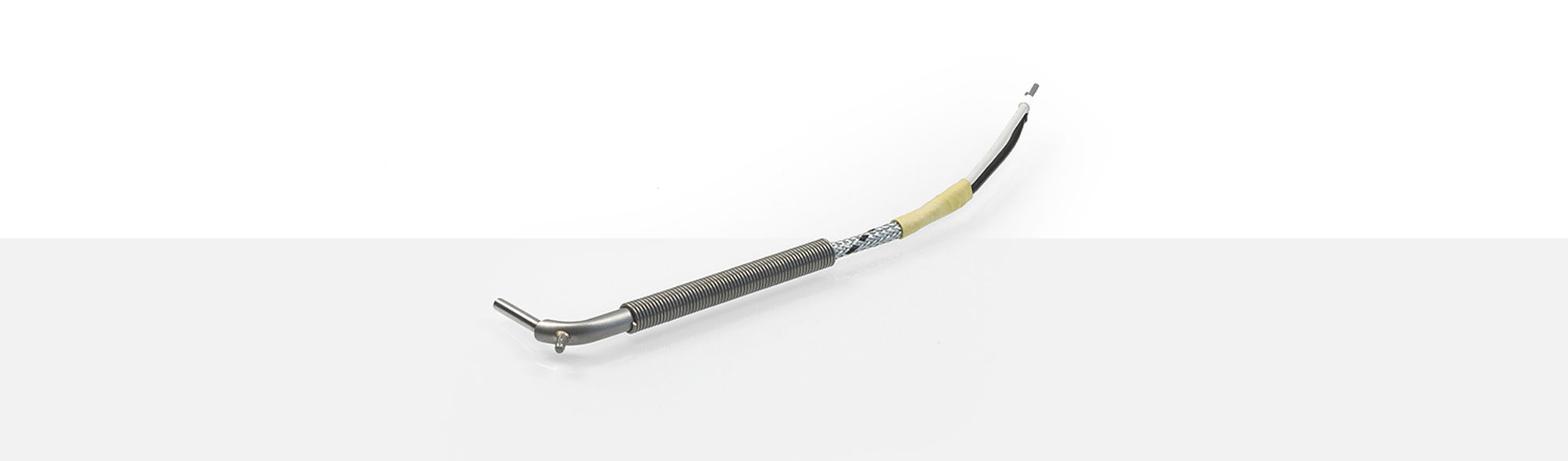

Les thermocouples à emmancher trouvent leur application dans presque tous les domaines possibles de la mesure de température. Ils sont fabriqués en version droite ou à angle droit. Pour la fixation, on dispose, selon le modèle, de raccords à compression, de vis, de pattes et de bagues de butée. La protection anti-courbure peut être choisie selon les besoins. En standard, on utilise des ressorts ou des gaines en soie de verre spéciaux avec un vernis résistant à la chaleur jusqu'à 400°C. Selon le domaine d'application, des câbles thermiques et de compensation en soie de verre PVC-PFA et en soie de verre avec tresse métallique sont utilisés. Le capteur de température type TEF 15 est un capteur à angle droit. Une goupille crantée Ø 2,5 x 6 mm est soudée à l'avant du tube de protection incurvé Ø 6 x 37 mm. Cette patte de serrage est maintenue dans l'alésage par un ressort. Le tube du capteur a un diamètre de 3,5 mm et une longueur de 20 mm dans la version standard.

• Température de fonctionnement : jusqu'à 400 ° C
• Pointe du thermocouple :
  Ø 3,5 x 20 mm, longueur d'immersion
• Soudure chaude à la masse ou isolée de la masse
• Simple ou double élément
• Fixation par ressort à la goupille crantée
• Ressort de courbure Ø 8 x 65 mm
