THERMOCOUPLES À BAÏONNETTE

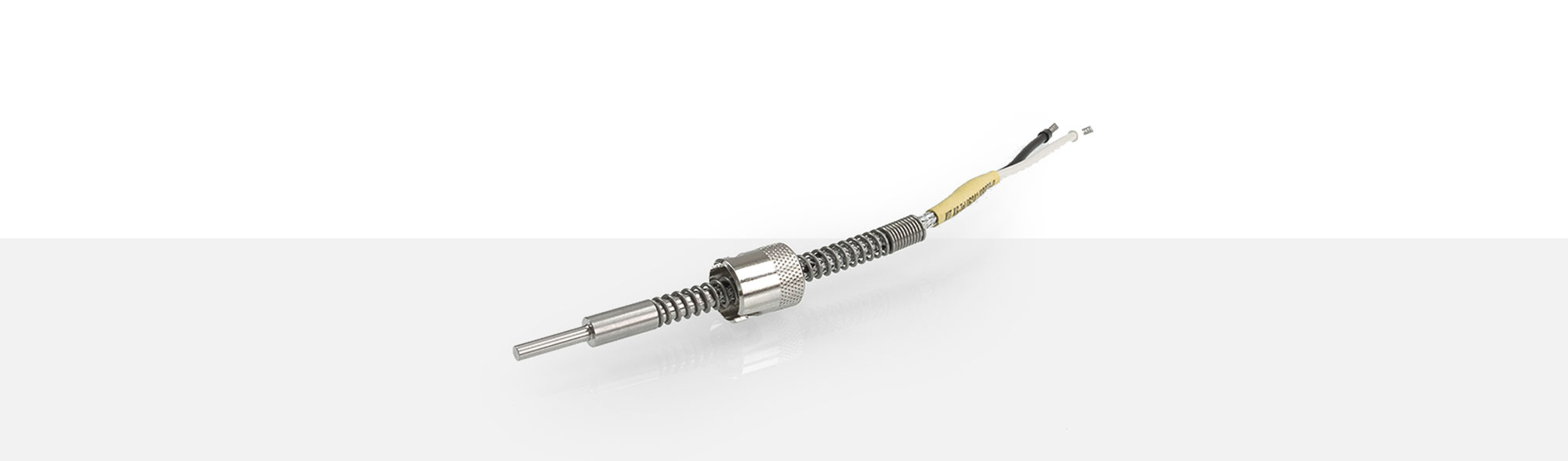

Les thermocouples à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. La pointe effilée du thermocouple permet un temps de réponse rapide du thermocouple. Le ressort standard de 200 mm est fabriqué en matériau 1.4310 et garantit une pression de contact optimale sur la pointe du thermocouple. La douille a un filet de ressort de 8 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 15 mm. Le branchement est composé de fils isolés en soie de verre avec une tresse de protection en fils d'acier nickelé.
Veuillez trouvez ci-après une liste de nos câbles compensateurs et thermiques standards pour les thermocouples TEF 90. D'autres sont disponibles sur demande.
Thermocouple type J
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1229818 | 4 x 0,22 mm² | - 50 °C jusqu'à + 400 °C | env. 3,60 mm |
| 1201349 | 2 x 1,00 mm² | - 50 °C jusqu'à + 400 °C | max. 4,60 mm |
Thermocouple type K
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1298584 | 4 x 0,22 mm² | - 50 °C jusqu'à + 400 °C | max. 4,00 mm |
| 1200473 | 2 x 1,00 mm² | - 50 °C jusqu'à + 400 °C | env. 4,50 mm |
Thermocouple type L
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1200456 | 4 x 0,22 mm² | - 50 °C jusqu'à + 400 °C | max. 3,80 mm |
| 1200464 | 2 x 1,00 mm² | - 50 °C jusqu'à + 400 °C | env. 4,50 mm |
| 1200465 | 2 x 1,00 mm² | - 50 °C jusqu'à + 400 °C | env. 4,50 mm |
| 1256523 | 2 x 1,00 mm² | - 50 °C jusqu'à + 500 °C | env. 4,50 x 2,60 mm |
| 2239027 | 2 x 1,00 mm² | - 90 °C jusqu'à + 650 °C | env. 5,00 x 3,20 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Fiches de raccordement pour thermocouples
| Type J | Fiche mâle | A9.1 | Article n°1107127 |
| Fiche femelle | A10.1 | Article n°1107128 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
| Type K | Fiche mâle | A9.2 | Article n°1209136 |
| Fiche femelle | A10.2 | Article n°1134620 | |
| Avec section | 2 x 0,50 mm² | Article n°1349300 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccord à vis N20/21
Raccord à vis N20/21
M12 x 1 x 35 mm
| Article | 1204426 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 35 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccords à vis N30
Raccord à vis N30
M12 x 1 x 60 mm
| Article | 1204420 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N30
M12 x 1 x 80 mm
| Article | 1314889 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 80 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N32
Raccord à vis N32
M14 x 1,5 x 60 mm
| Article | 1357959 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
