FOURS INDUSTRIELS ET DISPOSITIF DE PRÉCHAUFFAGE

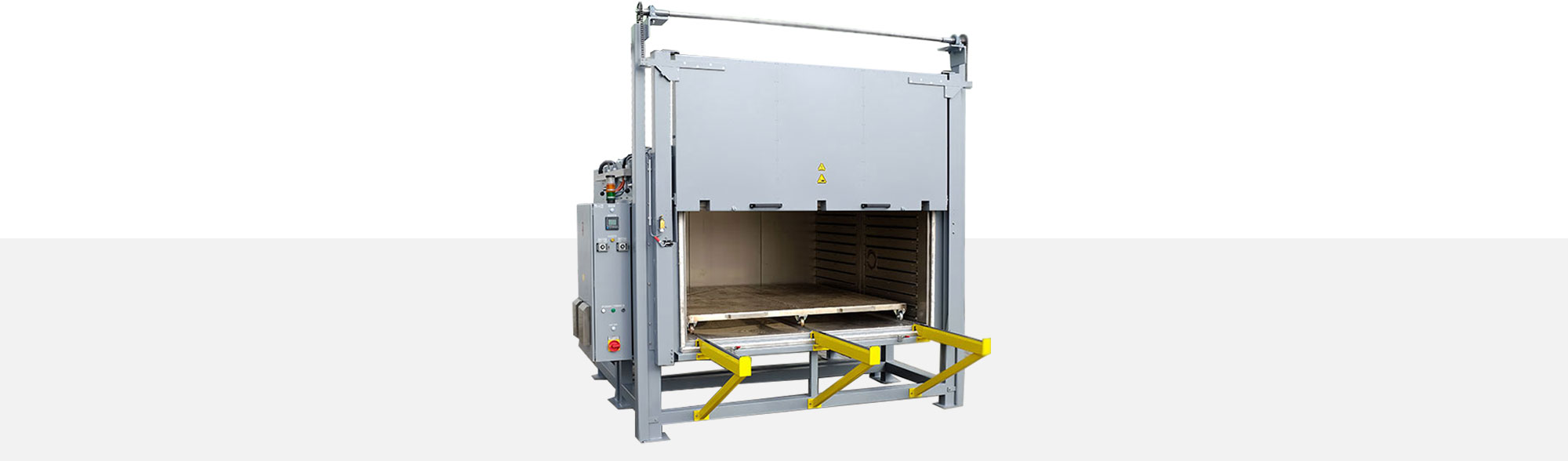

Fours avec portes à guillotine, à trappe et abattantes

Domaines d'applications

Des portes coulissantes, à guillotine et relevables sont adaptables pour diverses tâches de séchage et de chauffe dans la plasturgie et la métallurgie. Des fours avec des ouvertures verticales sont possibles aux endroits où des doubles portes ne sont pas possibles par manque de place. Les portes à guillotine des fours plus petits sont fabriquées de manière économique par des contrepoids moins lourds et dirigés par une poulie de guidage. Des portes à guillotines électriques et pneumatiques sont également réalisables. Les constructions avec des portes coulissantes sont préférées lorsque les plafonds sont bas. Avec un chargement au niveau du sol, les portes relevables entraîneraient une hauteur globale considérable du séchoir/four en raison de la conception.

Options

  • Variations de tension et puissance
  • Variations de la température d'utilisation
  • Coloris selon demande du client, même multi-couleur
  • Etiquetage et documentation du four disponibles dans plusieurs langues
  • Réservoir interne soit en tôle d'acier galvanisé et aluminé à chaud ou en acier inoxydable
  • Tiroirs en acier inoxydable ou aluminium
  • Fonds de tiroirs en tôle perforée également possible (trous carrés ou ronds)
  • Etagères massives / stables pour des charges très lourdes disponibles
  • Contrôle de température électronique PID avec circuit de charge contacteur ou Solid State Relay
  • Contrôle de température avec fonction d'auto-optimisation, alarme de processus possible pour traitement ultérieur
  • Four à chambres multiples
  • Portes coulissantes sur les côtés devant et derrière
  • Minuterie digitale électronique
  • Compteur d'heures d'utilisation
  • Fonction minuterie qui s'allume après écroulement du temps programmé (99h59 min max.) (sur demande, également éteinte)
  • Régulateur de programme avec jusqu'à 20 programmes avec à chaque fois 16 segments
  • Témoin lumineux et d'alerte selon demande
  • Fenêtre à la porte du four pour un contrôle visuel
  • Trappe d'aération sur le côté d'entrée d'air pour une optimisation ultérieure de température
  • Réalisation accessible avec déverrouillage intérieur de la porte et, si nécessaire, éclairage de secours supplémentaire conformément à la directive machines 2006/42/EG
  • Enregistreur multicanaux pour documenter le développement de la température
  • Interfaces selon demande du client

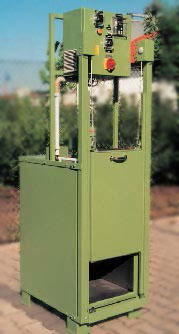

Exemple 1 - jusqu'à 140°C - 380 x 510 x 620 mm



  • 380 x 510 x 620 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 140°C
  • Capacité de chauffe : 3 kW
  • Ventilateur d'air de circulation : 0,18 kW
  • Flux d'air : vertical

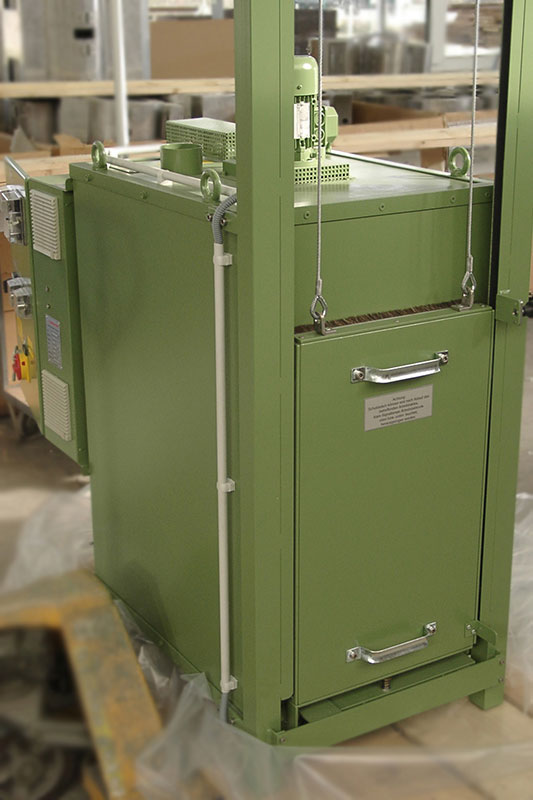

Ce four à portes à guillotine est utilisé pour chauffer des pièces en acier.

Réalisation

  • Contrôle de température électronique
  • Protection électronique contre la surchauffe
  • Réalisation monophasée 230V 50Hz
  • Temps de séchage ajustable via minuterie, signal optique à la fin du processus
  • L'interrupteur en fin de course de porte remet la minuterie à zéro après l'ouverture
  • Réservoir interne en acier inoxydable
  • Ouverture de porte vers le haut avec treuil et déchargée avec contrepoids
  • Soies étanches circulantes et résistantes aux écarts de température à la porte

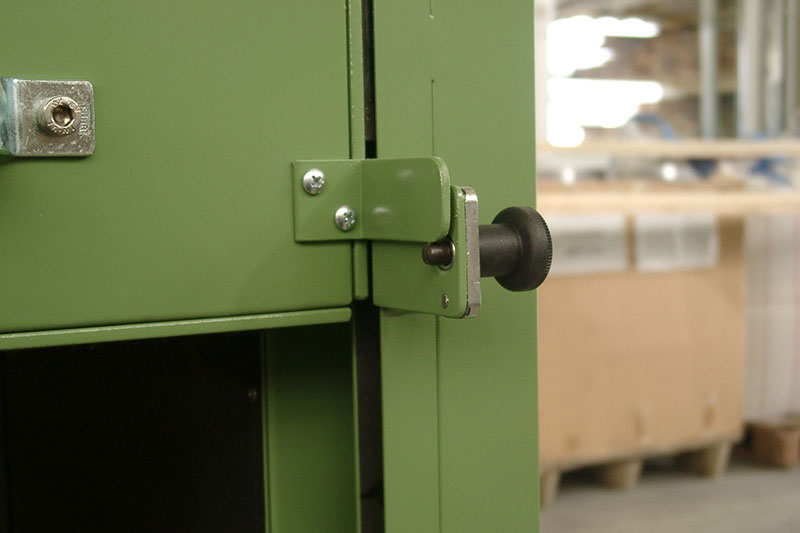

Galerie

Exemple 2 - jusqu'à 140°C - 380 x 510 x 620 mm



  • Article n° 1356637
  • 380 x 510 x 620 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 140°C
  • Capacité de chauffe : 3 kW
  • Ventilateur d'air de circulation : 0,18 kW
  • Flux d'air : vertical

Ce four avec portes à guillotine est utilisé pour chauffer des pièces en acier.

Réalisation

  • Contrôle de température électronique
  • Protection d'échauffement électronique
  • Réalisation monophasée 230V 50Hz
  • Temps de séchage ajustable via minuterie, signal optique à la fin du processus
  • L'interrupteur en fin de course de porte remet la minuterie à zéro après l'ouverture
  • Réservoir interne en acier inoxydable
  • Ouverture de porte vers le haut avec treuil et déchargée avec contrepoids
  • Soies étanches circulantes et résistantes aux écarts de température à la porte

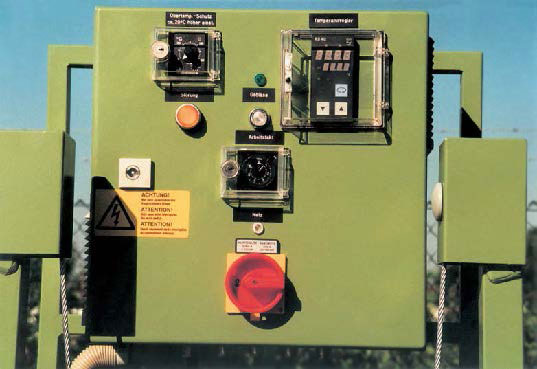

Galerie

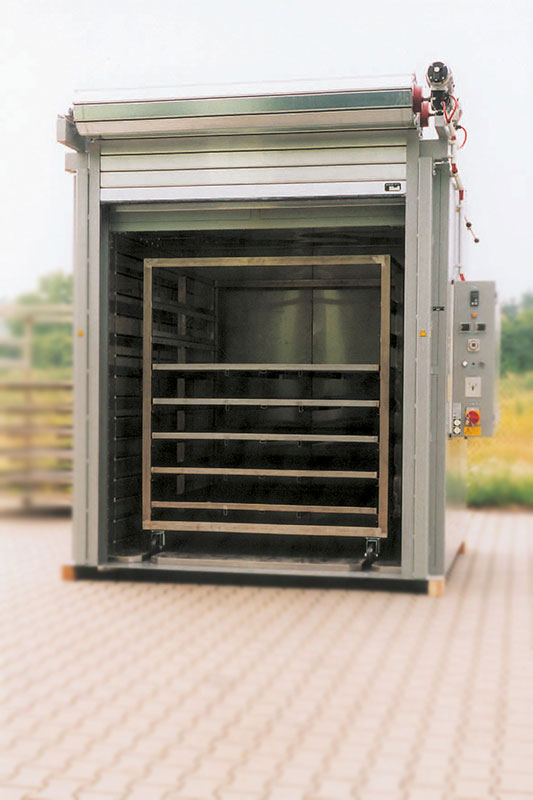

Exemple 3 - jusqu'à 220°C - 000 x 900 x 1600 mm



  • Article n°  1280697
  • 3000 x 900 x 1600 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation: jusqu'à 220°C
  • Capacité de chauffe : 27 kW
  • Ventilateur d'air de circulation : 3 x 1,1 kW
  • Flux d'air : vertical

Ce four avec portes à guillotine est utilisé pour préchauffer des plaques synthétiques thermoplastiques (dimension 2700 x 800 mm) avant la procédure de formage.

Réalisation

  • Contrôle de température électronique
  • Dispositif électronique d'échauffement composé de trois régulateurs d'échauffement
  • Circuit de charge : Solid state relay
  • Deux niveaux de charge, chacun avec 3 tiroirs en acier inoxydables revêtus de téflon
  • Portes à guillotine pneumatiques avec une porte de protection à deux battants
  • Réduction de vitesse par chaine pour synchroniser le mouvement de la porte
  • Réservoir interne en tôle d'acier galvanisé
  • Flux d'air horizontal
  • Trappe d'aération sur le côté d'entrée d'air pour une optimisation ultérieure de la tolérance de température
  • Curseur réglable d'air frais et de recyclage d'air

Galerie

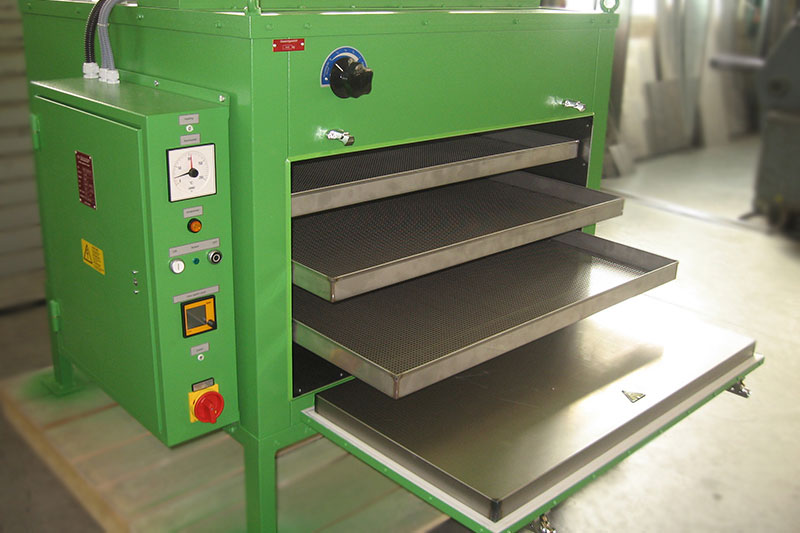

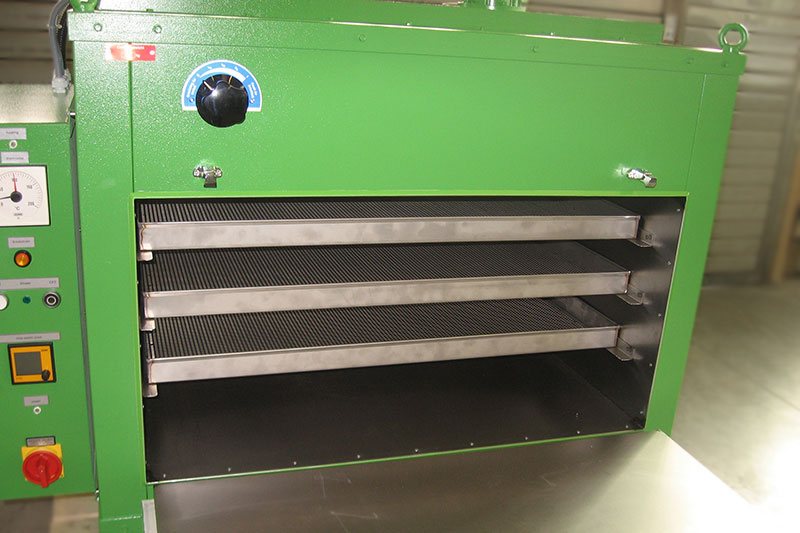

Exemple 4 - jusqu'à 120°C - 1000 x 850 x 500 mm



  • Article n° 1356187
  • 1000 x 850 x 500 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 120°C
  • Capacité de chauffe: 6 kW
  • Ventilateur d'air de circulation : 2 x 0,18 kW
  • Flux d'air : vertical

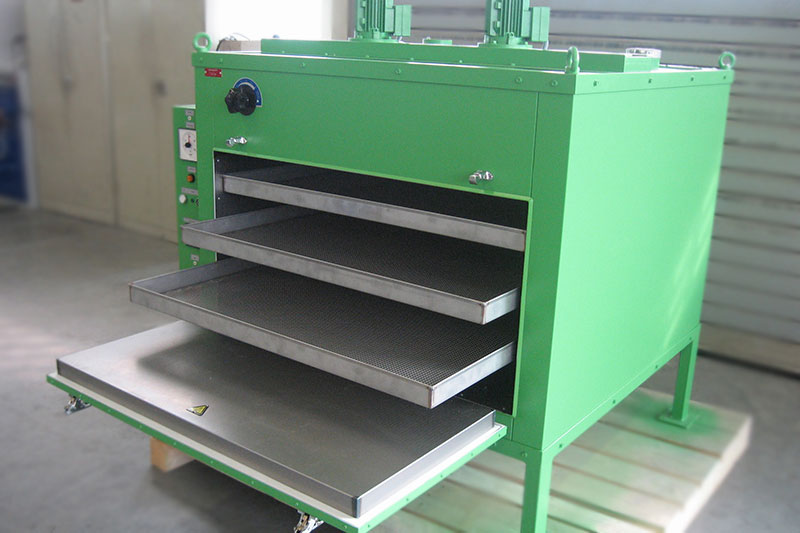

Ce four avec portes à trappe est utilisé pour préchauffer des cordes en diamant avant processus.

Réalisation

  • Contrôle de température par microstat
  • Dispositif de protection contre l'échauffement
  • Minuterie pour l'opération de séchage, s'éteint après séchage
  • Réservoir intérieur en tôle d'acier
  • Porte à un battant sur le devant, ouvrable vers le bas, 2 équerres de support de porte supplémentaires sont vissées à l'avant
  • Trois tiroirs en acier inoxydable avec des fonds en tôle perforées (trous 5 x 5 mm)
  • Châssis avec roulette pivotante ou fixe
  • Trappe d'aération au niveau de l'entrée d'air pour une optimisation ultérieure de la tolérance de température
  • Curseur réglable d'air frais et de recyclage d'air

Galerie

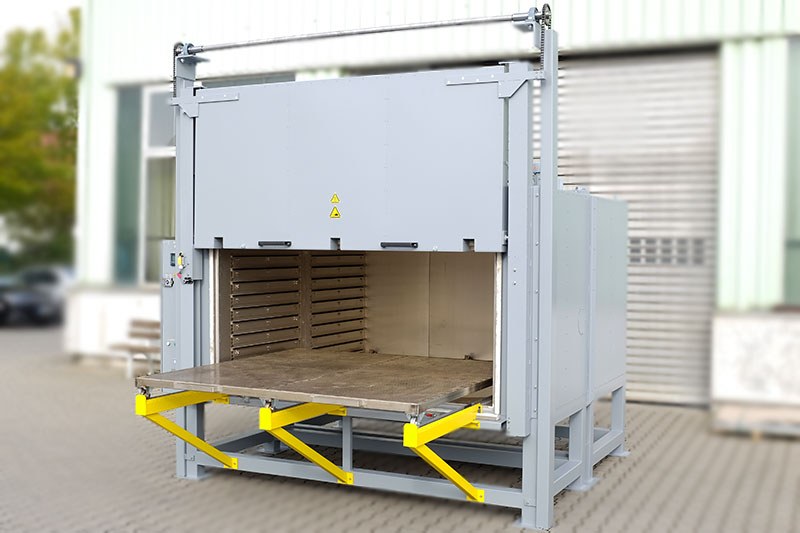

Exemple 5 - jusqu'à 230°C - 2000 x 1950 x 2200 mm



  • Article n° 1291592
  • 2000 x 1950 x 2200 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 230°C
  • Capacité de chauffe : 36 kW
  • Ventilateur d'air de circulation : 2 x 1,1 kW
  • Flux d'air : horizontal

Ce four avec portes abattantes est utilisé pour chauffer des pièces thermoplastiques.

Réalisation

  • Contrôle de température électronique
  • Dispositif de protection d'échauffement composé de deux régulateurs d'échauffement
  • Minuterie digitale
  • Circuit de charge : Solid state relay
  • Porte roulantes à deux couches avec dispositif d'homme mort sur la façade
  • Porte roulante avec deux moteurs et protection de déroulement
  • Réservoir interne en tôle d’acier
  • Fond du réservoir avec rails pour chariot de chargement
  • Chariot de chargement entièrement fait en acier inoxydable
  • Trappe d'aération au niveau de l'entrée d'air pour une optimisation ultérieure de la tolérance de température
  • Curseurs d'air frais et de recyclage d'air réglables pour la zone avant et arrière

Galerie

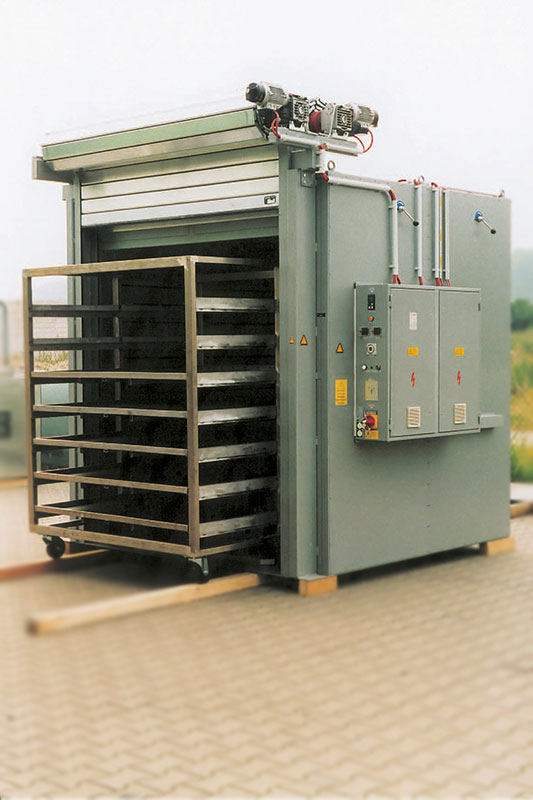

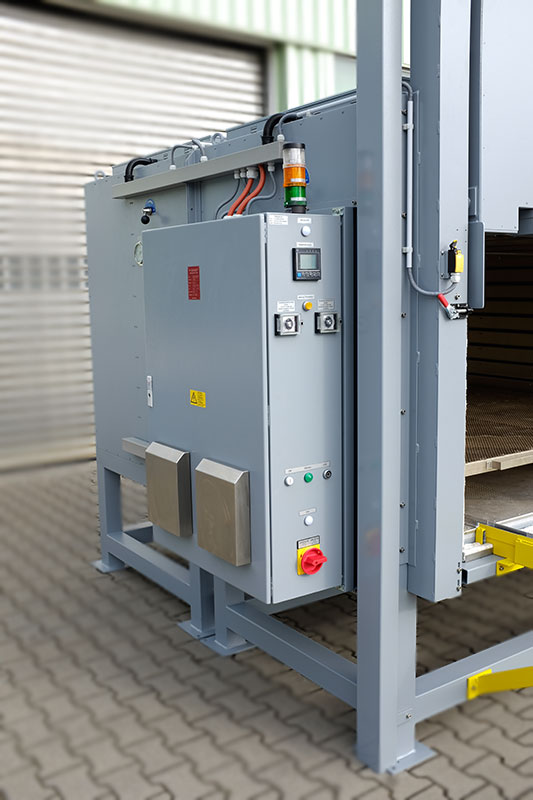

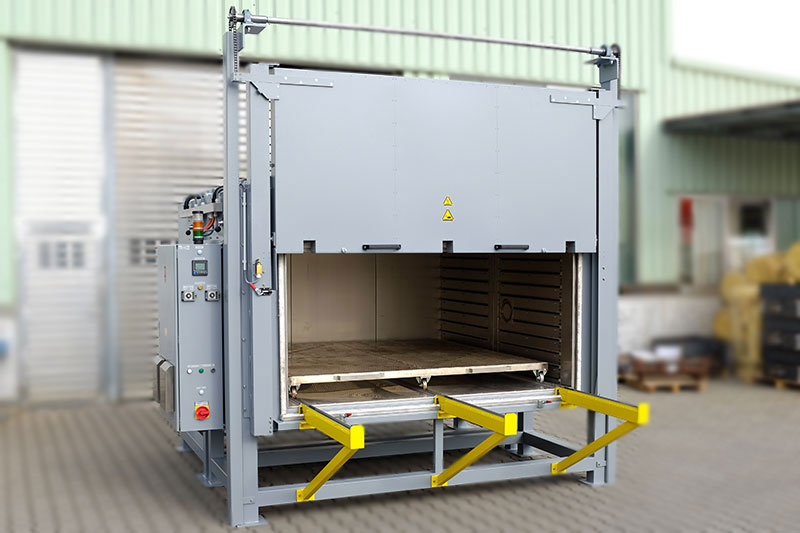

EXEMPLE 6 – JUSQU’À 300°C – 2150 X 2150 X 1000 MM
  • Article n° 2212314
  • Température d’utilisation : jusqu’à 300°C
  • Capacité de chauffe : 40 kW
  • Ventilateur d'air de circulation : 2 x 1,1 kW
  • Flux d'air : horizontal

Ce four avec portes à guillotine est utilisé pour le chauffage / séchage de composants en graphite sans solvant, découpés au jet d’eau.



Réalisation

  • Régulateur de température électronique Master Slave, régulateur de programme (Master) avec jusqu’à 8 programmes avec 16 segments chacun, régulateur de température (Slave) pour le segment du four arrière, valeur de consigne s’effectuant via l’émission de consignes par le régulateur Master
  • Dispositif de protection contre la surchauffe composé de deux contrôleurs électroniques
  • Interface RS485 avec logiciel BluControl pour une saisie des programmes facilitée
  • Voyant lumineux d’avertissement pour les messages d’état
  • Coupure automatique du chauffage dès l’ouverture de la porte
  • Ouverture de porte vers le haut facilitée par des chaînes et contrepoids avec renvois à chaînes pour synchroniser le coulissage de la porte
  • Joint circonférentiel résistant à la température pour la porte
  • Circuit de puissance : Solid State Relais

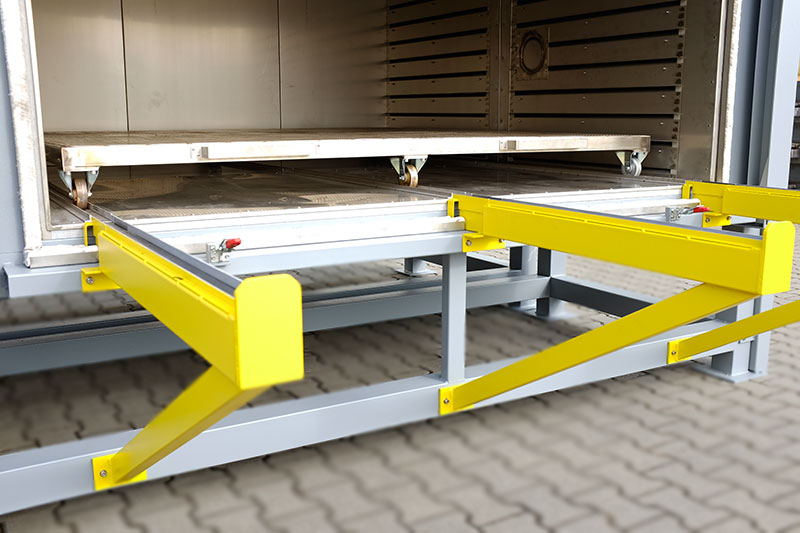

  • Chariot de chargement composé de :
    • Cadre circonférentiel rectangulaire composé de tubes en inox avec traverses avec des supports en tôle d’inox perforée (perforation 10 x 10 mm, bavure vers le bas)
    • Dimensions : 2015 x 2015 x env. 45 mm de hauteur, plus 120 mm pour les roulettes fixes en fonte
    • Charge maximale du chariot de chargement : 300kg de charge répartie
    • Bâtie du chariot de chargement adaptée au système de jet d’eau monté en série
  • Chambre intérieure en tôle acier inoxydable
  • Ouverture sur le côté droit du four pour une alimentation optionnelle en gaz
  • Flux d’air horizontal
  • Trappe d’aération sur le côté gauche intérieur pour une optimisation ultérieure de la tolérance de température
  • Degré de protection du boitier interrupteur : IP65 (ventilateur IP55)
  • Degré de protection du four (capot chauffant) : IP21

Galerie
