FOURS INDUSTRIELS ET DISPOSITIF DE PRÉCHAUFFAGE

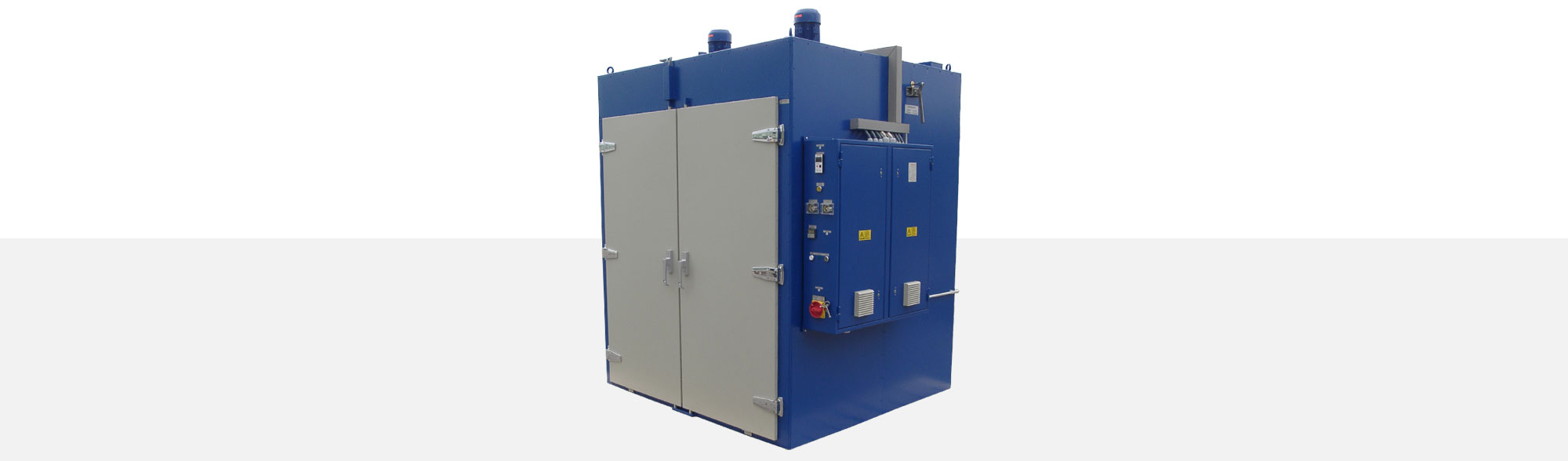

Fours à convection et à air frais avec chariot de chargement

Un chargement efficient est donné par des chariots de chargement pour un séchage par cadence pour des textiles (T-shirts, Jeans, etc.), des parts synthétiques et autres. La conception des chariots est faite selon besoin du client. Le temps de séchage peut

Domaines d'application

Les fours avec chariots de chargement sont utilisés pour un chargement efficace, par exemple pour le séchage cyclique de textiles (T-shirts, jeans, etc...), de pièces en plastique (tuyaux hydrauliques), etc...Lors de la conception du chariot de chargement, les exigences de l'application sont prises en compte. Le temps de séchage peut être programmé par une minuterie en prenant en compte la chute de température provoquée par l'ouverture des portes. L'enlèvement des chariots de chargement se fait après une signalisation sonore. En ouvrant les portes, la minuterie est remise à zéro et à la suite d'un nouveau chargement, le processus de séchage suivant démarre.

Options

  • Différentes tensions et puissances
  • Différentes température d'utilisation
  • Coloris selon demande du client, même multi-couleur
  • Etiquetage et documentation disponibles dans plusieurs langues
  • Réservoir interne en tôle d'acier galvanisé et aluminé à chaud ou en acier inoxydable
  • Tiroirs en acier inoxydable ou aluminium
  • Fonds de tiroirs en tôle perforée (perforations carrées ou rondes possibles)
  • Des racks de stockage stables/solides peuvent être fournis dans le séchoir pour les charges lourdes
  • Contrôle électronique de la température PID avec contacteur de commutation de charge ou relais statique
  • Contrôle de température avec fonction d'auto-optimisation, alarmes de processus possibles pour traitement ultérieur
  • Four à chambres multiples
  • Portes avant et arrière
  • Minuterie digitale électronique
  • Compteur d'heures d'utilisation
  • Fonction minuterie qui s'allume après écroulement du temps programmé (99h59 min max.) (sur demande, également éteinte)
  • Dispositif de commande comprenant jusqu'à 20 programmes de 16 segments chacun
  • Voyant de signal et d'alerte selon demande
  • Fenêtre de visualisation dans la porte du four pour un contrôle visuel
  • Trappe d'aération côté entrée d'air pour une optimisation ultérieure de la température
  • Réalisation avec déverrouillage intérieur de la porte et, si nécessaire, éclairage de secours supplémentaire conformément à la directive machines 2006/42/EG
  • Enregistreur multicanaux pour documenter le développement de la température
  • Interfaces selon demande du client
  • jusqu'à 350°C
    température d'utilisation
  • séchage
    par cycle
  • rationnel
    chargement
Exemple 1 - jusqu'à 170°C - 1100 x 850 x 1600 mm
Un chargement efficient est donné par des chariots de chargement pour un séchage par cadence pour des textiles (T-shirts, Jeans, etc.), des parts synthétiques et autres. La conception des chariots est faite selon besoin du client. Le temps de séchage peut



  • Article n° 1356739
  • 1100 x 850 x 1600 mm
  • (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu’à 170°C
  • Capacité de chauffe : 22,5 kW
  • Ventilateur d'air de circulation : 1,1 kW
  • Flux d'air : horizontal

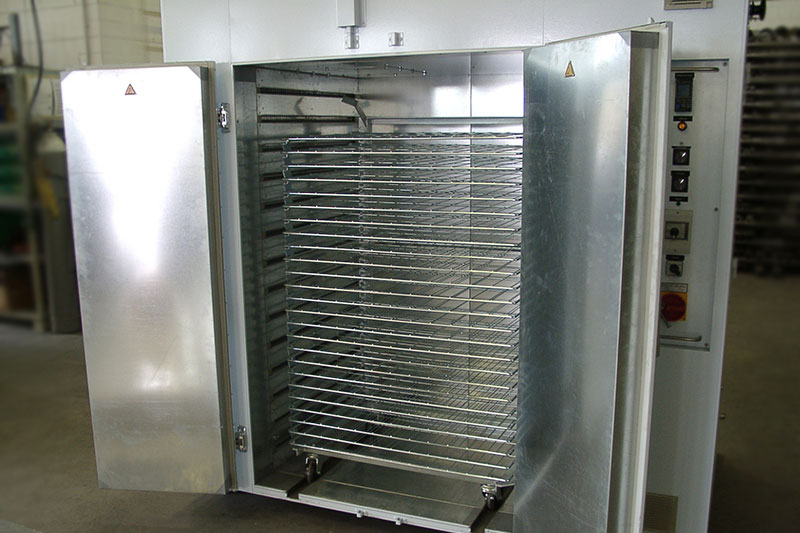

Ce four à convection et à air frais avec chariot de chargement est utilisé pour pour le séchage et la fixation des textiles floqués et des chariots à 25 plateaux, (surface d'occupation 600x 900 mm).

Réalisation

  • Contrôle électronique de la température avec protection électronique contre la surchauffe
  • Régulation de température "master slave" avec deux sondes de température pour un temps de chauffe rapide et un contrôle précis de la température dans la plage de consigne de travail
  • Contrôle du cycle de travail :
    Activation de la minuterie après avoir atteint la température de travail
    Signal sonore après l'expiration du temps de séchage programmé
    A l'ouverture de porte, le signal sonore s'éteint et la minuterie se remet à zéro
    Raccordement automatique de l'air frais réglé par le temps et la température

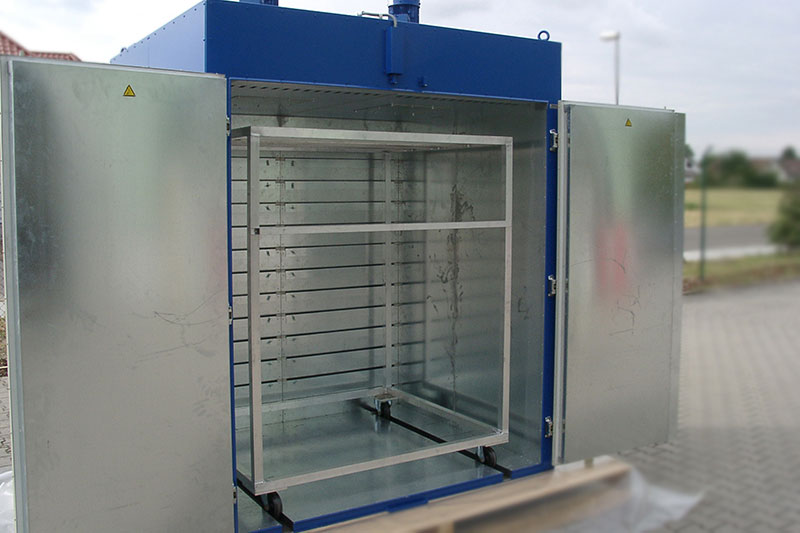

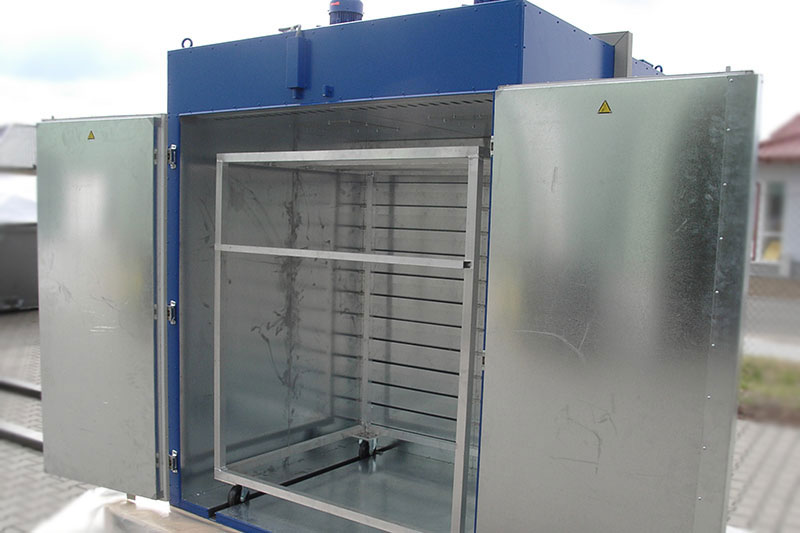

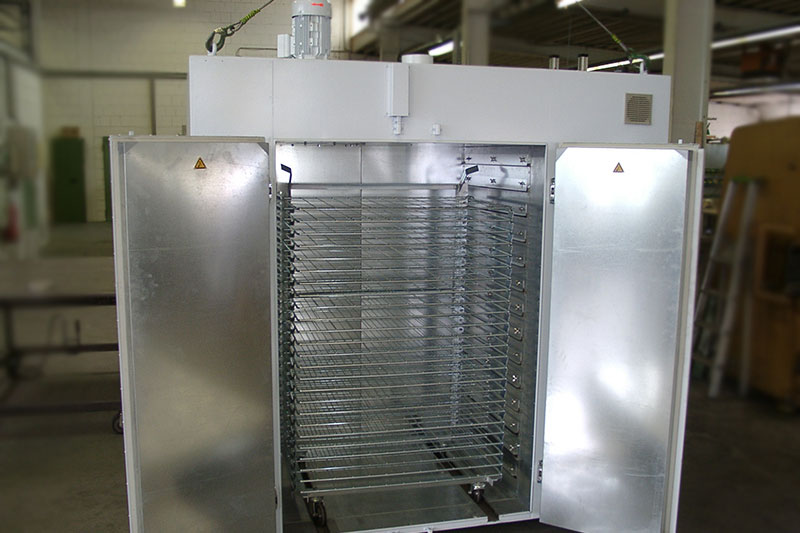

  • Chariots avec niveaux relevables
  • Réservoir interne en tôle d’acier galvanisé
  • Circuit de charge : relais statique
  • Trappe d'aération sur la paroi latérale intérieure pour une optimisation ultérieure de la tolérance de température
  • 100 mm d'isolation pour réduire les pertes de chaleur

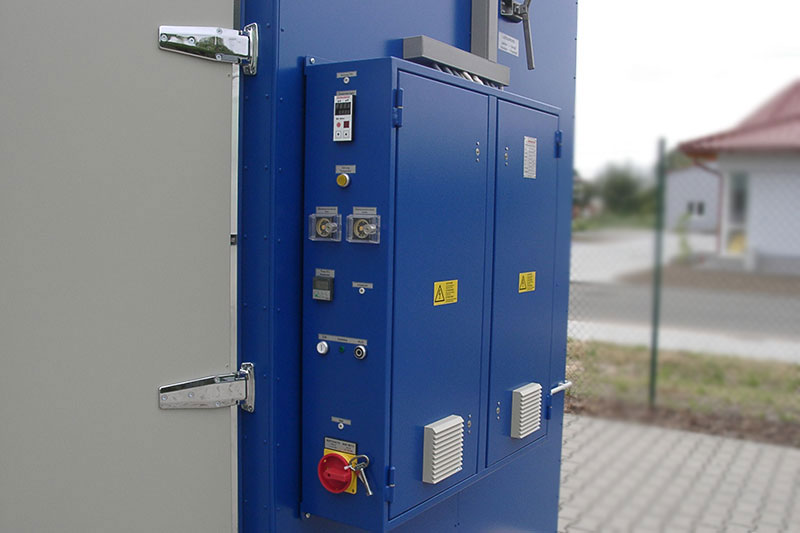

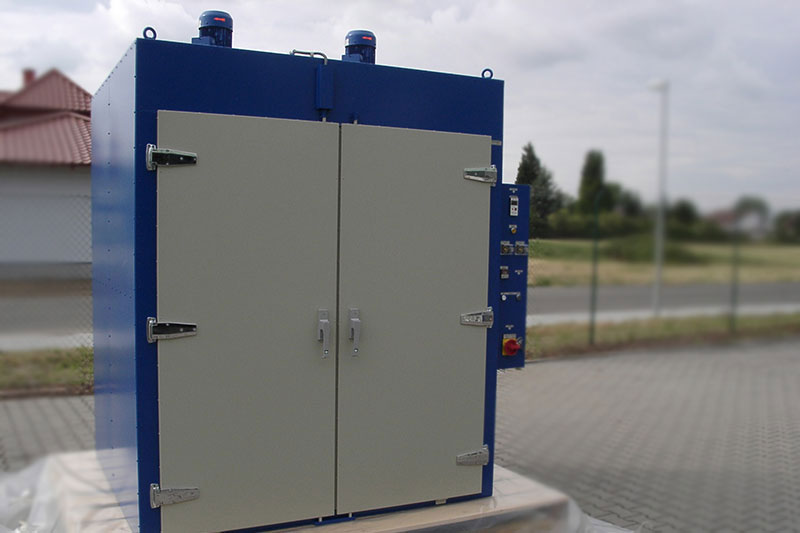

  • Coloris : structure gris RAL 7032 / bleu gentiane RAL 5010

Galerie

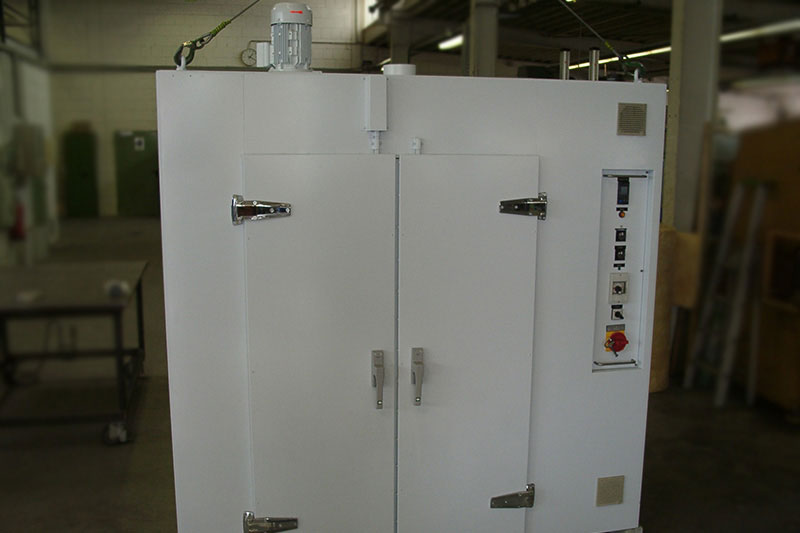

Exemple 2 - jusqu'à 160°C - 1650 x 1300 x 1850 mm
Un chargement efficient est donné par des chariots de chargement pour un séchage par cadence pour des textiles (T-shirts, Jeans, etc.), des parts synthétiques et autres. La conception des chariots est faite selon besoin du client. Le temps de séchage peut



  • Article n° 1366490
  • 1650 x 1300 x 1850 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 160°C
  • Capacité de chauffe : 30 kW
  • Ventilateur d'air de circulation : 2 x 1,1 kW
  • Flux d'air : vertical

Ce four à convection et à air frais avec chariot de chargement est utilisé pour sécher et fixer des pantalons et des vestes traités avec des peintures sans solvant.

Réalisation

  • Contrôle électronique de la température avec deux contrôleurs électroniques de protection contre les températures excessives
  • Contrôle du cycle de travail :
    Activation de la minuterie après avoir atteint la température de travail
    Signal sonore après l'expiration du temps de séchage programmé
    A l'ouverture de porte, le signal sonore s'éteint et la minuterie se remet à zéro

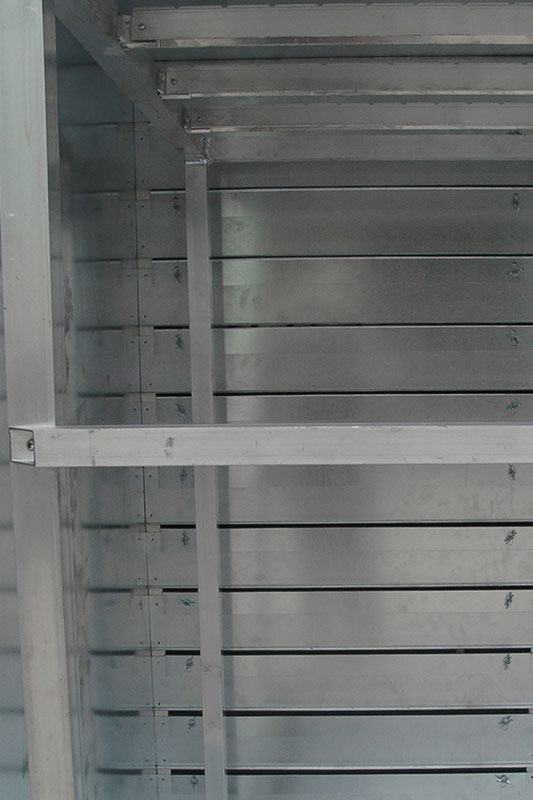

  • Chariot de chargement en tube d'aluminium profilé avec crochets pour les cintres des pantalons et vestes. Des échancrures évitent que les cintres ne se déplacent.
  • Réservoir interne en tôle d’acier galvanisé
  • Circuit de charge : relais statique
  • Trappe d'aération sur la paroi arrière intérieure pour une optimisation ultérieure de la tolérance de température
  • 100 mm d'isolation pour réduire les pertes de chaleur
  • Coloris : structure gris RAL 7032 / bleu gentiane RAL 5010

Galerie

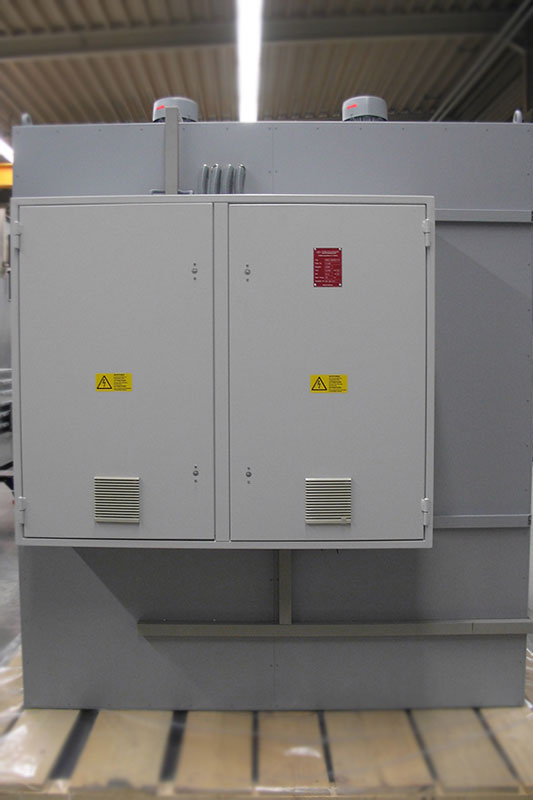

Exemple 3 - jusqu'à 70°C - 800 x 1600 x 1600 mm
Un chargement efficient est donné par des chariots de chargement pour un séchage par cadence pour des textiles (T-shirts, Jeans, etc.), des parts synthétiques et autres. La conception des chariots est faite selon besoin du client. Le temps de séchage peut



  • Article n° 2010457
  • 2 chambres de chacune
    800 x 1600 x 1600 mm
    (largeur x profondeur x hauteur)
  • Température d'utilisation : jusqu'à 70°C
  • Capacité de chauffe : 18 kW

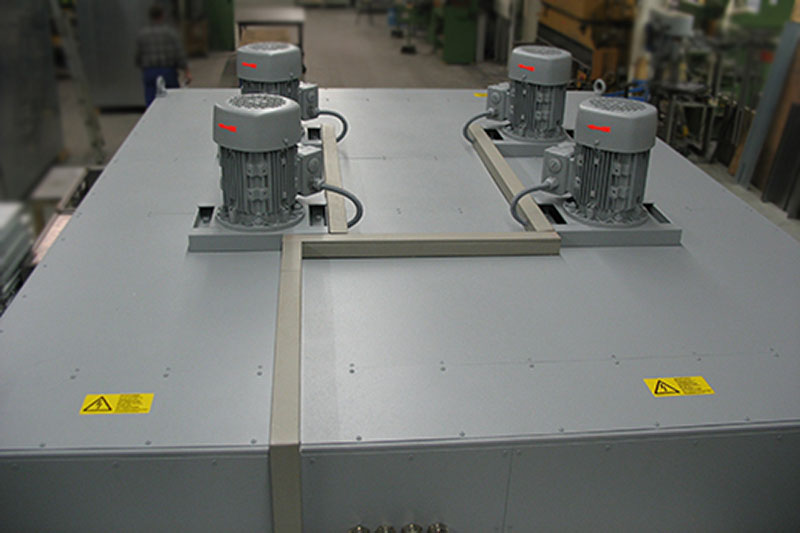

  • Ventilateur d'air de circulation : 4 x 1,1 kW
  • Flux d'air : horizontal

Ce four à convection et à air frais avec chariot de chargement est utilisé pour chauffer des canettes en aluminium de 33 centilitres non consignées. L’étanchéité des cannettes est testée sous l'influence de température. Les cannettes sont remplies avec des liquides non inflammables et non-explosifs.

Réalisation

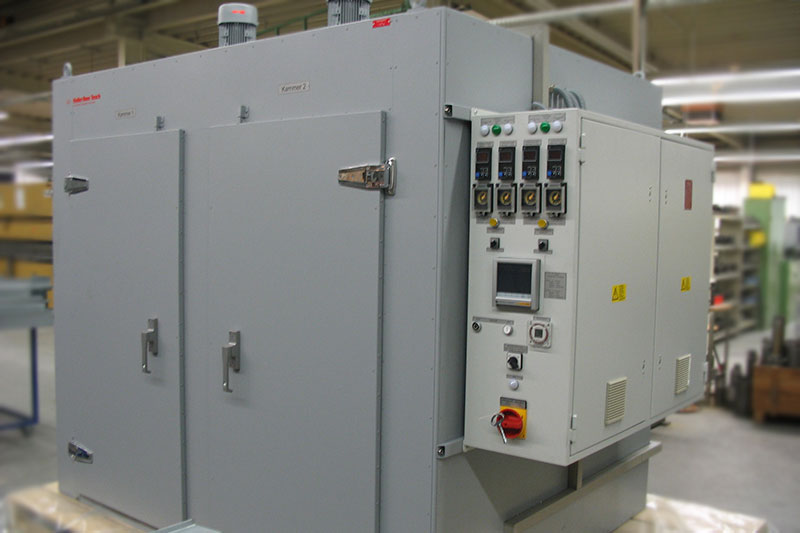

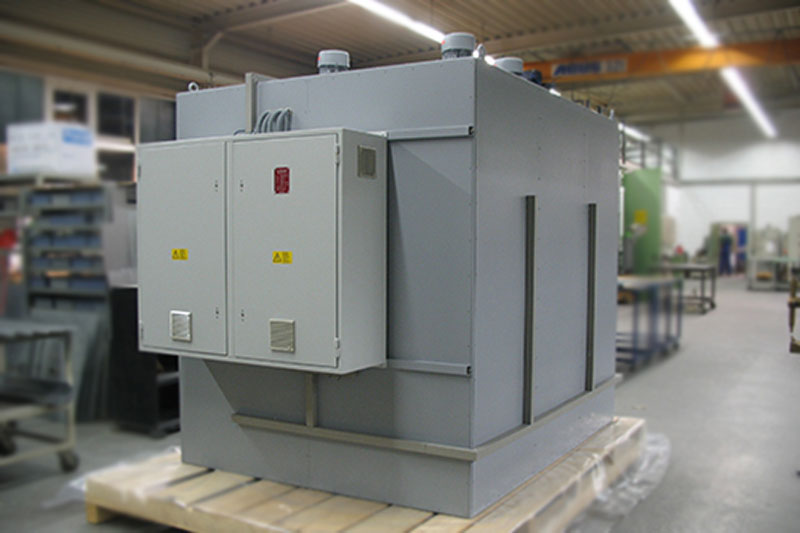

  • Four composé de deux chambres disposées côte à côte et contrôlables séparément
  • Contrôle de la température à trois zones avec contrôleurs électroniques de protection contre les excès de température
  • Enregistreurs graphiques à 6 canaux pour la température intérieure et la température du produit (capteur manuel) afin de documenter le processus de séchage
  • Chariot de chargement en tube d'acier profilé peint en gris fenêtre RAL 7040 pour 24 plateaux. Chaque plateau contient 21 canettes en aluminium.
    Avec huit paires de supports en acier inoxydable, supports pour trois plateaux par niveau
    Avec deux roulettes fixes et deux roulettes pivotantes Ø 125 mm
  • Circuit de charge : relais statique
  • Trappe d'aération sur la paroi latérale intérieure pour une optimisation ultérieure de la tolérance de température
  • 60 mm d'isolation pour réduire les pertes de chaleur
  • Coloris : structure gris fenêtre RAL 7040 / gris clair RAL 7035

Galerie
