CARTOUCHES CHAUFFANTES

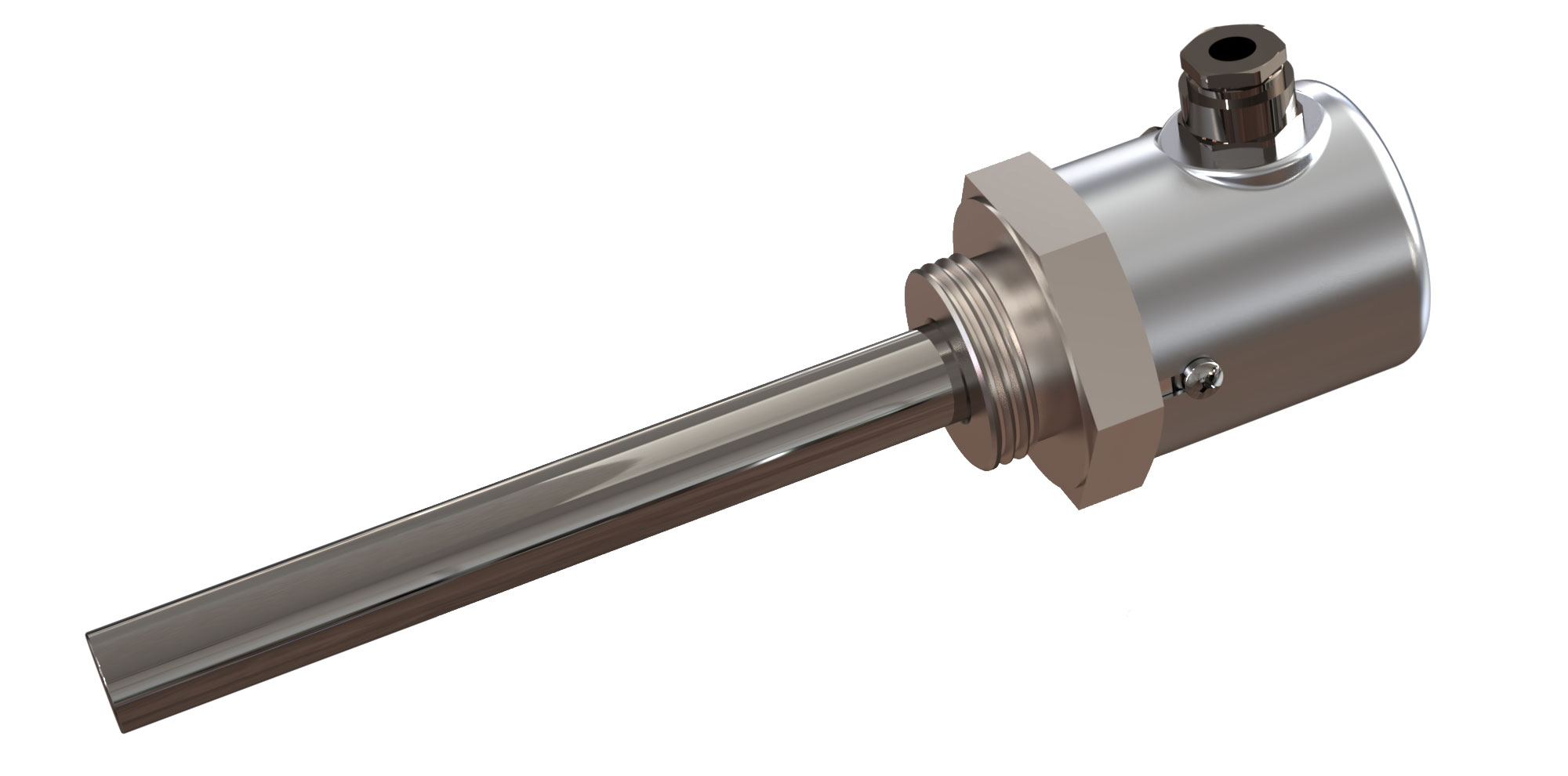

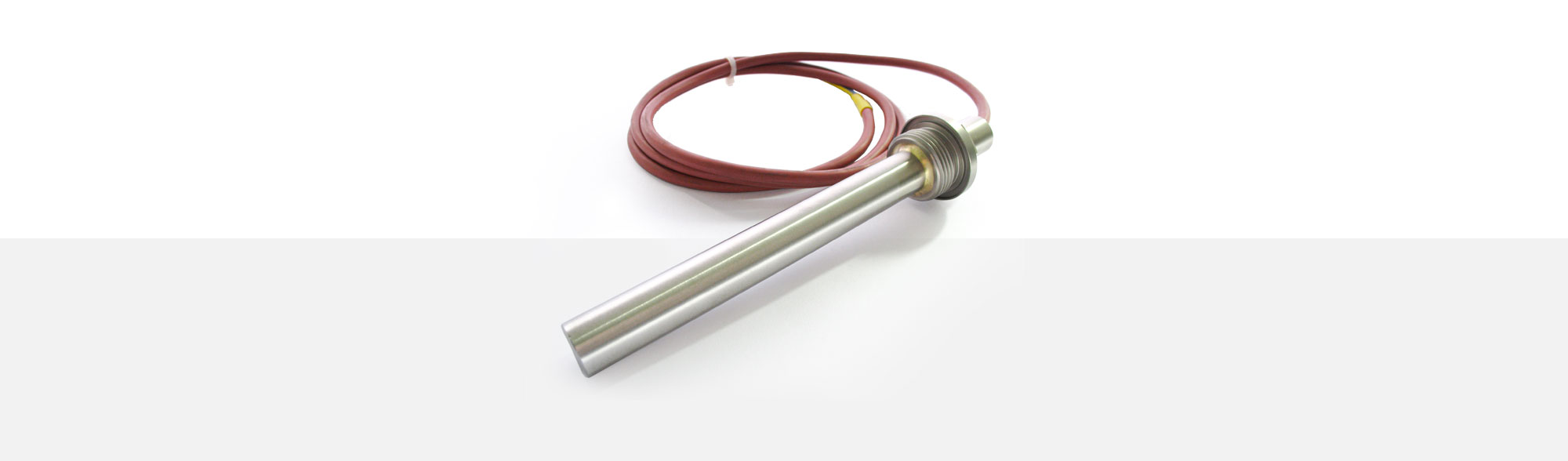

Type EP - Cartouches chauffantes à visser

Domaines d'applications

Les cartouches chauffantes sont utilisées principalement dans le chauffage d'outillage, les matrices, les canaux chauds, dans la construction de machines spéciales, changeurs de filtres et dispositifs de filtration.

Dans l'industrie de la transformation des polymères, elles trouvent leur utilisation sur les machines d'emballage et pour le chauffage de l'air (sur demande).

Options

  • Autres dimensions (diamètre et longueur)
  • Autres tensions et/ou puissances
  • Autres types et longueurs de câble
  • Tolérance ± 5 % sur demande
  • Avec connecteur à broches ou câble sous tresse métallique
  • Avec boitier de connexion
  • Avec raccords filetés
  • Avec chauffage différé selon utilisation spécifique (ou standard KIT)
  • Avec contrôle multi-zones
  • Avec thermocouple incorporé à partir de Ø 6,5 mm
  • Sorties par câbles avec multiples prises
Exécutions possibles A BA SV V WAL
Filetage jusqu’à
G 3/8"		 Filetage en laiton ou inox
Matière capot - Inox Aluminium Aluminium Capot standard alu (peint)
Joint cuivre - - - - -
Protection IP 00 IP 50 IP 40 IP 50 IP 65
Sortie 1,000 mm fibre
de verre isolée		 Serre câble
Sorties suivant demande du client		 Avec serre câble
Etanche à l'eau
Sorties suivant demande du
client
Autres     Thermostat
ou réglage
3 positions



  • jusqu'à 750°C
    température d'utilisation
  • puissance spécifique 20W/cm²
    à la surface de l'élément

TYPE EP - CARTOUCHES CHAUFFANTES À VISSER

Exécutions possibles

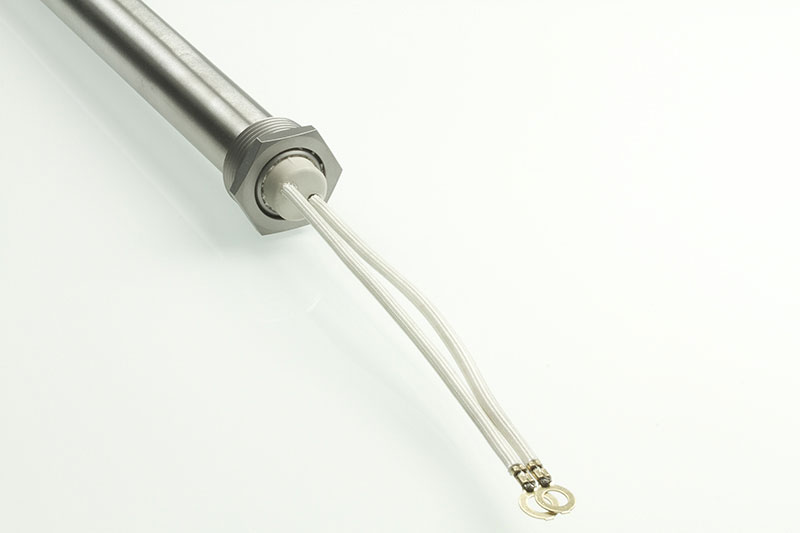

  • Exécution A: laiton ou filetage inox, sortie 1000 mm sous revêtement soie de verre, Protection IP00
    Exécution A : laiton ou filetage inox, sortie 1000 mm sous revêtement soie de verre, protection IP 00

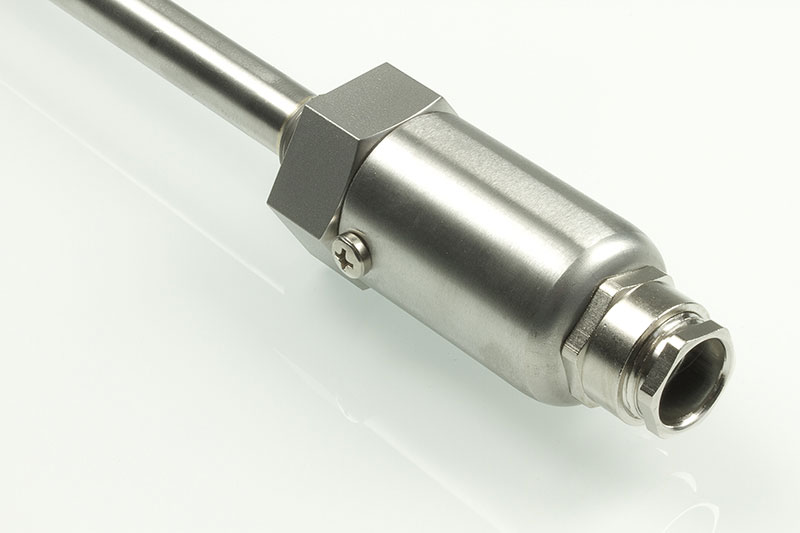

  • Exécution BA: avec revêtment en inox, serre câble avec terre, Protection IP50
    Exécution BA : avec revêtement en inox, serre câble avec terre, protection IP 50

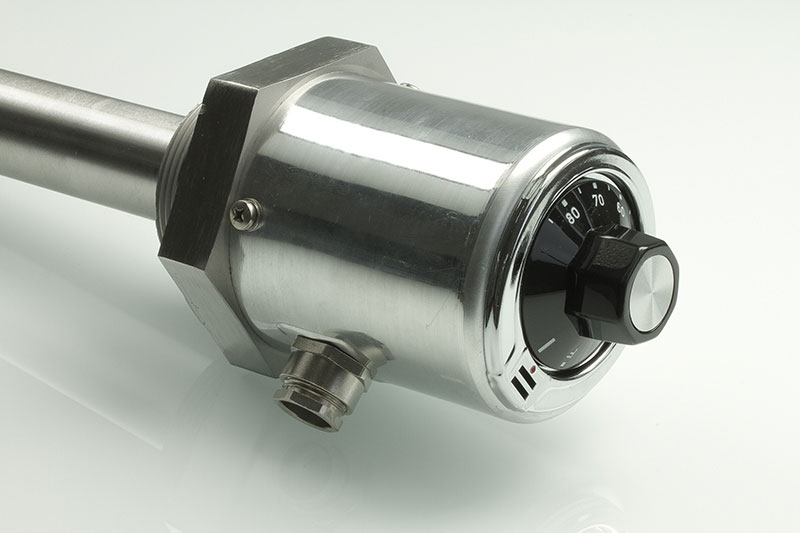

  • Exécution SV: avec raccord fileté, cloche Alu (peinte),thermostat de reglage 3 positions, protection IP40
    Exécution SV : avec raccord fileté, cloche en aluminium (peinte), thermostat de réglage avec 3 positions, protection IP 40

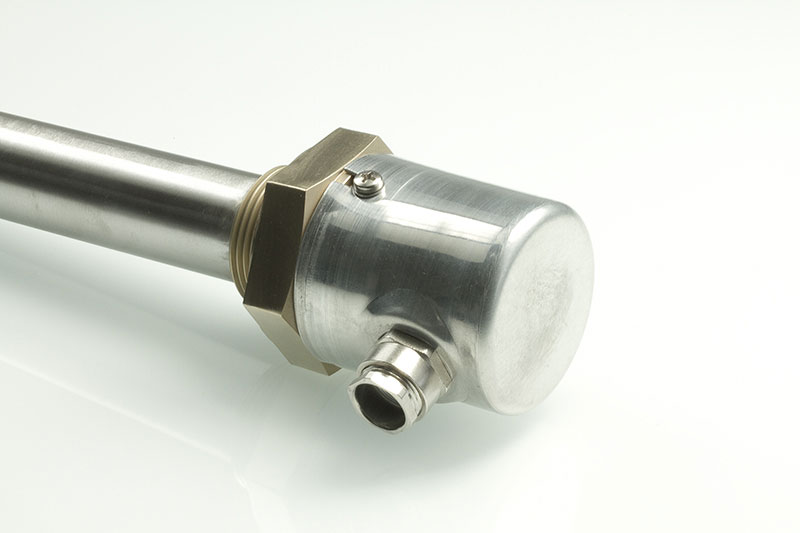

  • Exécution V: avec raccord fileté, cloche Alu (peinte),protection IP50
    Exécution V : avec raccord fileté, cloche en aluminium (peinte), protection IP 50

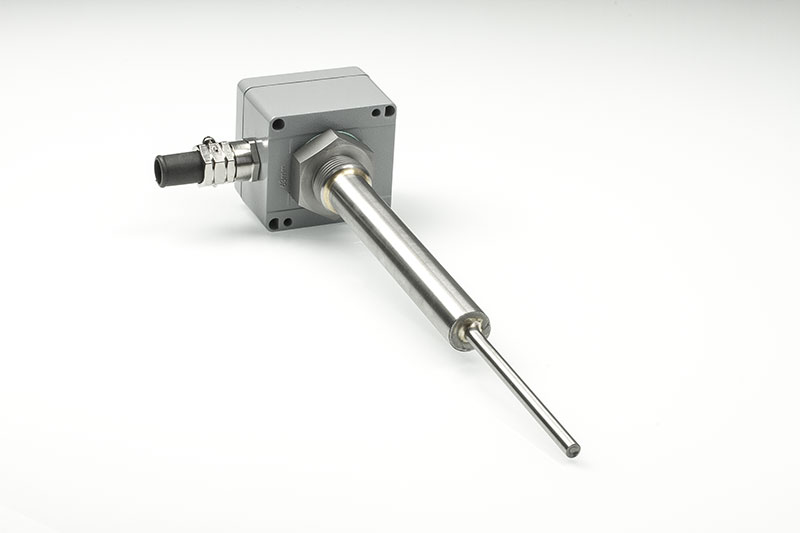

  • Exécution N: Capot standard Alu (peint) avec raccord fileté étanche à l'eau, Protection IP65
    Exécution N : capot standard en aluminium (peint) avec raccord fileté étanche à l'eau, protection IP 65
Moyenne W/cm²
Eau ou base aqueuse, statique 6 - 8
Eau ou base aqueuse, légèrement agité 10
Huile liquide, par exemple caloporteur 1,5 - 3,6
Huile visqueuse 1 - 1,8
Substances visqueuses 1 - 1,5
Air immobile
température ambiante ≈ 20°C 1,5 - 3
température ambiante ≈ 100°C 1,5 - 2,5
Air en mouvement ≈ 3m/s
température de l'air ≈ 200°C 1,5 - 3
température de l'air ≈ 400°C 1,5 - 2,5
Air en mouvement ≈ 10m/s
température de l'air ≈ 200°C 4 - 5
température de l'air ≈ 400°C 4 - 4,5
Corps solides, par exemple coulés en métal léger 6
