SONDES DE SURFACE POUR OUTILLAGE

type PWF 13

Domaines d'applications

Les sondes de surface sont utilisés pour mesurer la température sur des surfaces rondes et planes. La bague en laiton de dimensions Ø 16 / 7 x 8 / 10 mm a une sortie de sonde de 30° sur le côté. Au centre se trouve un perçage de Ø 4,3 mm qui sert à la fixation d'une vis centrale M4. Le passage entre le câble de compensation et le tube de protection est déchargé de traction conique. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.

Elément de mesurage PT100 selon DIN EN 60751 – classe B
Version standard avec circuit à 2 fils
Température d'utilisation : jusqu'à 260°C
Soudure chaude isolée de la masse
Bague du capteur : Ø 16/7 x 8/10 mm
60 mm de gaine en soie de verre comme protection anti-courbure

jusqu'à 260°C
température d'utilisation
Ø 16/7 x 8/10 mm
bague du capteur
60 mm gaine en soie de
verre comme protection anti-courbure

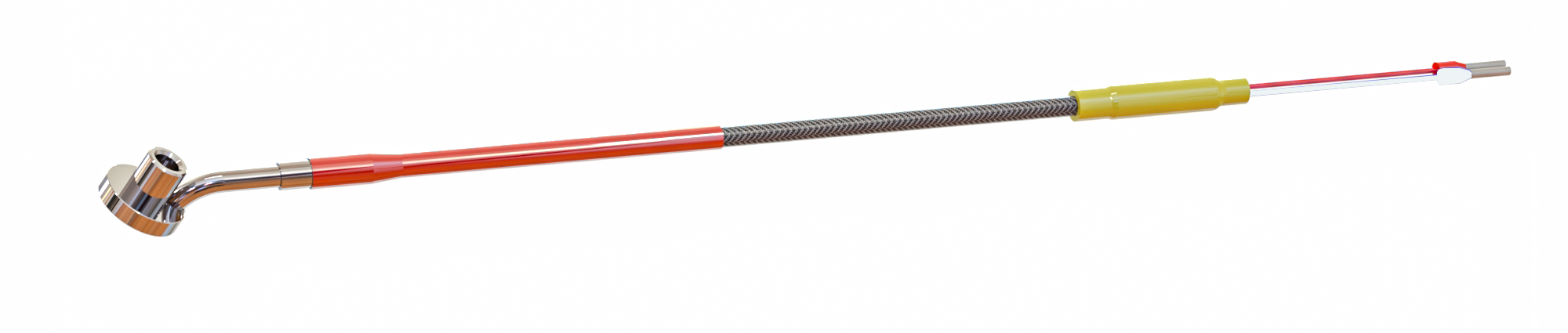

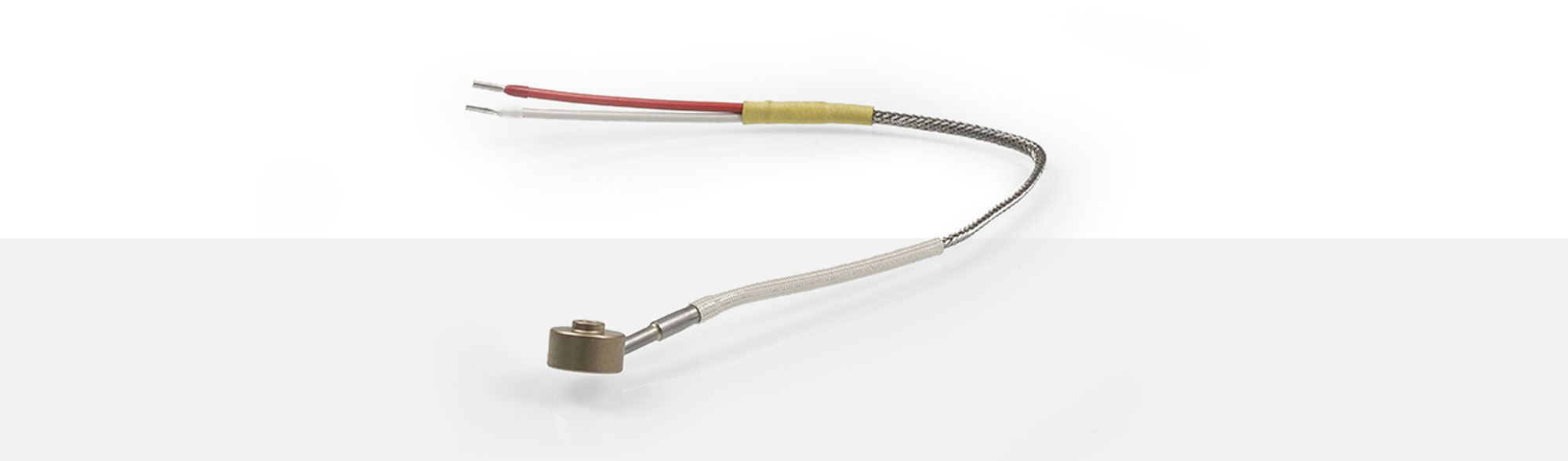

Sonde de température type PWF 13

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 13. D'autres sont disponibles sur demande.

Article	Section transversale	Température d'utilisation	Diamètre extérieur
1308376	2 x 0,22 mm² Cuivre étamé	- 50°C jusqu'à + 350°C	3,50 ± 0,15 mm
1201352	2 x 0,38 mm² Cuivre nickelé	- 50°C jusqu'à + 260°C	3,45 x 1,95 mm
1340642	3 x 0,25 mm² Cuivre étamé	- 60°C jusqu'à + 260°C	3,40 ± 0,15 mm
