SONDES DE SURFACE POUR OUTILLAGE

type PWF SP

Domaines d'applications

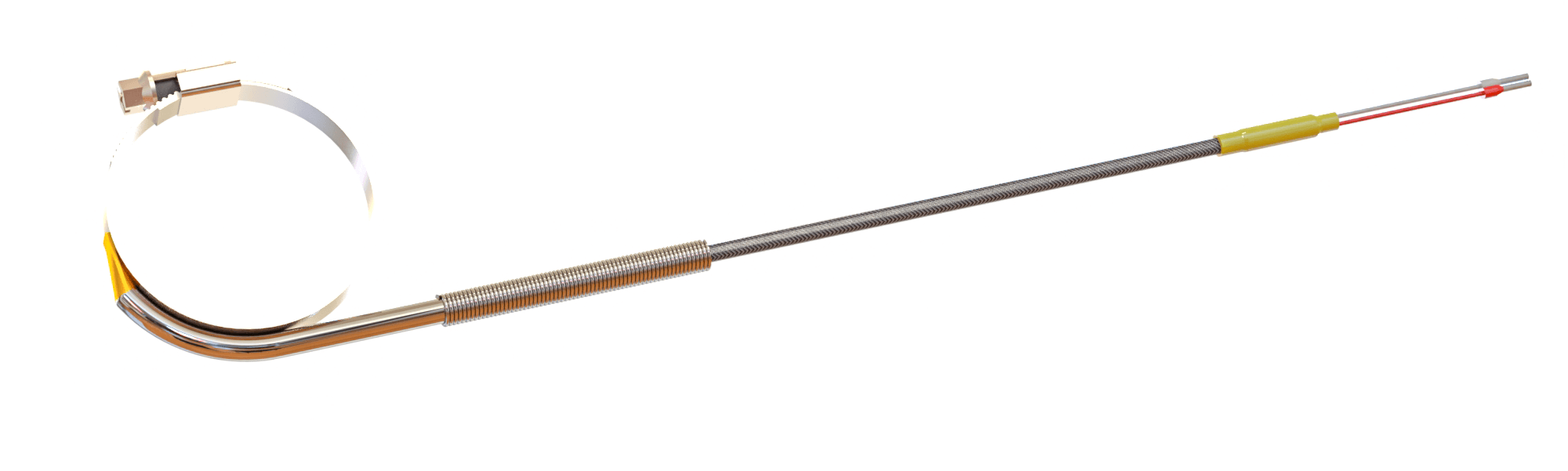

Les sondes de surface sont utilisés pour mesurer la température sur des surfaces rondes et planes. Le sonde de température est vissée sur le cylindre comme un collier de serrage. Pour les colliers de serrage, on utilise des colliers à vis sans fin selon la norme DIN 3017. La bande et le boîtier sont en matériau 1.4016 et la vis en acier galvanisé avec empreinte cruciforme. Nos tailles standards sont de Ø 12 – 22 mm jusqu'à Ø 90 – 110 mm avec une largeur de 9 mm et de Ø 100 – 120 mm avec une largeur de 12 mm. Une version entièrement faite en inox 1.4301 est également possible. La sonde est soudée par points à 90° de la vis et brasée. Le passage entre le tube et le câble de compensation est déchargé de traction conique. Le ressort de courbure de Ø 8 x 65mm sert de protection mécanique. Des sorties radiales sont également disponibles.

  • Elément de mesure PT100 selon DIN EN 60751 – classe B
  • Version standard avec circuit à 2 fils
  • Température d'utilisation : jusqu'à 260°C
  • Soudure chaude isolée de la masse
  • Plage de serrage selon le tableau
  • Ressort de courbure Ø 8 x 65 mm
  • jusqu'à 300°C
    température d'utilisation
  • plage de serrage suivant
    tableau
  • Ø 8 x 65 mm ressort
    de courbure

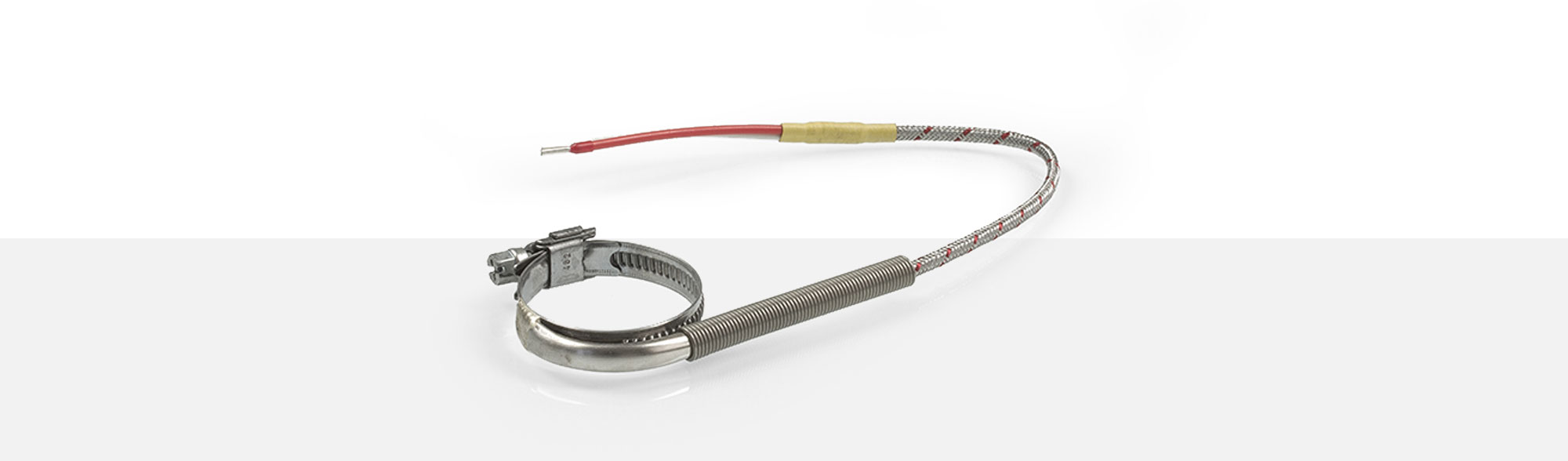

Sonde de température type PWF SP

    Miniature - Fiches rondes avec connexion à visser

    2-pôles Fiche mâle T3200 Article n°1200716
      Fiche femelle T3201 Article n°1200721





    3-pôles Fiche mâle T3260 Article n°1201415
      Fiche femelle T3261 Article n°1200722



    4-pôles Fiche mâle T3300 Article n°1103624
      Fiche femelle T3301 Article n°1200723

    Fiches rondes avec connexion à visser

    3-pôles Fiche mâle T3079 Article n°1103631
      Fiche femelle T3080 Article n°1200749





    5-pôles Fiche mâle T3083 Article n°1103635
      Fiche femelle T3084 Article n°1200750



    Fiches rondes avec connexion à baïonnette

    3-pôles Fiche mâle T3008 Article n°1103627





    5-pôles Fiche mâle T3012 Article n°1119173



    Miniature - Fiches de raccordement

    Lemo Ø max. câble en mm
      Taille 0S 1S 2S 3S
      Fiche femelle standard 3,7 4,2 4,2 4,2
      Socle de montage
      Fiche mâle standard 3,7 4,2 4,2 4,2

    Tableau des plages de serrage

                   Plage de serrage                             Largeur                               Plage de serrage                              Largeur
    12 - 22 mm 9 mm 80 - 100 mm 9 mm
    16 - 27 mm 9 mm 90 - 110 mm 9 mm
    20 - 32 mm 9 mm 100 - 120 mm 12 mm
    25 - 40 mm 9 mm 110 - 130 mm 12 mm
    32 - 50 mm 9 mm 120 - 140 mm 12 mm
    40 - 60 mm 9 mm 130 - 150 mm 12 mm
    50 - 70 mm 9 mm 140 - 160 mm 12 mm
    60 - 80 mm 9 mm 150 - 170 mm 12 mm
    70 - 90 mm 9 mm
