SONDES À VISSER

type PWF 84

Domaines d'applications

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La sonde PWF 84 est composée d'une vis de machine M8 x 16 en acier affiné avec une surface de mesure plane et une ouverture de clé de 13. Le passage entre la sonde et le câble de compensation est déchargé de traction conique. Un ressort de Ø 8 x 65 mm est utilisé comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

Elément de mesure PT100 selon DIN EN 60751 – classe B
Version standard avec circuit à 2 fils
Température d'utilisation : jusqu'à 260°C
Soudure chaude isolée de la masse
Vis de machine :
M8 x 16 mm – plane – clé de 13
Ressort de Ø 8 x 65 mm

jusqu'à 260°C
température d'utilisation
M8 x 16 mm
vis de machine
Ø 8 x 65 mm
ressort de courbure

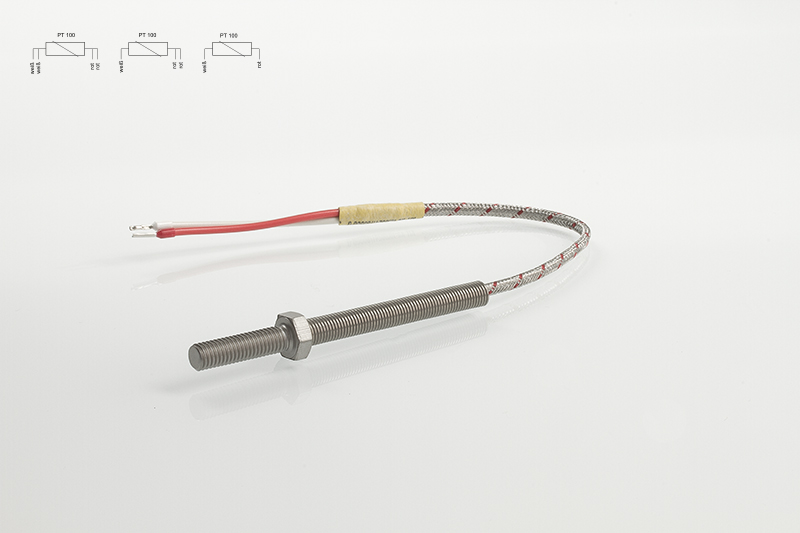

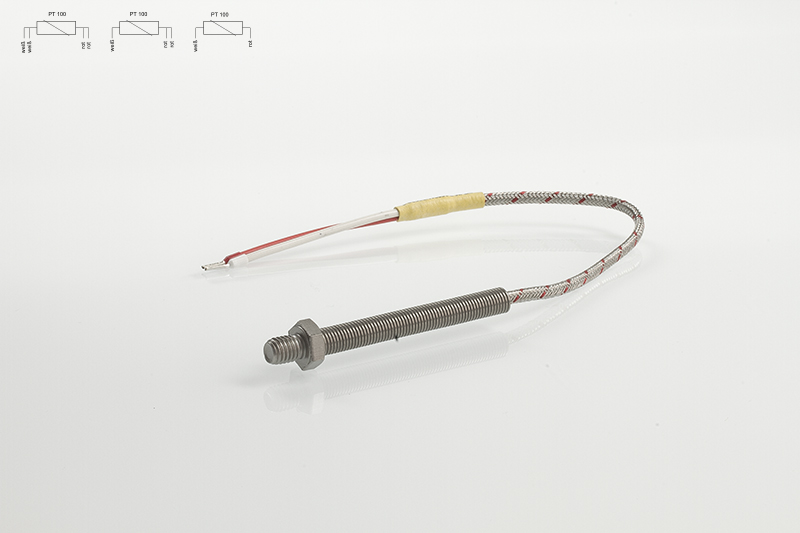

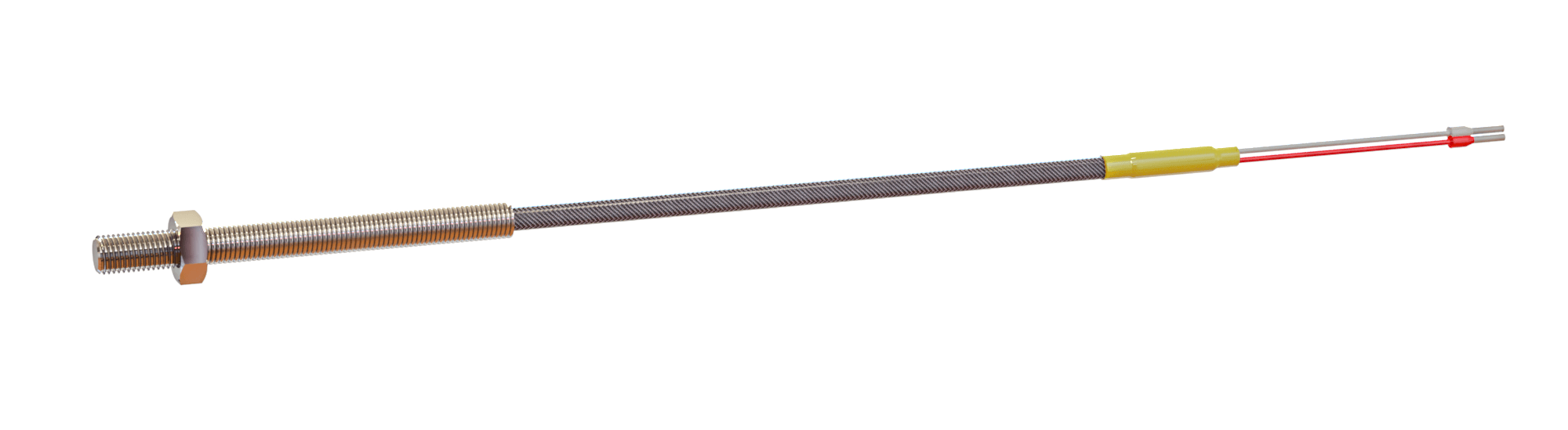

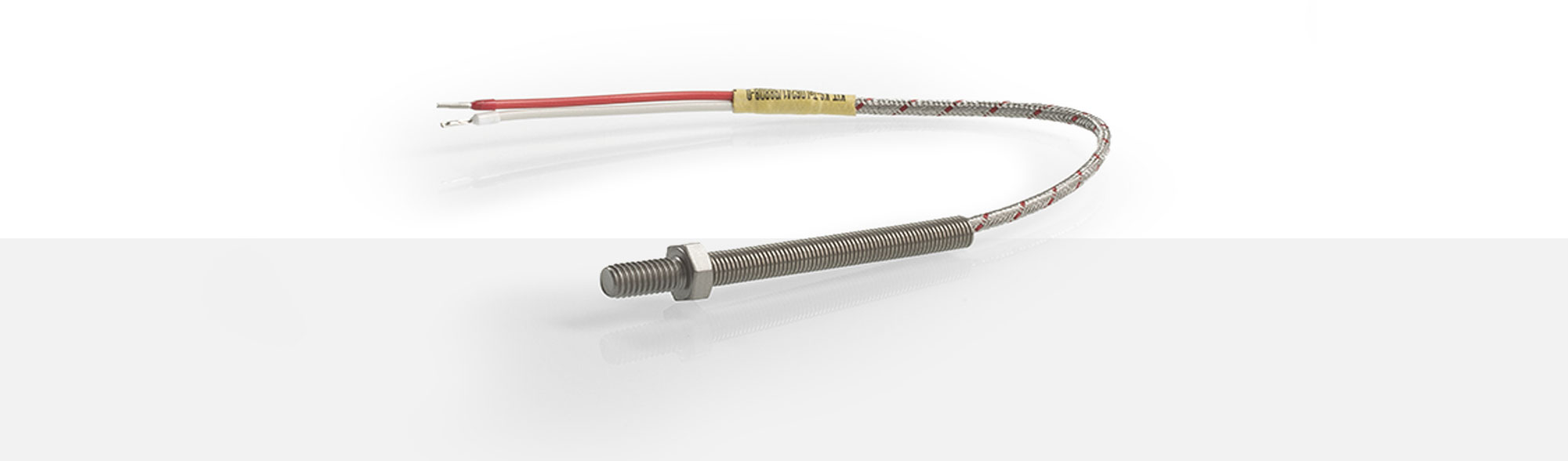

Sonde de température type PWF 84

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 84. D'autres sont disponibles sur demande.

Article	Section transversale	Température d'utilisation	Diamètre extérieur
1308376	2 x 0,22 mm² Cuivre étamé	- 50°C jusqu'à + 350°C	3,50 ± 0,15 mm
1201354	2 x 0,35 mm² Cuivre nickelé	- 50°C jusqu'à + 260°C	4,6 x 2,8 mm
1340642	3 x 0,25 mm² Cuivre étamé	- 60°C jusqu'à + 260°C	3,40 ± 0,15 mm
1266897	4 x 0,18 mm² Cuivre nickelé	- 50°C jusqu'à + 260°C	3,90 ± 0,15 mm
1307789	4 x 0,22 mm² Cuivre étamé	- 50°C jusqu'à + 350°C	4,00 ± 0,15 mm
1307865	4 x 0,25 mm² Cuivre étamé	- 25°C jusqu'à + 180°C	4,50 ± 0,15 mm
