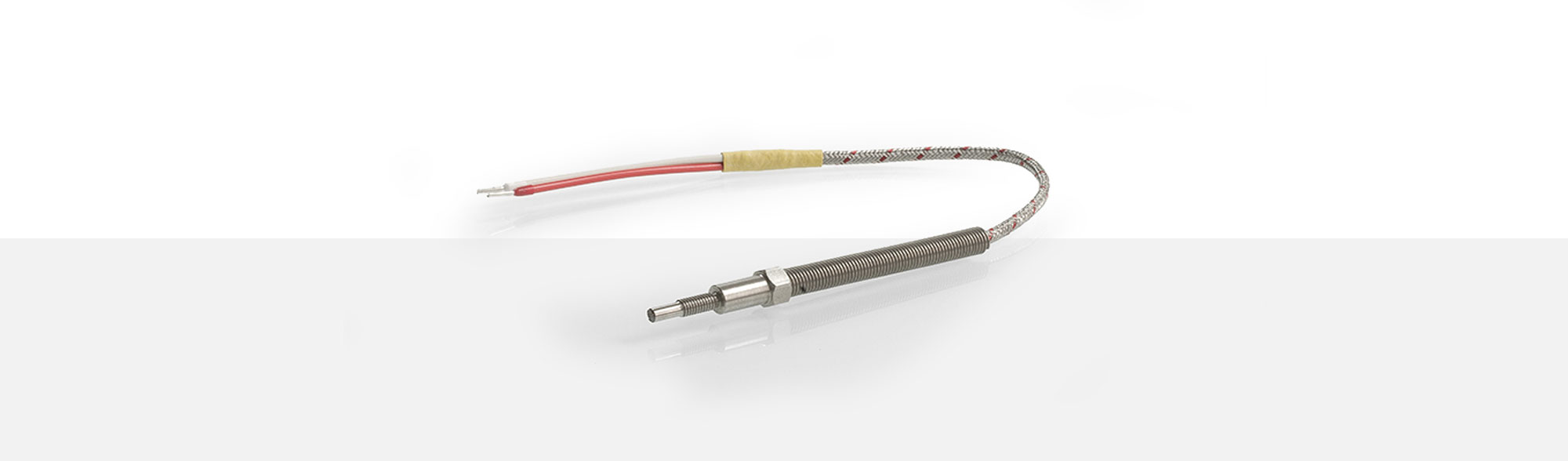

SONDES À VISSER

type PWF 73

Domaines d'applications

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La longueur de vissage de la sonde PWF 73 est de 19 mm. La surface plane de la sonde de Ø 3,8 x 8 mm est suivie d'un filetage M5 d'une longueur de 11 mm. La longueur totale de la sonde est de 38 mm à l'extrémité de laquelle se trouve une ouverture de clé de 10 pour faciliter le montage. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

Elément de mesure PT100 selon DIN EN 60751 – classe B
Version standard avec circuit à 2 fils
Température d'utilisation : jusqu'à 260°C
Soudure chaude isolée de la masse
Pointe de la sonde :
Ø 3,8 x 8 mm avec filetage M5 x 11 mm de long
Ressort de courbure Ø 8 x 65 mm

jusqu'à 260°C
température d'utilisation
Ø 3,8 x 8 mm
pointe de la sonde
M5 x 11 mm
raccord à vis fileté

Sonde de température type PWF 73

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 73. D'autres sont disponibles sur demande.

Article	Section transversale	Température d'utilisation	Diamètre extérieur
1308376	2 x 0,22 mm² Cuivre étamé	- 50°C jusqu'à + 350°C	3,50 ± 0,15 mm
1258824	2 x 0,25 mm² Cuivre étamé	- 50°C jusqu'à + 260°C	3,30 ± 0,10 mm
1201352	2 x 0,38 mm² Cuivre nickelé	- 50°C jusqu'à + 260°C	3,45 x 1,95 mm
1340642	3 x 0,25 mm² Cuivre étamé	- 6 °C jusqu'à + 260°C	3,40 ± 0,15 mm
