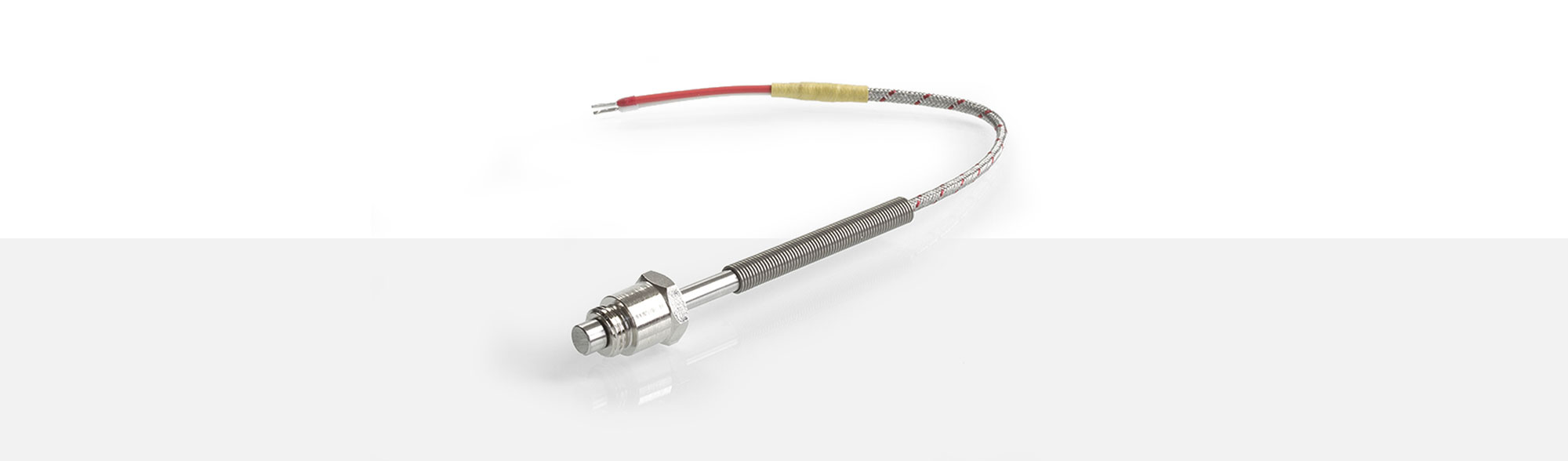

type PWF 60

Domaines d'applications

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La sonde PWF 60 peut être montée sans que le câble ne soit tordu. Le raccord à vis G ¼” avec sa clé de 17 mm est vissé dans le trou de filetage et presse la surface plane de la sonde sur la pièce à mesurer. Le passage entre la sonde et le câble de compensation est déchargé de traction conique. Un ressort de Ø 8 x 65 mm est utilisé comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

• Elément de mesure PT100 selon DIN EN 60751 – classe B
• Version standard avec circuit à 2 fils
• Température d'utilisation : jusqu'à 260°C
• Soudure chaude isolée de la masse
• Pointe de la sonde :
  Ø 8 x 5 mm - plane
• Raccord à vis avec filetage G¼”
