type PWF 12

Domaines d'applications

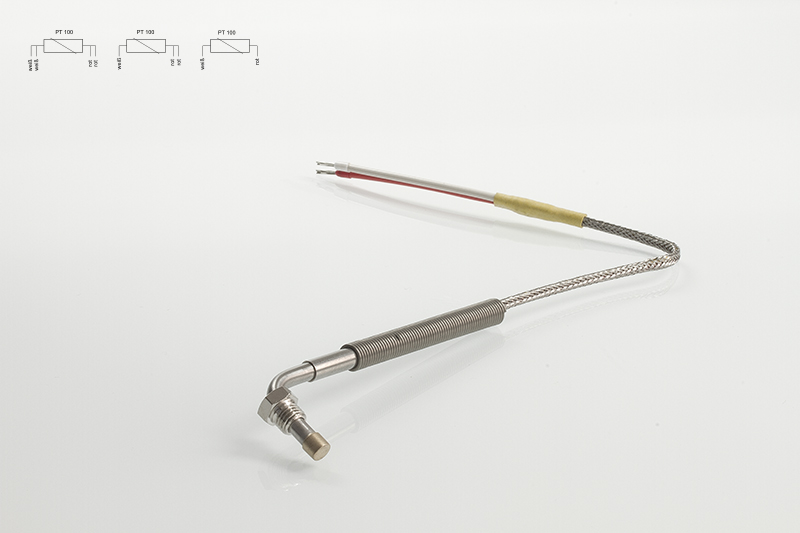

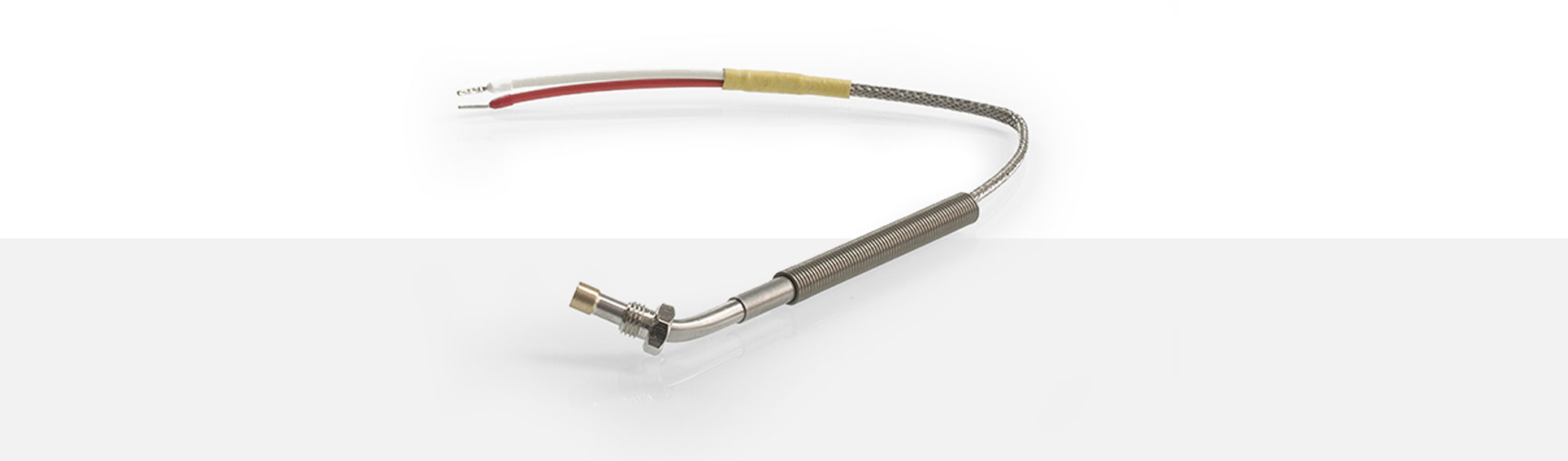

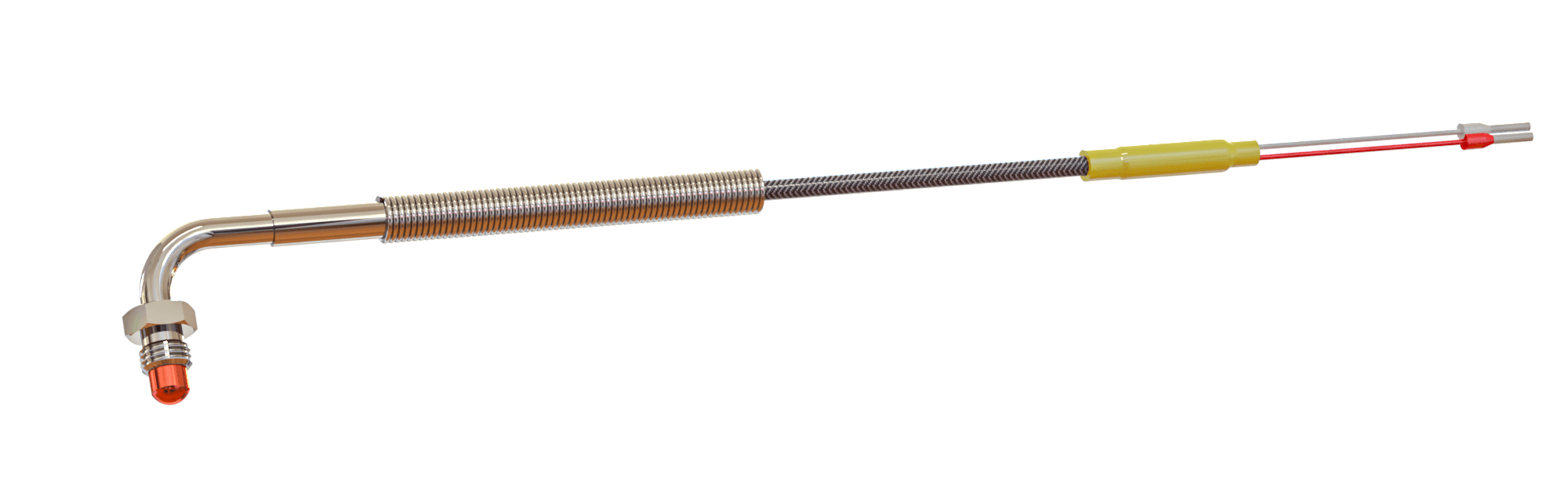

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La sonde PWF 12 est une petite sonde cylindrique angulaire avec une pointe plane de Ø 6 x 5 mm e est inclinée à 63° après 20 mm. Le raccord à vis fileté M8 x 1 a une longueur de 6/10 mm et une ouverture de clé de 10 mm. Le passage entre la sonde et le câble de compensation est déchargé de traction conique. Un ressort de Ø 8 x 65 mm est utilisé comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.

• Elément de mesure PT100 selon DIN EN 60751 – classe B
• Version standard avec circuit à 2 fils
• Température d'utilisation : jusqu'à 260°C
• Soudure chaude isolée de la masse
• Pointe de la sonde :
  Ø 6 x 5,0 mm – plane
• Raccord fileté M8 x 1 - longueur 10 mm
