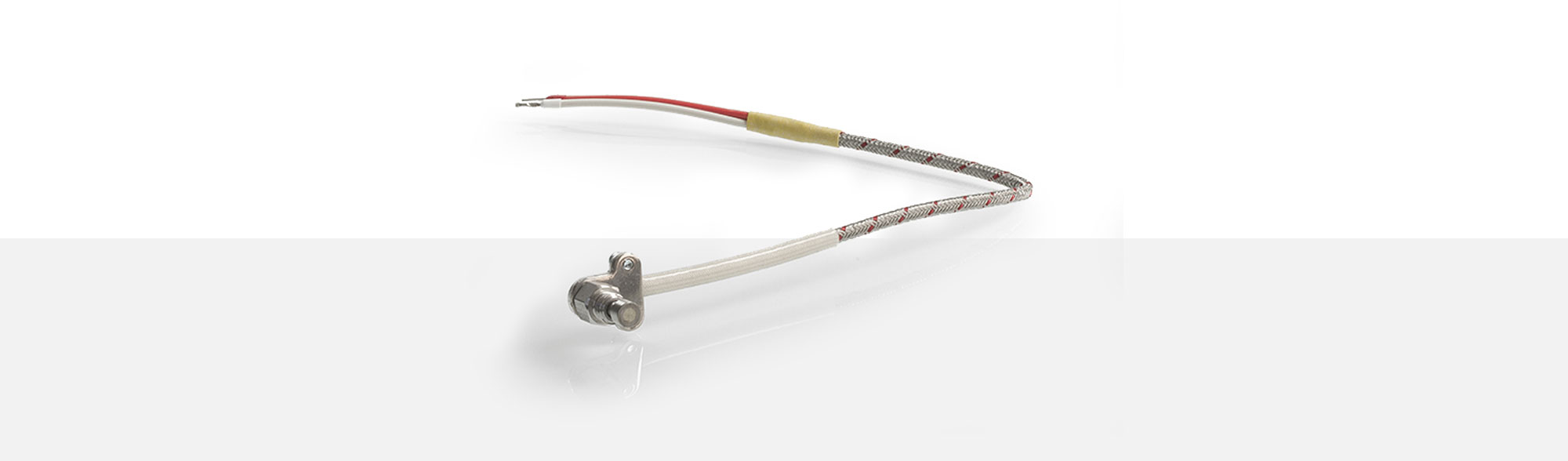

type PWF 104

Domaines d'applications

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La sonde PWF 104 est une sonde ayant une sortie à angle droit. La pointe mesure Ø 6,5 x 4 mm avec une surface de mesure plane et une longueur totale de 20 mm. Le raccord à vis a un filetage M8 x 1 de 5 mm de long et une longueur totale de 12mm, avec une ouverture de clé de 10 à son extrémité. Une gaine en soie de verre de 60 mm est utilisée comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

• Elément de mesure PT100 selon DIN EN 60751 – classe B
• Version standard avec circuit à 2 fils
• Température d'utilisation : jusqu'à 260°C
• Soudure chaude isolée de la masse
• Pointe de la sonde :
  Ø 6,5 x 4 mm – plane
• Raccord fileté M8 x 1 – clé de 10
