SONDES À VISSER

type PWF 101

Domaines d'applications

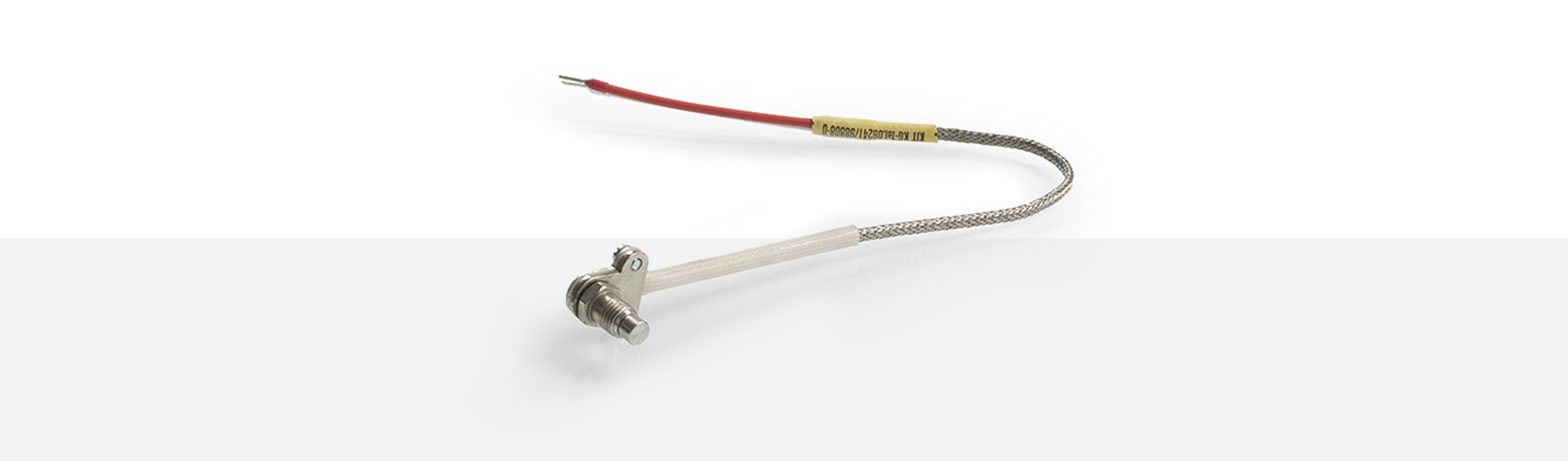

Les sondes à visser sont très bien adaptées à la mesure des surfaces. Elles sont vissés dans la pièce à mesurer et sont disponibles en différentes tailles de filetage. La sonde PWF 101 est une sonde avec une sortie à angle droit. La pointe mesure Ø 6 x 4 mm avec une surface de mesure plane et une longueur totale de 16 mm. L'embout à visser a un filetage M8 x 1 et une ouverture de clé de 10. Une gaine en soie de verre de 60 mm est utilisée comme protection anti-courbure. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.

Elément de mesure PT100 selon DIN EN 60751 – classe B
Version standard avec circuit à 2 fils
Température d'utilisation : jusqu'à 260°C
Soudure chaude isolée de la masse
Pointe de la sonde :
Ø 6 x 4 mm – plane
Raccord fileté M8 x 1 – clé de 10

jusqu'à 260°C
température d'utilisation
Ø 6 x 4 mm - plane
pointe de la sonde
M8 x 1
raccord fileté

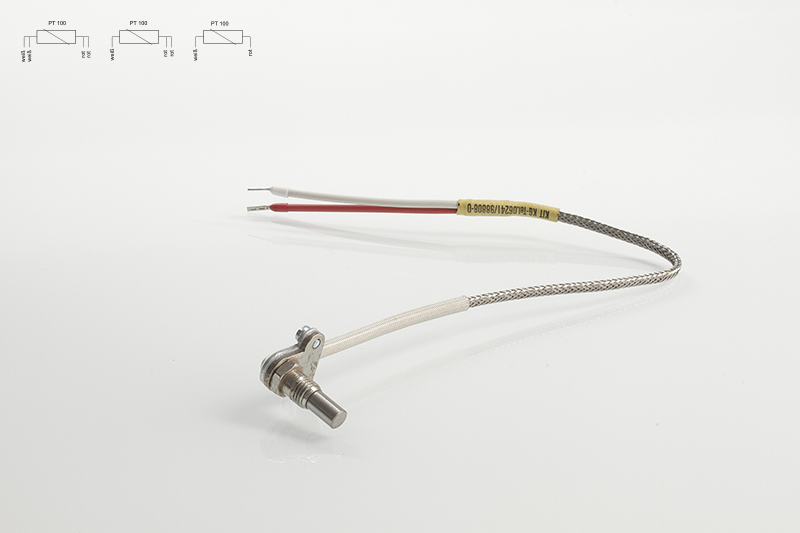

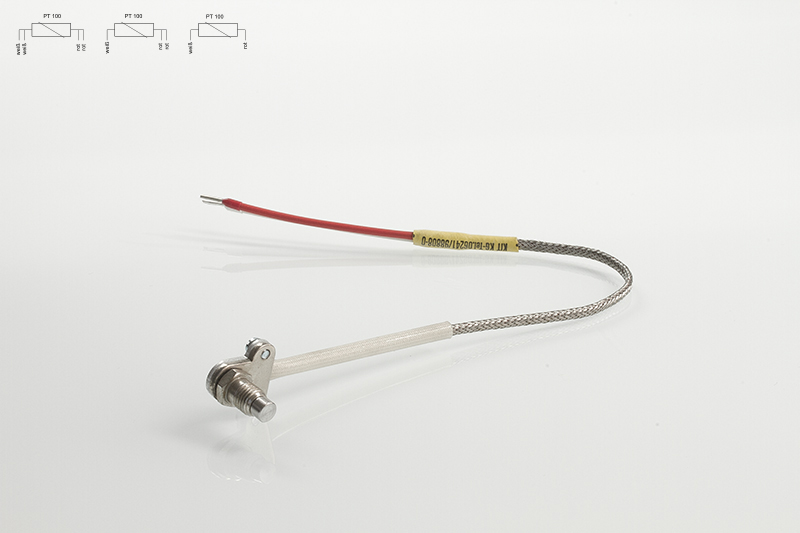

Sonde de température type PWF 101

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 101. D'autres sont disponibles sur demande.

Article	Section transversale	Température d'utilisation	Diamètre extérieur
1308376	2 x 0,22 mm² Cuivre étamé	- 50°C jusqu'à + 350°C	3,50 ± 0,15 mm
1201354	2 x 0,35 mm² Cuivre nickelé	- 50°C jusqu'à + 260°C	4,6 x 2,8 mm
1201352	2 x 0,38 mm² Cuivre nickelé	- 50°C jusqu'à + 260°C	3,45 x 1,95 mm
