CAPTEURS À EMMANCHER

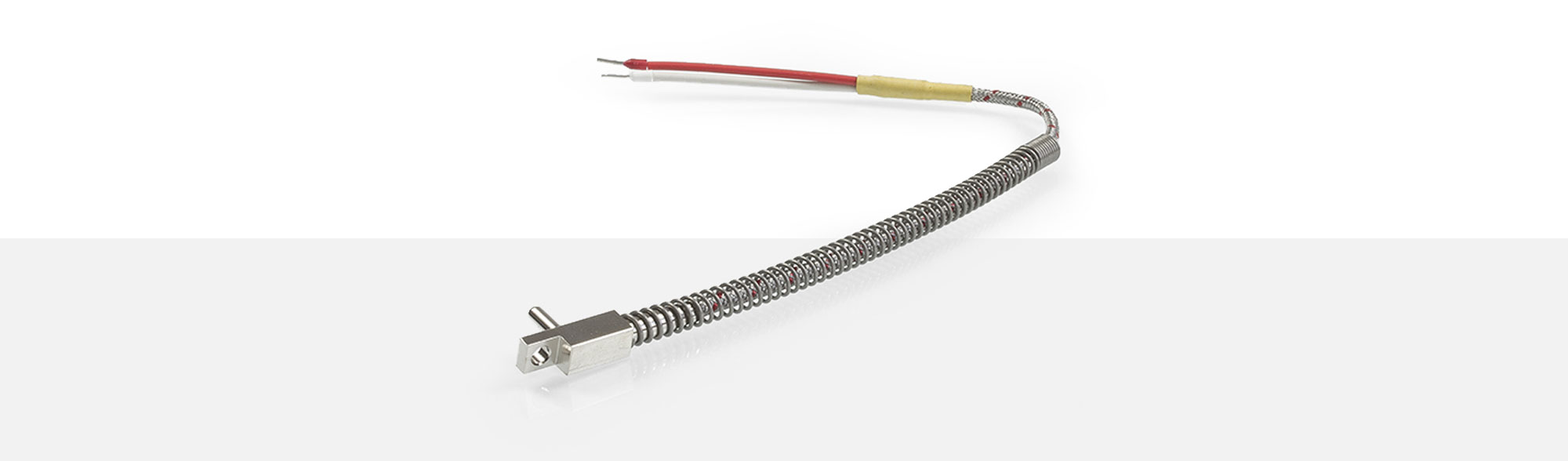

Capteurs à emmancher sont idéals pour presque tous les domaines de mesurage de température. Le PWF 68 et le capteur préféré dans le système des canaux chauds. Ils sont disponibles en exécution plane et rectangulaire. Si ce n'est pas possible des faire des alésages, ils peuvent aussi être fabriqués en capteur de surface. Ils sont fixé avec une vis M3 ou M4. Le passage entre le tube de protection et le câble de raccordement est déchargé de traction. En standard les câbles sont en cuivre nickelé. Chaque fil a une isolation en PFA et fibre de verre sous une tresse en fibre de verre et acier inox.
Veuillez trouver ci-après nos câbles de raccordement standards pour le PWF 68. D'autres sont disponibles sur demande.
| article# | section transversale | température d'utilisation | diamètre extérieur |
| 1201354 | 2x0.35 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 4.6 x 2.8 mm |
| 1201352 | 2x0.38 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 3.45 x 1.95 mm |
| 1340642 | 3x0.25 mm² Cu-étamé |
-60 °C jusqu'à +260 °C | 3.40 ±0.15 mm |
| 1307789 | 4x0.22 mm² Cu-étamé |
-50 °C jusqu'à +350 °C | 4.00 ±0.15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | fiche mâle | T3200 | article# 1200716 |
| fiche femelle | T3201 | article# 1200721 |
| 3-pôles | fiche mâle | T3260 | article# 1201415 |
| fiche femelle | T3261 | article# 1200722 |
| 4-pôles | fiche mâle | T3200 | article# 1103624 |
| fiche femelle | T3301 | article# 1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | fiche mâle | T3079 | article# 1103631 |
| fiche femelle | T3080 | article# 1200749 |
| 5-pôles | fiche mâle | T3260 | article# 1103635 |
| fiche femelle | T3084 | article# 1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | fiche mâle | T3008 | article# 1103627 |
| 5-pôles | fiche mâle | T3012 | article# 1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| taille | 0S | 1S | 2S | 3S | |
| fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| socle de montage | |||||
| fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
