CAPTEURS À EMMANCHER

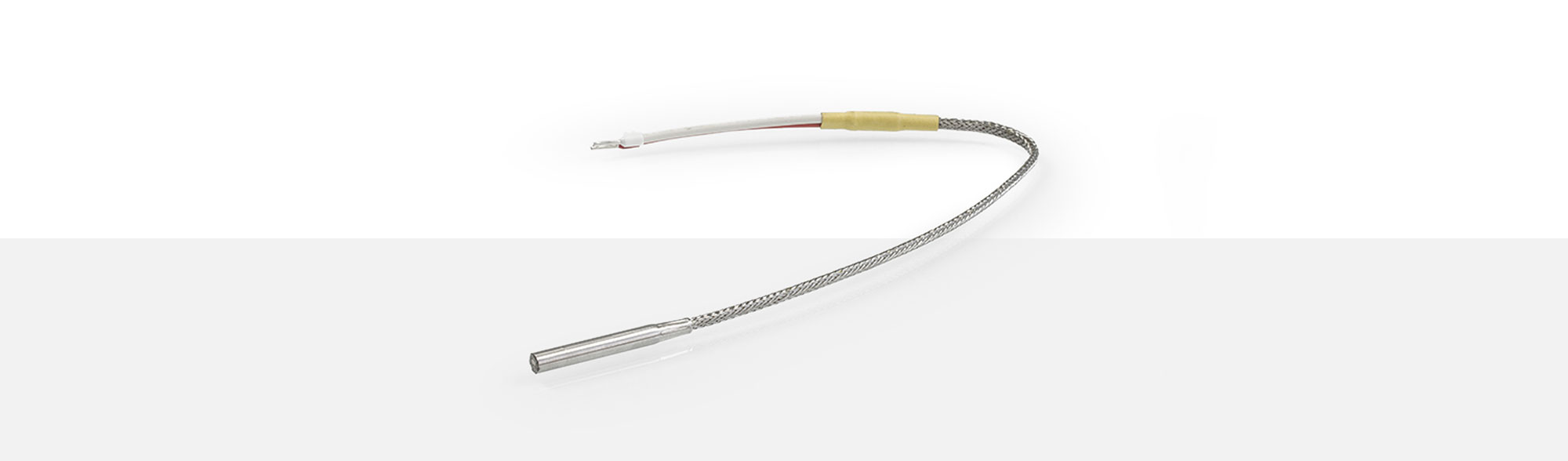

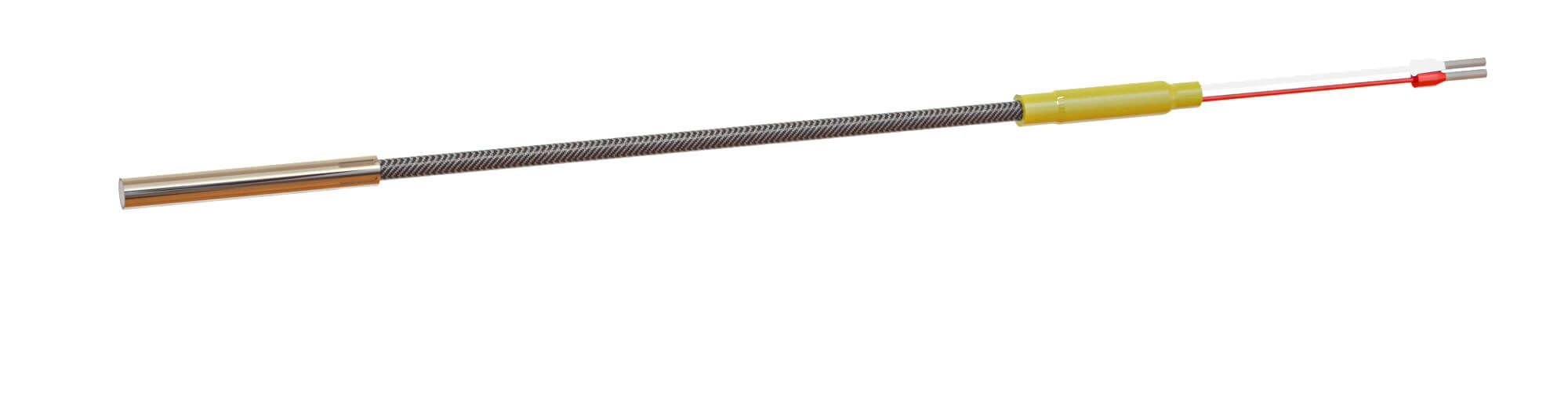

Capteurs à emmancher sont idéals pour presque tous les domaines de mesurage de température. Le PWF 61 une sortie de fils droite. Il est disponible avec différents matériaux de tube de protection, longueurs et diamètres. Le passage entre le tube de protection et le câble de raccordement est déchargé de traction. En standard les câbles sont en cuivre nickelé. Chaque fil est enrobé d'un bandage de PTFE et une gaine en verre, le tout est sous une tresse en acier affiné.
Veuillez trouver ci-après nos câbles de raccordement standards pour le PWF 61. D'autres sont disponibles sur demande.
| article# | section transversale | température d'utilisation | diamètre extérieur |
| 1201354 | 2x0.35 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 4.6 x 2.8 mm |
| 1201352 | 2x0.38 mm² Cu-nickelé |
-50 °C jusqu'à +260 °C | 3.45 x 1.95 mm |
| 1340642 | 3x0.25 mm² Cu-étamé |
-60 °C jusqu'à +260 °C | 3.40 ±0.15 mm |
| 1307789 | 4x0.22 mm² Cu-étamé |
-50 °C jusqu'à +350 °C | 4.00 ±0.15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | fiche mâle | T3200 | article# 1200716 |
| fiche femelle | T3201 | article# 1200721 |
| 3-pôles | fiche mâle | T3260 | article# 1201415 |
| fiche femelle | T3261 | article# 1200722 |
| 4-pôles | fiche mâle | T3200 | article# 1103624 |
| fiche femelle | T3301 | article# 1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | fiche mâle | T3079 | article# 1103631 |
| fiche femelle | T3080 | article# 1200749 |
| 5-pôles | fiche mâle | T3260 | article# 1103635 |
| fiche femelle | T3084 | article# 1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | fiche mâle | T3008 | article# 1103627 |
| 5-pôles | fiche mâle | T3012 | article# 1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| taille | 0S | 1S | 2S | 3S | |
| fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| socle de montage | |||||
| fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
