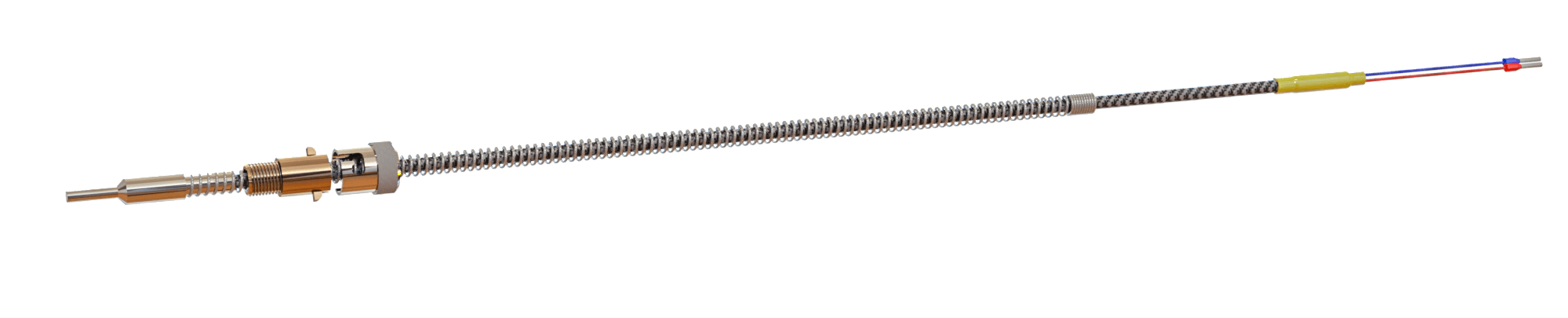

SONDES À BAÏONNETTE
Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. La pointe de sonde effilée permet un temps de réponse rapide de la sonde. Le ressort standard de 200 mm est fabriqué en matériau 1.4310 et garantit une pression de contact optimale sur la pointe de la sonde. La douille a un filet de ressort de 8 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 12,3 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.

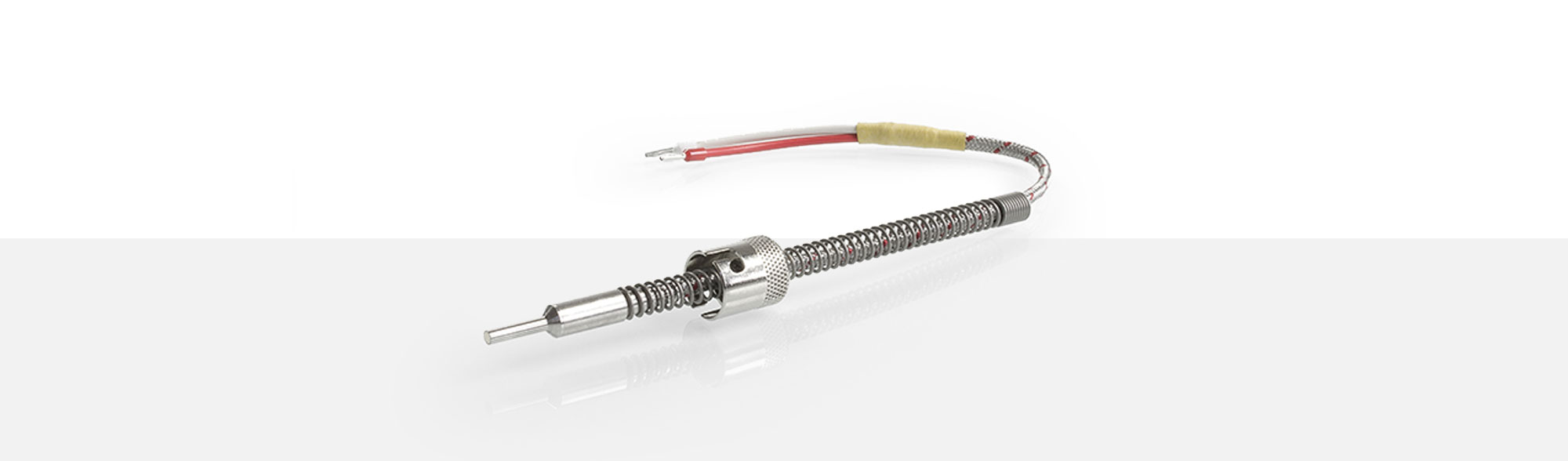

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 76. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1308376 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 3,50 ± 0,15 mm |
| 1298296 | 2 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,80 ± 0,05 mm |
| 1258824 | 2 x 0,25 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 3,30 ± 0,10 mm |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |
| 1311552 | 6 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 260°C | 4,00 ± 0,15 mm |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à vis
Raccord à vis N20/21
M12 x 1 x 35 mm
| Article | 1204426 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 35 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N30
M12 x 1 x 60 mm
| Article | 1204420 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N30
M12 x 1 x 80 mm
| Article | 1314889 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 80 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
