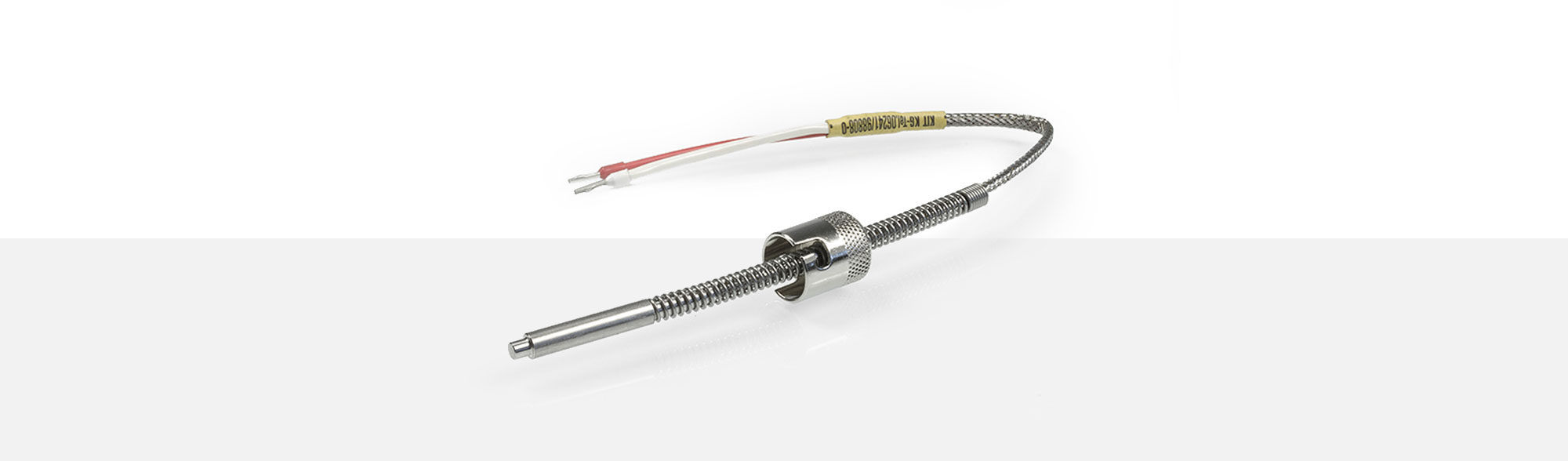

SONDES À BAÏONNETTE
Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Grâce à sa surface de mesure plane, cette sonde convient parfaitement pour mesurer la température sur des surfaces planes dans les moules. Le ressort standard de 200 mm est fabriqué en matériau 1.4310 et garantit une pression de contact optimale sur la pointe de la sonde. La douille a un filet de ressort de 6 mm. En tournant la douille à baïonnette, la longueur d'installation peut être changée. Le diamètre intérieur de la douille est de 15 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 59. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |

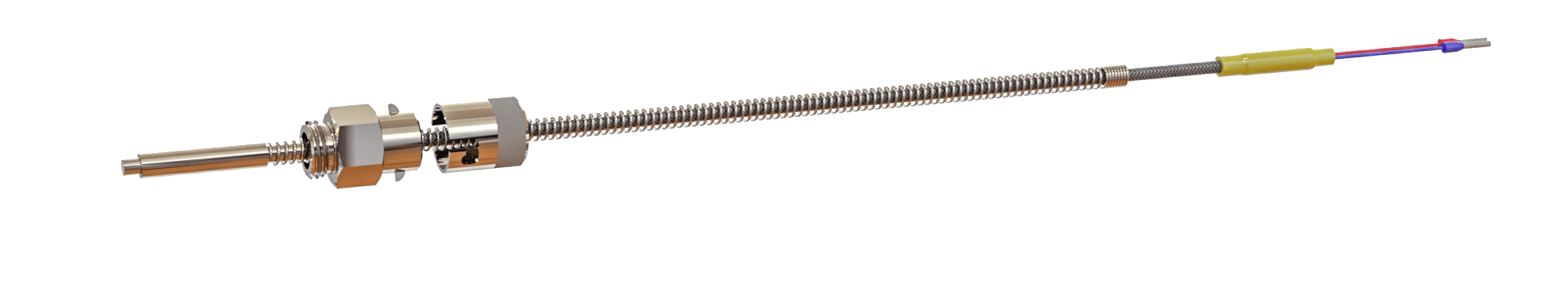

Exemple de réalisation
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à vis N4
Raccord à vis N4
G3/8"
| Article | 1204429 |
| Filetage | G 3/8" |
| Longueur du filetage | 6 mm |
| Longueur totale | 27 mm |
| Clé | 17 |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N4
G1/4"
| Article | 1204428 |
| Filetage | G 1/4" |
| Longueur du filetage | 6 mm |
| Longueur totale | 27 mm |
| Clé | 17 |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N4
M14 x 1,5
| Article | 1204427 |
| Filetage | M 14 x 1,5 |
| Longueur du filetage | 6 mm |
| Longueur totale | 27 mm |
| Clé | 17 |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccords à vis N32
Raccord à vis N32
M14 x 1,5 x 60 mm
| Article | 1357959 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
