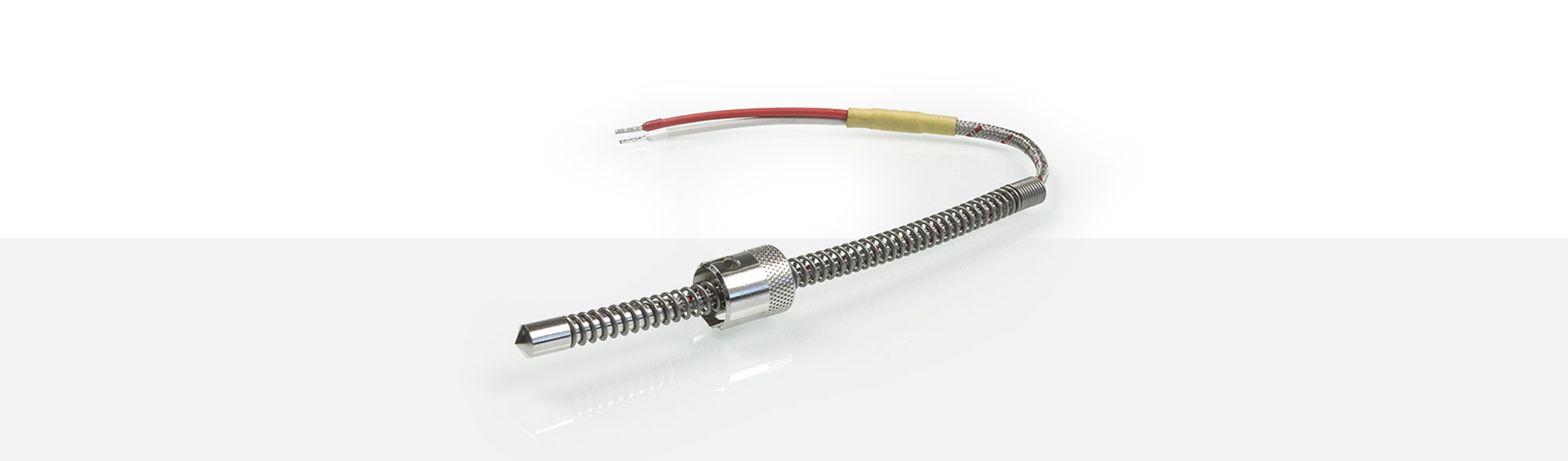

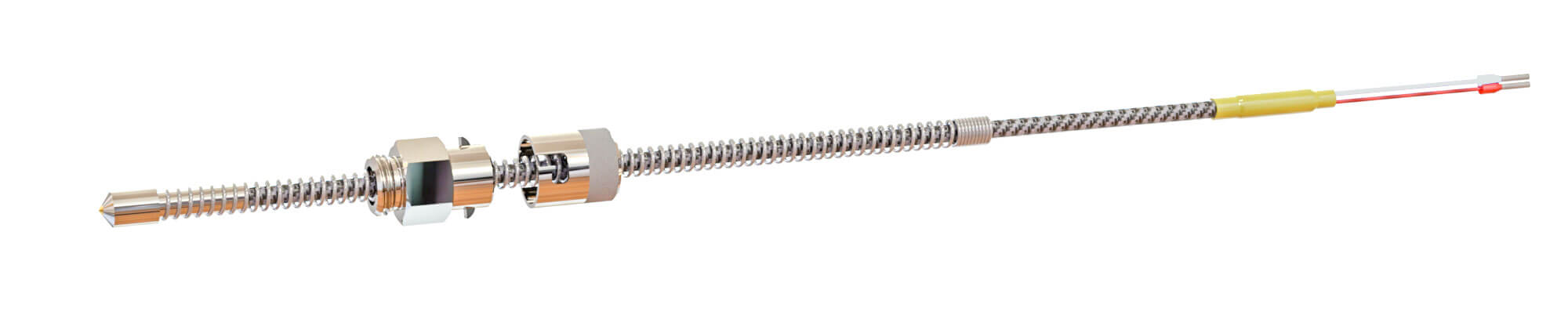

SONDES À BAÏONNETTE

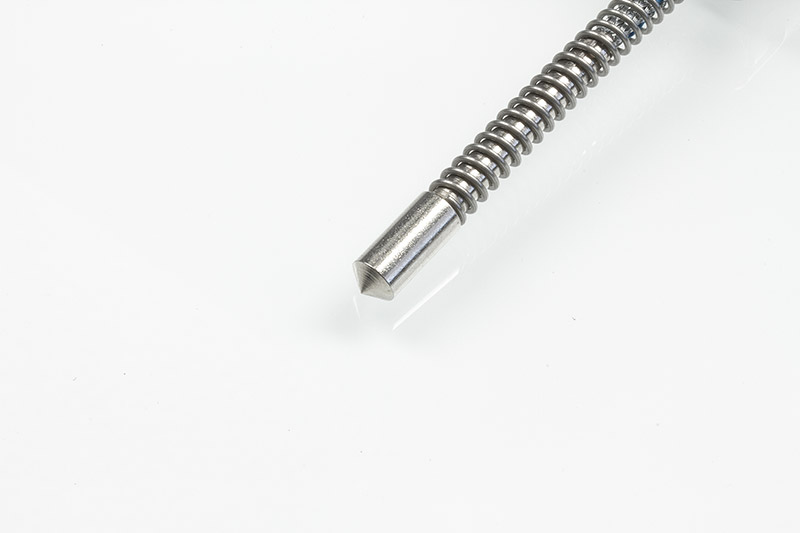

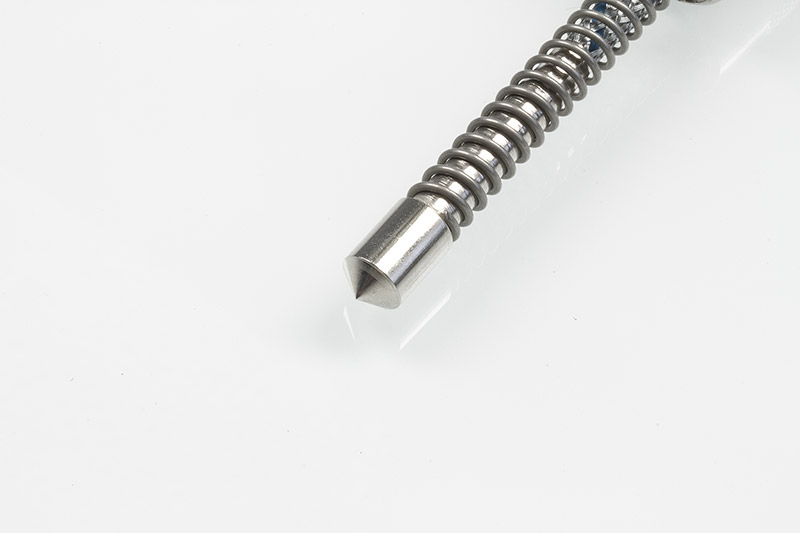

Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. Grâce à leur pointe à 110°, les sondes s'adaptent parfaitement aux trous de sonde. Le ressort standard de 200mm de long en matériau 1.4310 assure une pression de contact optimale sur la pointe de la sonde. La douille à baïonnette a un ressort fileté de 8 ou de 6. La longueur d'installation peut être modifiée en tournant la douille à baïonnette. Le diamètre intérieur de la douille est de 15 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 4 Ø 6 mm. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201352 | 2 x 0,38 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,45 x 1,95 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 4 Ø 8 mm. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |

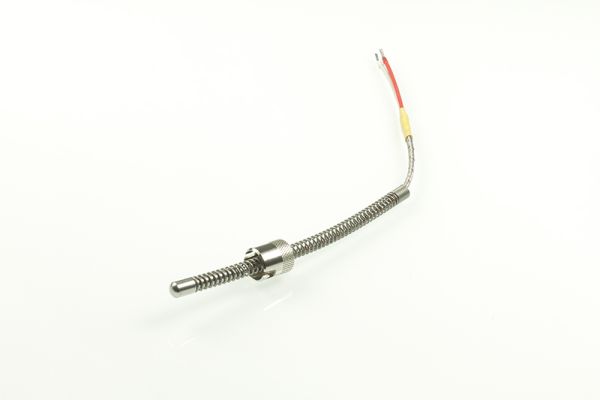

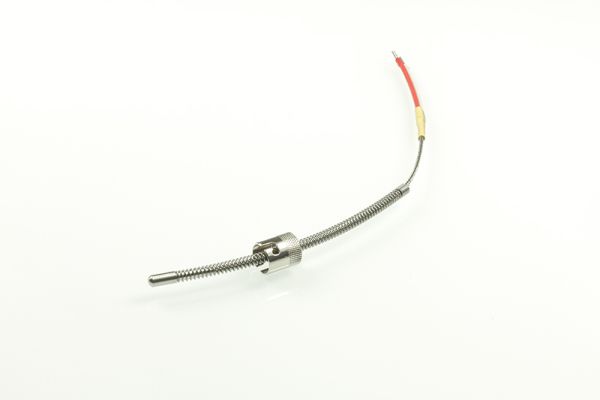

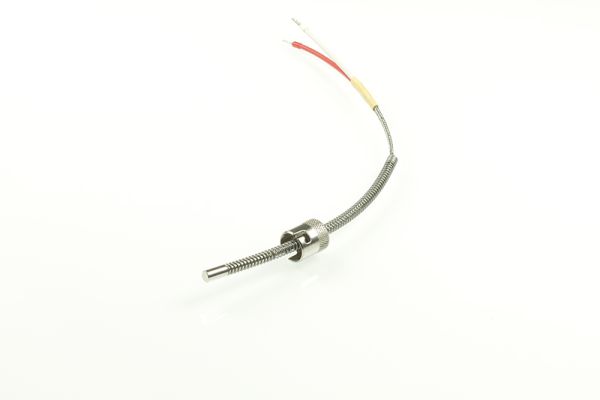

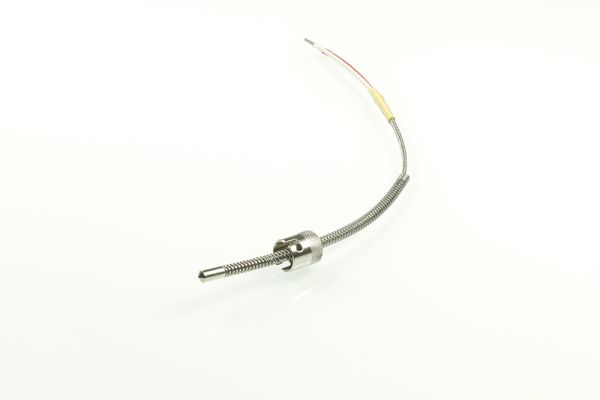

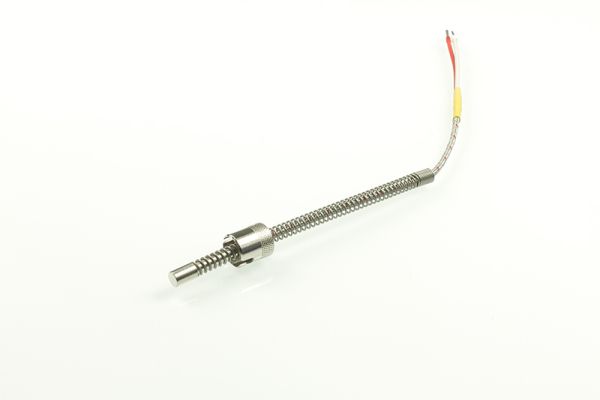

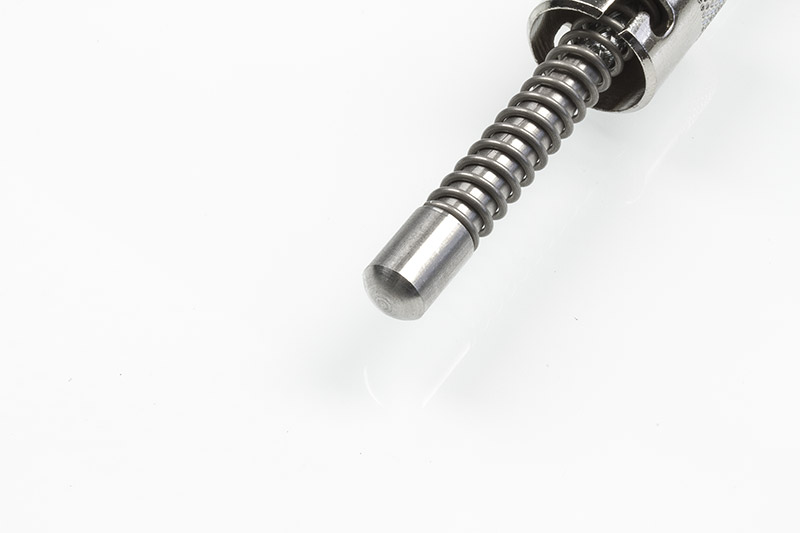

Pointes de la sonde
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Douilles de protection à visser
Les douilles de protection à visser permettent de remplacer le thermocouple sans vider le système. Ils sont usinés dans un matériau plein dans notre atelier d'outillage.
Douille de protection à visser
| Matériau | Inox 1.4301 |
| Sonde | Ø 8 mm Ø 6 mm |
| Diamètre | Ø 12 mm Ø 10 mm |
| Alésage intérieur | Ø 8,5 mm Ø 6,5 mm |
| Longueur plongeante (demande du client) |
Filetage compris |
| Longueur du filetage | 10 mm |
| Clé | 24 |
| Raccord de sonde | G1/4" |
| Raccord à vis | G3/8" G1/2" M18 x 1,5 M20 x 1,5 |
Douille de protection à visser
| Matériau | Laiton MS58 |
| Sonde | Ø 8 mm Ø 6 mm |
| Diamètre | Ø 12 mm Ø 10 mm |
| Alésage intérieur | Ø 8,5 mm Ø 6,5 mm |
| Longueur plongeante (demande du client) |
Filetage compris |
| Longueur du filetage | 10 mm |
| Clé | 24 |
| Raccord de sonde | G1/4" |
| Raccord à vis | G3/8" G1/2" M18 x 1,5 M20 x 1,5 |
Raccords à vis N4
Raccord à vis N4
G3/8"
| Article | 1204429 |
| Filetage | G 3/8" |
| Longueur du filetage | 6 mm |
| Longueur totale | 27 mm |
| Clé | 17 |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N4
G1/4"
| Article | 1204428 |
| Filetage | G 1/4" |
| Longueur du filetage | 6 mm |
| Longueur totale | 27 mm |
| Clé | 17 |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N4
M14 x 1,5
| Article | 1204427 |
| Filetage | M 14 x 1,5 |
| Longueur du filetage | 6 mm |
| Longueur totale | 27 mm |
| Clé | 17 |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N32
Raccord à vis N32
M14 x 1,5 x 60 mm
| Article | 1357959 |
| Filetage | M14 x 1,5 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 14,5 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
