SONDES À BAÏONNETTE

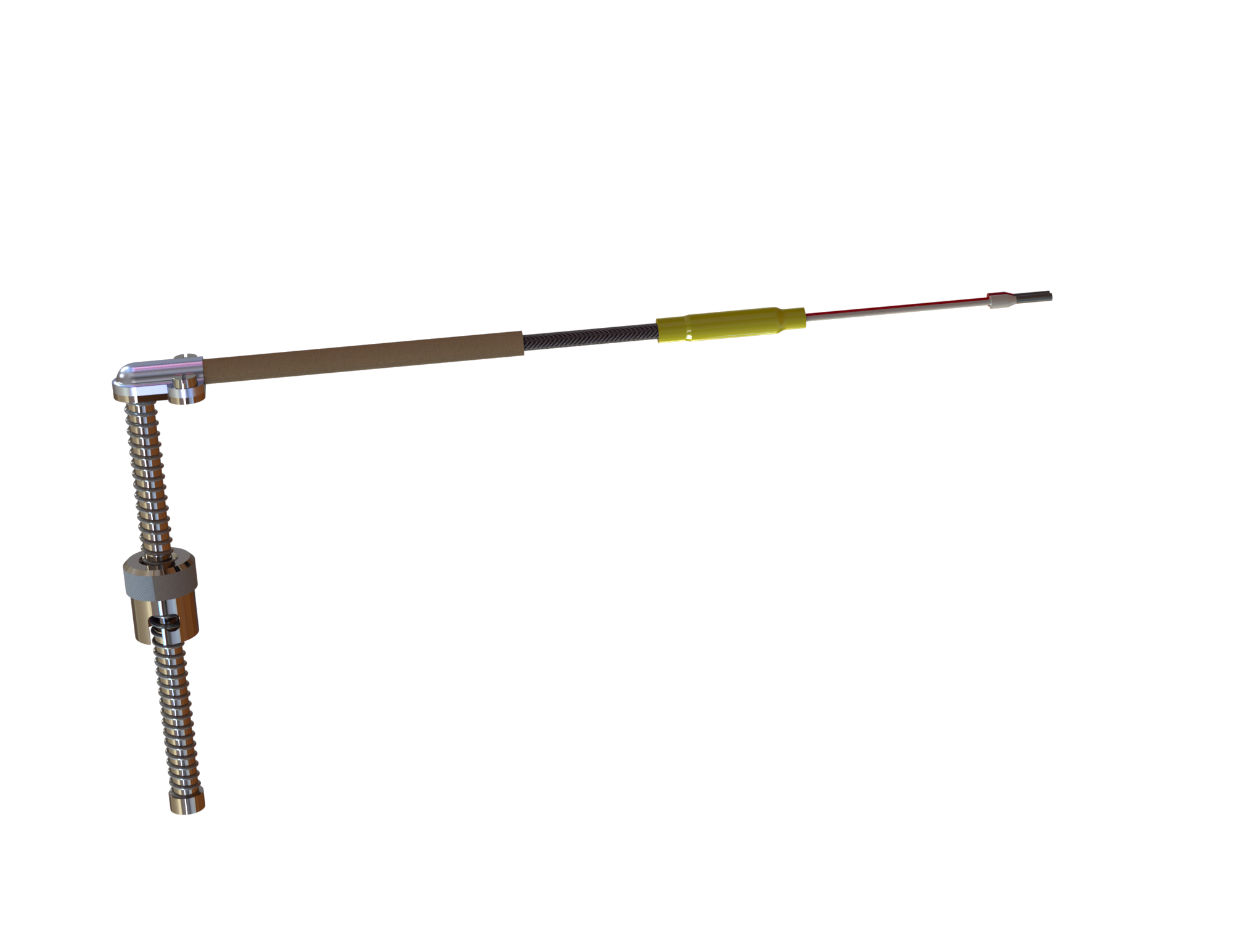

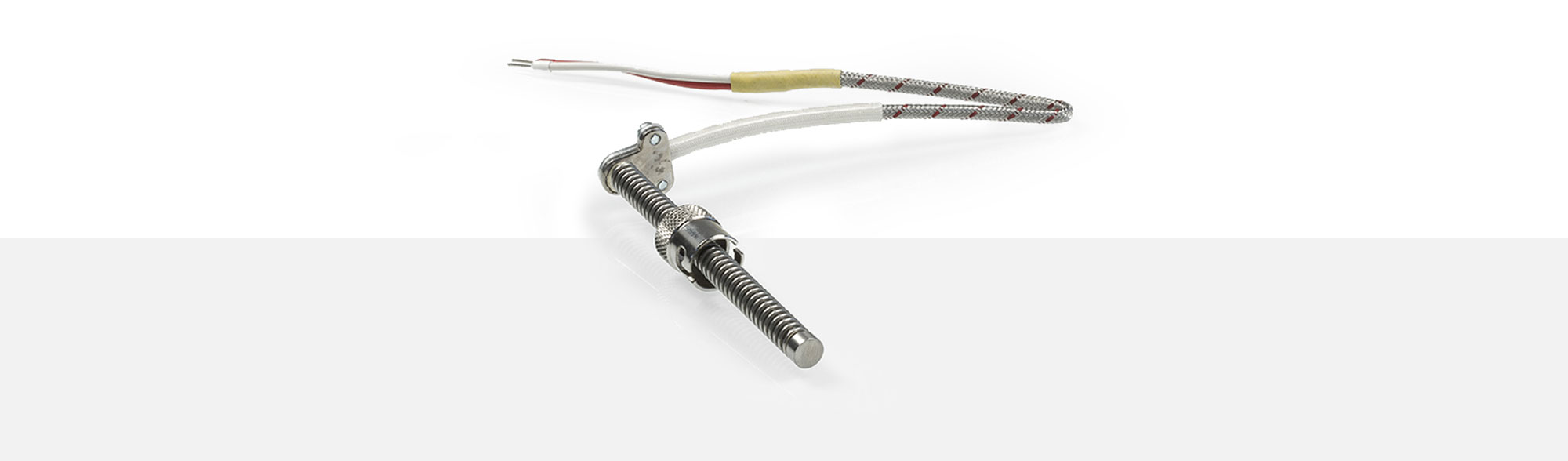

Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. La tête angulaire, d'une hauteur de 7,5 mm, est particulièrement plate. Le ressort standard de 200 mm en matériau 1.4310 garantit une fixation solide sur la surface plane à mesurer et sert de compensation à la dilatation. La douille à baïonnette à un ressort fileté de 8 mm. La longueur d'installation peut être modifiée en tournant la douille à baïonnette. Le diamètre intérieur de la douille est de 12,3 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les fils individuels sont isolés par du PFA et de la soie de verre et sont tressés ensemble avec de la soie de verre et des fils d'acier inoxydable.
Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 210. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |
Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |
Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |
Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |
Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à vis
Raccord à vis N20/21
M12 x 1 x 35 mm
| Article | 1204426 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 35 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N30
M12 x 1 x 60 mm
| Article | 1204420 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
Raccord à vis N30
M12 x 1 x 80 mm
| Article | 1314889 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 80 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
