SONDES À BAÏONNETTE

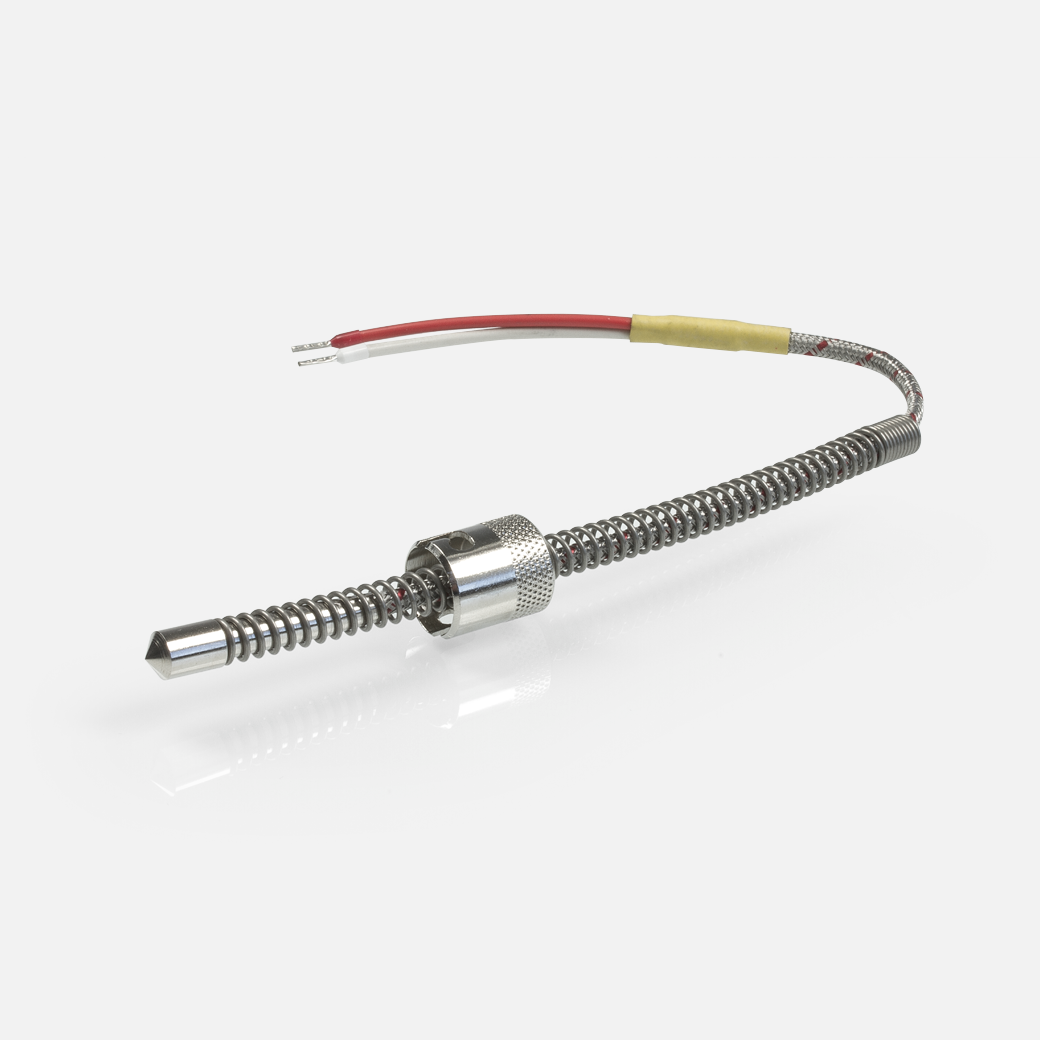

Les sondes à baïonnette sont principalement utilisés dans les moules et les outils de l'industrie du plastique. La tête angulaire, d'une hauteur de 7,5 mm, est particulièrement plate. La longueur totale est la suivante : longueur plongeante + 36 mm (bague d'épaulement, ressort et douille à baïonnette) + 7,5 mm (tête angulaire). Cette version peut être fabriquée, selon les souhaits du client, de Ø 3,5 mm à Ø 6 mm et une longueur plongeante de 500 mm. La version standard est fabriquée avec un câble de raccordement composé d'un fil de cuivre nickelé. Les différents conducteurs sont gainés d'un ruban en PTFE et d'une tresse en soie de verre. La tresse de protection commune est en fils d'acier inoxydable.

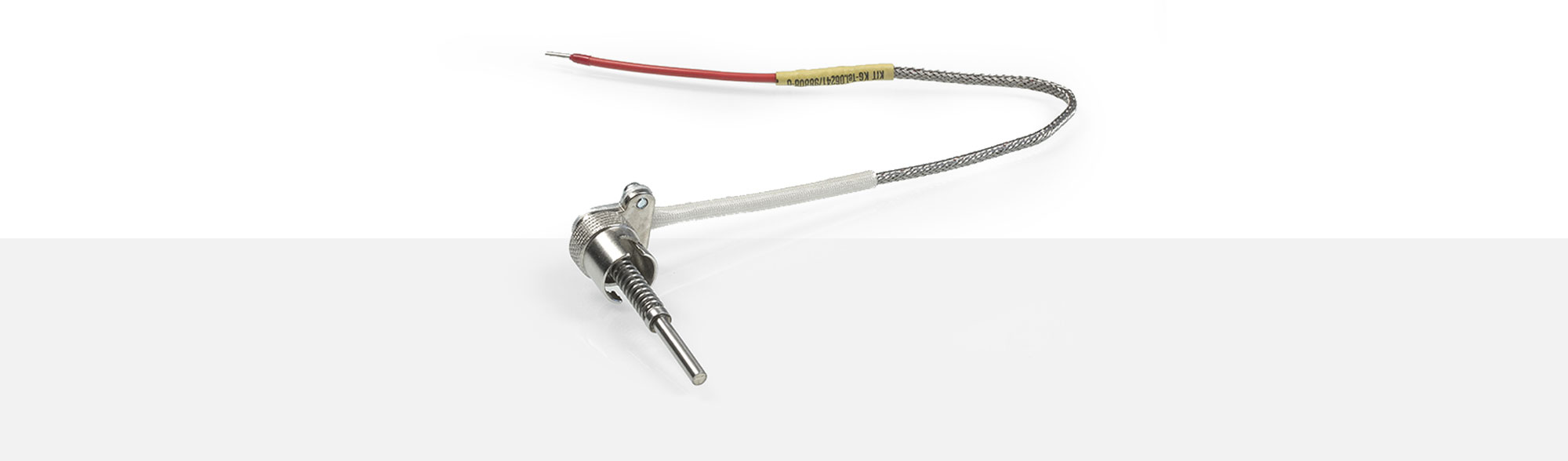

Veuillez trouvez ci-après une liste de nos câbles de raccordement standards pour les sondes PWF 103. D'autres sont disponibles sur demande.
| Article | Section transversale | Température d'utilisation | Diamètre extérieur |
| 1201354 | 2 x 0,35 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 4,6 x 2,8 mm |
| 1340642 | 3 x 0,25 mm² Cuivre étamé |
- 60°C jusqu'à + 260°C | 3,40 ± 0,15 mm |
| 1266897 | 4 x 0,18 mm² Cuivre nickelé |
- 50°C jusqu'à + 260°C | 3,90 ± 0,15 mm |
| 1307789 | 4 x 0,22 mm² Cuivre étamé |
- 50°C jusqu'à + 350°C | 4,00 ± 0,15 mm |
| 1300580 | 4 x 0,22 mm² Cuivre étamé |
- 90°C jusqu'à + 260°C | 3,50 ± 0,10 mm |
| 1307865 | 4 x 0,25 mm² Cuivre étamé |
- 25°C jusqu'à + 180°C | 4,50 ± 0,15 mm |

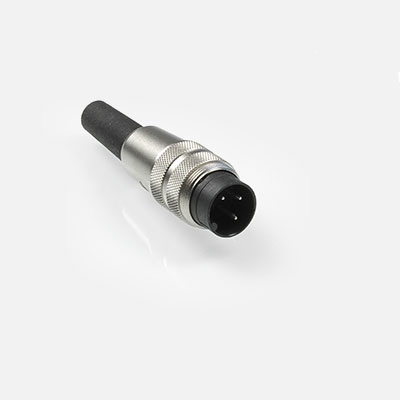

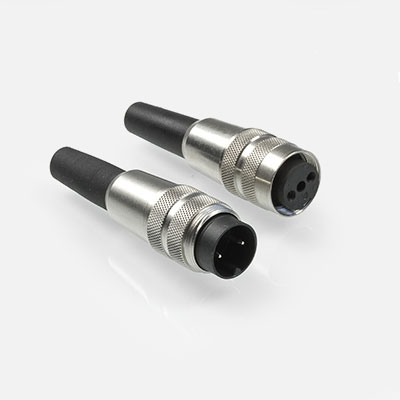

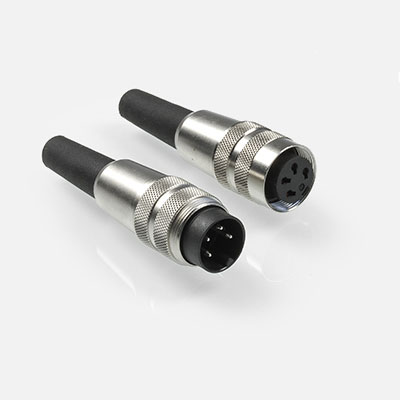

Miniature - Fiches rondes avec connexion à visser
| 2-pôles | Fiche mâle | T3200 | Article n°1200716 |
| Fiche femelle | T3201 | Article n°1200721 |
| 3-pôles | Fiche mâle | T3260 | Article n°1201415 |
| Fiche femelle | T3261 | Article n°1200722 |
| 4-pôles | Fiche mâle | T3300 | Article n°1103624 |
| Fiche femelle | T3301 | Article n°1200723 |

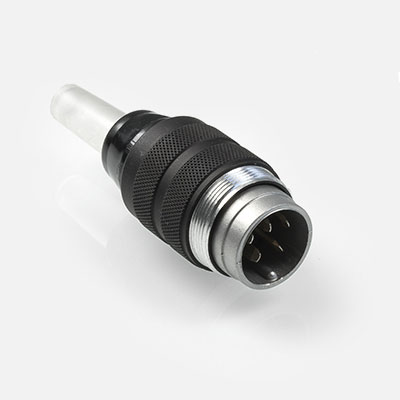

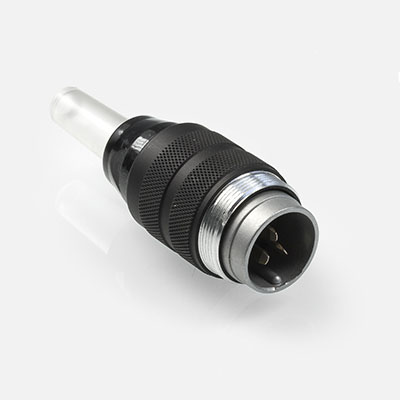

Fiches rondes avec connexion à visser
| 3-pôles | Fiche mâle | T3079 | Article n°1103631 |
| Fiche femelle | T3080 | Article n°1200749 |
| 5-pôles | Fiche mâle | T3083 | Article n°1103635 |
| Fiche femelle | T3084 | Article n°1200750 |

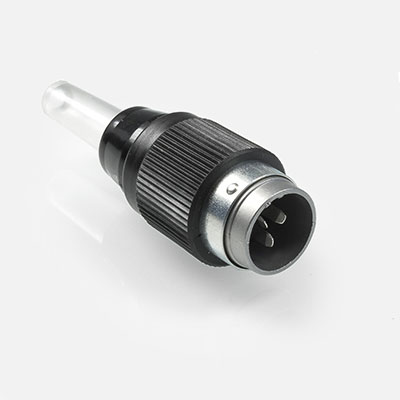

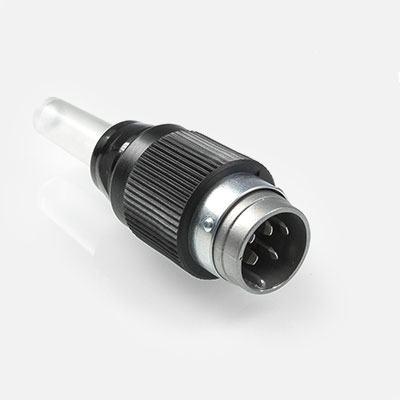

Fiches rondes avec connexion à baïonnette
| 3-pôles | Fiche mâle | T3008 | Article n°1103627 |
| 5-pôles | Fiche mâle | T3012 | Article n°1119173 |

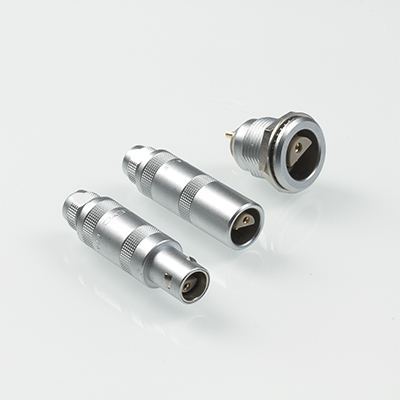

Miniature - Fiches de raccordement
| Lemo | Ø max. câble en mm | ||||
| Taille | 0S | 1S | 2S | 3S | |
| Fiche femelle standard | 3,7 | 4,2 | 4,2 | 4,2 | |
| Socle de montage | |||||
| Fiche mâle standard | 3,7 | 4,2 | 4,2 | 4,2 |
Raccords à vis

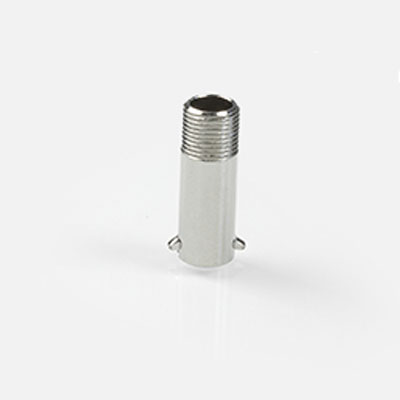

Raccord à vis N20/21
M12 x 1 x 35 mm
| Article | 1204426 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 35 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |

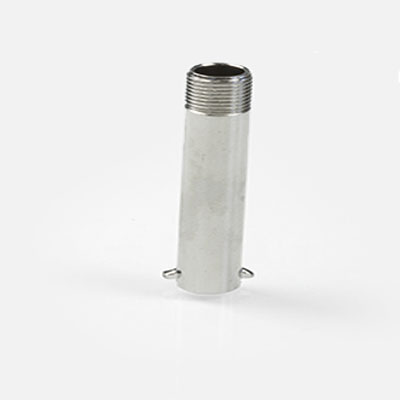

Raccord à vis N30
M12 x 1 x 60 mm
| Article | 1204420 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 60 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |

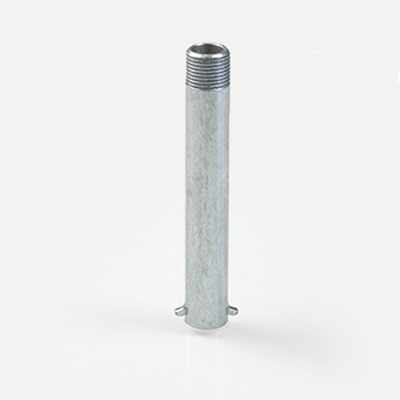

Raccord à vis N30
M12 x 1 x 80 mm
| Article | 1314889 |
| Filetage | M12 x 1 |
| Longueur du filetage | 10 mm |
| Longueur totale | 80 mm |
| Diamètre du manche | 12 mm |
| Diamètre intérieur | 9 mm |
| Matériau | Acier nickelé |
| Broches tractées | 2 |
